一． 概述

動平衡機的主要功能是通過檢測轉動部件的振動情況，測量轉動部件

由于質量不均勻所造成的不平衡量，根據這一不平衡量人為的通過加或減的

校正方式，即加上或減去同等重量的物質到轉動部件上，從而消除這一不平

衡量，進而減少轉動部件的減少噪音，延長設備的使用壽命等目的。所以動

平衡機廣泛用于農業、科學技術及國防等諸多領域。

本機采用了先進的工控機處理控制系統。它具有自動化程度高、平衡精度高、

使用范圍廣、顯示直觀可靠、操作方便等優點。所以它是工廠、科研、國防

等單位十分值得使用的測量系統。

二． 本機技術參數特性

1． 使用范圍：各種規格的軟硬支承動平衡機床身

2． 轉速范圍：180~5000轉/分

3． **小可達剩余不平衡量：0.5mm/kg

4． 一次不平衡量減少率：95％以上

5． 工作環境溫度：0~60°C

6． 工作環境濕度： 5％~95％

7． 電源：187~253V  45~60HZ

三．工控機簡要工作原理

1. 工作原理

轉子轉動時，安裝在二個測試面上的傳感器所產生的信號，加至二個完全相同的輸入開關電路上。在不同大小的平衡機上開關電路的元件數值是不相同的。

該信號經過積分，消除轉速的影響，再經過濾波器，濾掉雜波信號，加到自動程控放大電路，經放大后通過AD轉換變成數字信號，數字信號由工控機進行數據的處理，在屏幕上顯示出來。

四． 工控機的安裝

1 .工控機后面板部件圖如下：

①左右傳感器插座②基準信號插座③工控機電源④風扇⑤顯示器接口

2．安裝方法

1） 用2根傳感器連接線 把平衡機左右二支承架上的傳感器插座和工控機后面板的1號插座相連

2） 用光電頭傳感器線和工控機后面板的2號插座相連

3） 將電源線插進3號插座

4） 顯示器連線連5號，顯示器電源線連6號

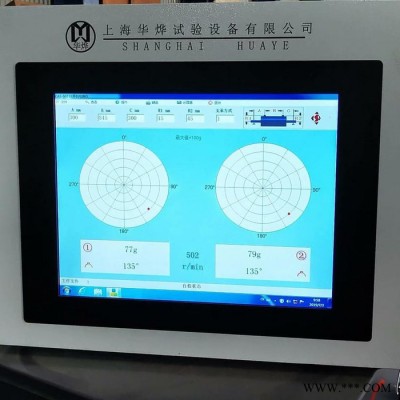

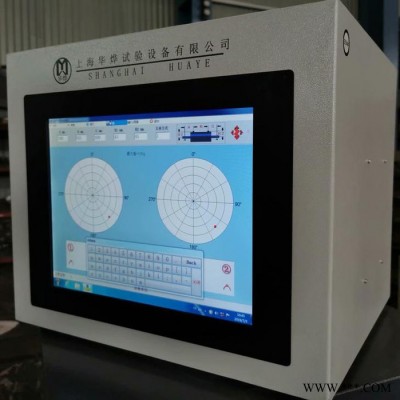

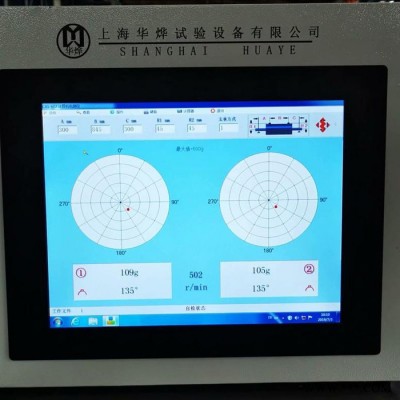

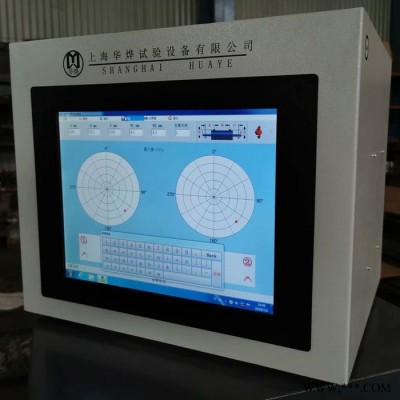

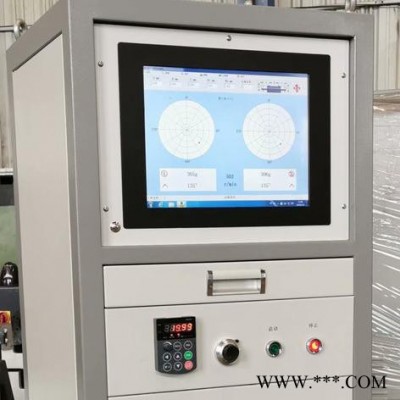

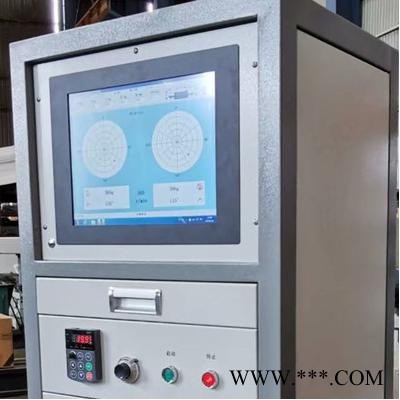

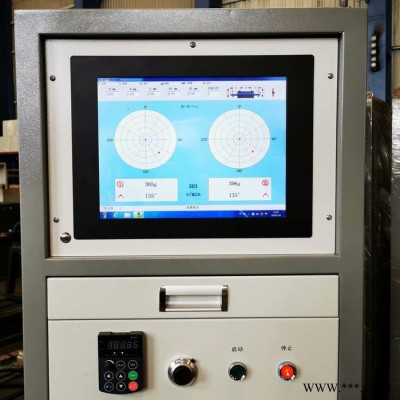

五． 工控機界面說明

1）菜單項，工控機各種功能選擇：

包括轉子號的打開、保存、刪除、界面的切換、工件定標、打印、設定、和退出。

2）工作參數輸入?yún)^(qū)域：   包括 A  B  C  R1  R2 和支承方式。

3）界面：有3種界面可供切換（矢量圖、波形圖、記錄表格）。

4）顯示左面不平衡量和左角度。

5）可以直接顯示當前實際轉速(單位 : r/min)。

6）加重方式或去重方式調整：點擊（去重或加重符號）來切換加重，去重的校正方式

7）顯示右面不平衡量和右角度。

8）通訊窗口，屏幕右上角印有“S”字樣是識別平衡機工作之標識，紅字為串口通訊正常，黑字為串口通訊不正常。

9）二表盤之間中央顯示的克數表示當前表盤滿克度幅值。

10）表盤紅色圓點也用來表示校正角度和幅值。

六． 操作

1． 支承方式選擇：選擇范圍0-9，可直接輸入。

2． 轉子數據設置：對于支承方式0到8的硬支承狀態輸入a,b,c,r1,r2

a為左支承點到左校正面的距離；b是兩校正面的距離；c是右支承點到右校正面的距離；r1為左校正面的半徑；r2為右校正面的半徑。這里距離都是以mm為單位的。

對于支承方式9的軟支承狀態無需輸入a,b,c,r1,r2。

3． 小數點設置：0到3位可選擇，點擊屏幕右上角印有“S”字樣的右邊區域即可。

4． 打?。阂?在屏幕左上角的文件選項選擇當前數據打印或全屏拷貝打印。

             二 在歷史記錄的表格上按鼠標右鍵選擇歷史記錄打印

    5．退出：關閉該測量系統。如果a,b,c,r1,r2已改變且未保存，這時會提示是否保存數據文件。

    6．設定：

1）合格范圍設定：左右合格范圍設定為0，那么合格范圍設定不起作用，如果設了不為0的數值，在測量時實際測量到的數據小于設定值，即顯示OK（合格）。

2）定標系數設定：在正常情況下，定標結束后，將會自動產生定標系數。

如果定標后測量的數值于實際數值有偏差，可適當調整定標系數。

定標系數包括（左放大量系數，左角度補償系數，右放大量系數，右角度補償系數）

3）測量次數設定：4到32 選擇范圍。如果設為8，即測量8次后系統自動鎖定量值和角度，量值和角度顏色變紅。該次測量結束。如果設為32，系統將一直測量下去。超過32或小于4的數值為無效數值。

    （注意：測量次數設定后，下面的密碼框輸入密碼33，再按確定）。

七．系統定標：

1). 硬支承定標方法

 一般情況下硬支承平衡機在機械系統調整好后，只需進行一次定標，

開始 ⑴ 將一個已知試重加到工件左邊的某個角度上（一般加在零度）。

         ⑵ 輸入該試重的量值和角度。

       例如：     左試重 左角度（°）

      40          0

      ⑶ 開機測量

          ⑷ 出現紅色的“ok”時關機，左邊定標結束。

第二步⑴ 將左邊試重移動到工件右邊的某個角度上（一般加在零度）。

       例如：   右試重  右試重

     40          0

        ⑵ 輸入該試重的量值和角度。

          ⑶ 開機測量。

      ⑷ 出現紅色的“ok”時關機，右邊定標結束。

  第三步 . 將試重取下，開機測量。出現紅色“結束”定標完成。

2). 軟支承定標方法：

與硬支承定標方法一樣，但無須輸入A、 B 、C 、 R1 、 R2 。

支承方式設置為9。每次定標結束后均需要保存文件。

八．維修和保養

1. 本機為精密儀器，應由專人使用。非操作人員請勿亂動，以免引起故障，影響生產。

2. 使用時，應保持通風良好，避免陽光直射或接近其他熱源，以保持儀器在室溫下正常工作。

3. 安裝調試好后不要經常搬動，以免接插件松動，引起接觸不良。

4. 本機應防塵，防潮，防震，用戶應采取相應措施。

5. 如果屏幕灰塵太多，可用軟布請輕輕擦拭。

6. 不使用時應斷開總電源。長期不用時，應至少每月通電半小時。

7. 機內無用戶可以調整的元件，請不要隨便調整板上的元件。

8. 有不正常的現象出現時，請關掉電源，拔掉電源插頭

九．一般故障與對策
