產地	中國襄陽
是否進口	否
貨號	ADGY-1
產品系列	軟起動器
額定絕緣電壓	12000（V）
額定沖擊耐受電壓	42（KV）
軟起基值電壓	3.3KV
控制電動機功率	1000KW
斜坡下降時間	0-120（s）
突跳起動時間	0.2（s）
產品認證	CCC
訂貨號	ADGR-1
最小包裝數	1臺
物料編號	ADGR-1000
3C證書編號	2017010301004556
規格報價	1000KW
是否跨境貨源	否
系列	軟起動器
額定電流	500（A）
額定電壓	10000（V）
防護等級	IP40
規格	1000*1500*2300
類型	軟起動器
適用電機	三相鼠籠式電機
用途	減壓起動
操作方式	手動
品牌	奧東電氣
型號	ADGY
加工定制	是
質量認證	ISO9001-2000
應用場景	電動機控制與保護
是否可逆	是
CCC證書編號	2017010301004556

陜西延安市 10KV高壓電機固態軟啟動器 10KV二合一高壓軟起動柜，高壓電機  高壓開關固態礦用軟啟動柜  高質量串并聯晶閘管，井上井下礦山使用效果好 軟啟動裝置控制系統、高壓真空斷路器、高壓真空接觸器、電流互感器、微機何護裝置，操控裝置，熔斷器、控制板、低壓控制器，柜體：下進下出：1000mm×2300mm×1500mm（柜體尺寸和進出線方式可根據用戶要求訂制）

可實現的功能：
1、高壓開關柜進出線功能；
2、軟啟動柜降低起動電流功能；
3、旁路柜功能；
4、礦山行業使用中各種保護功能；
設備應滿足的標準： 設備需滿足的技術標準。
高壓固態軟啟動器符合以下標準：
《礦用一般型電氣設備》---GB/T12173-2008
《高壓開關設備通用技術條件》---GB11022
《3~35KV 交流金屬封閉開關設備》---GB3906
《交流高壓隔離開關和接地開關》---GB1995-99
《電流互感器》---GB1207-96
《電壓互感器》---GB1208-97
《電器設備接線端子和特定導線 線端的識別及應用字母數字系統的通則》---GB/T4026-1992
《電線電纜識別標志》---GB6995.1-5-1996
《電能質量公用電網諧波的要求》---GB/T14549-1993
《高壓開關設備和控制設備標準的共用條款》---IEC60694
《電氣繼電器》---IEC60255
《設備端子和特定導線的線端標識,包括字母數字系統的一般規則》---IEC60445
《高壓交流接觸器》---IEC60470
《外殼防護等級（IP 代碼）》---IEC60529
《電磁兼容性》---IEC61000

檢驗項目： 礦用一般型防護等級試驗，絕緣試驗，局部放電試驗，回路電阻測量，溫升試驗，短時耐受電流和峰值耐受電流試驗，關合和開斷能力驗證。
設備性能及關鍵技術指標 1使用環境
1、周圍空氣溫度不高于+50℃,且24H內平均溫度不高于+45℃，不低于-20℃；
2、空氣相對濕度在z高溫度+50℃時不超過50%,在較低溫度時有較高的相對溫度，如+20℃時為90%；
3、海拔高度1500m；
4、安裝場所：室內水泥地面
5、技術指標
6、晶閘管過電壓達到3倍以上電壓冗余度，每組單獨配備晶閘管過電壓保護單元。
7、裝置有多種軟起、軟停模式：限流軟啟動、電壓線性曲線啟動、電壓指數曲線啟動、電流線性曲線啟動，電流指數曲線啟動；多種停車方式：自由停車、軟停車、制動剎車，軟停+制動剎車，還具有點動功能。用戶可根據負載不同及具體使用條件選擇不同的啟動方式和停車方式。完整的SPHMV系列軟啟動裝置是一個標準的電機啟動、保護裝置，用來控制和保護高壓交流電機。標準的SPHMV產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
8、可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。
9、控硅保護部件：主要包括由 RC 網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。
10、光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
11、真空開關部件：在啟動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
12、信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
13、系統控制與顯示部件：32位ARM 核微控制器執行中心控制、LCD 液晶觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
14、柜中的絕緣件（采用SMC材料，外涂紅色，且應有清晰的警告標語）不可用環氧板替代。
15、金屬封閉式柜體有防止因本柜故障殃及相鄰柜體的隔離功能。柜體通風驅潮效果良好。
16、金屬封閉式柜體能防止因本身缺陷、異常或誤操作導致的內電弧傷及工作人員。
17、電力電纜的連接，電纜頭的安裝位置及連接方式，檢修、試驗時拆線及接線方便，快捷。
18、在金屬封閉式柜體中，凡采用非金屬制成的隔板加強相間或相對地間絕緣時，高壓帶電裸導體與該絕緣板間保持：10KV不小于30mm的空氣間隙。絕緣板為阻燃材料制成。

19、接地：柜體設有專用的接地導體，此導體為銅質。該接地導體設有與接地網相連的固定連接端子，并有明顯的接地標志。接地回路所能承受的峰值耐受電流和短時耐受電流與主回路相適應；專用接地導體能承受可能出現的z大短時耐受電流；接地匯流排以及與之連接的導體截面，能通過額定短路開斷電流的87%。

20、軟啟動器有可靠的措施，避免啟動電流對晶閘管的沖擊，同時采取必要的過電壓措施，確保晶閘管在任何狀況下都有完好運行。
21、晶閘管軟啟動裝置在啟動過程中,具備對電機和晶閘管軟啟動裝置的過載保護功能，對傳動機械的機械保護，消除轉矩浪涌并降低沖擊電流。啟動時電網壓降小，無二次浪涌沖擊。電機均勻加速，無機械沖擊。
22、采用液晶顯示屏操作、觀測簡單，軟啟動柜具有操作密碼保護，柜內設計有連鎖措施，z大限度的降低對現場運行人員的要求。
23、可以通過調整設定參數優化啟動曲線。
24、啟動時間控制在0-120秒范圍以內，具體時間應由仿真數據和現場工藝實際負載情況，現場調試確定。啟動電流z大值控制在1.5Ie-4.5Ie范圍以內，實現電流閉環控制，電流的調整為平滑性曲線，無二次沖擊。
25、電動機啟動過程中，通過合理設定參數可使系統壓降不超過5%。依據電動機啟動特性和供電系統情況，通過設計和現場調試，達到啟動時間和啟動電流的配合。
26、晶閘管軟啟動裝置在啟動過程中，啟動時的噪音水平不大于50dB。
27、晶閘管軟啟動裝置在啟動過程中，基本上無諧波污染。
28、產品可以用400V低壓電動機進行性能測試。
29、產品可以實現軟啟動的控制方式在軟啟動/直接啟動之間切換，并且具有**地/遠方轉換控制開關，實現各種控制。
30、產品顯示屏為液晶顯示屏，人機界面良好?？梢燥@示電機額定電流、平均電流、L1相電流、L2相電流、-L3相電流、-模擬口值% 、輸出電壓% 、啟動時時間、剎車時時間
31、柜體部分：柜體框架采用敷鋁鋅板材質，按礦用一般型標準采用雙層柜門，設計結構、材料能夠承受機械力、電動力和熱力的影響。表面經靜電粉末噴涂處理，柜體的表面均為環氧粉沫噴涂.外殼防護等級為IP41，開關柜按IEC有關標準設計生產。
32、柜內所有二次元件必須使用原裝施耐德或ABB產品。

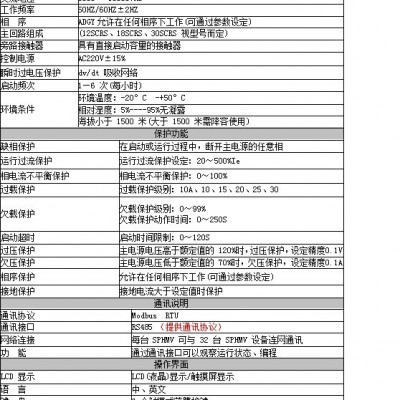

技術參數：

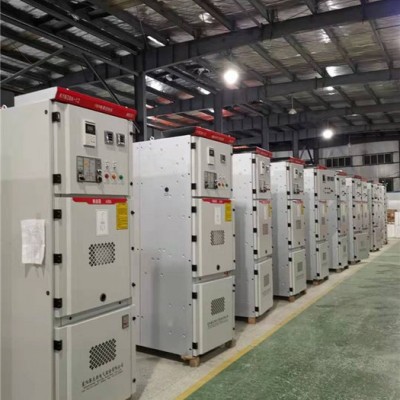

生產現場：
用戶現場：
質量保證：
1、必須保證設備的技術水平，保證所購設備及供應的備件**、全新、可靠，保證正常的操作和維護下長期使用的要求并且符合本規定的所有技術要求。
2、對整體項目的設計、制造以及質保責任，從合同設備z終驗收證書的實際簽署日期開始，至12個月后止。在標明壽命期限內不是因?yàn)橘I方的原因發生損壞的部件，賣方予以無償更換。
售后服務：

高壓開關固態軟啟動一體柜的效果和售后保障有哪些：高壓晶閘管軟啟動柜，高壓干式一體化軟啟動柜，高壓固態軟啟動器軟啟動柜，軟啟動柜生產廠家出口報價，包售后終身維護，高壓軟啟動，一體化高壓固態軟啟動柜，奧東電氣KY礦用一般型一體式軟啟動柜通過認證，檢測，各項指示達到標準要求，己在很多井下或井上廣泛應用，對于礦山來說是安全的保障，柜體采用礦用型柜體，更有效的保證了設備的安全性，讓客戶使用的放心，買礦用型軟啟動**來奧東電氣，高壓電機軟啟動柜的作用有哪些。陜西延安市 10KV高壓電機固態軟啟動器 10KV二合一高壓軟起動柜
