額定電流	150
額定電壓	220V
防護等級	IP40
規格	1000*1500*2300
類型	綜合起動器
適用電機	三相電機
用途	減壓起動
操作方式	自動
品牌	奧東電氣
型號	ADGR
加工定制	是
質量認證	CCC
應用場景	電動機控制與保護
是否可逆	是
CCC證書編號	2007010301227275

湖北隨州市 高壓軟起動柜 10KV高壓電機軟啟動柜 專注行業10年，用于降低電機起動電流的高壓固態軟啟動柜，采用高質量串并聯用晶閘管，無級控制輸出電壓，使電動機平穩地起動和停止，該裝置串接在三相交流電源與三相交流異步（同步）電動機輸入端之間，接通電源后，通過主控單元控制驅動電路調節三相獨立的反并聯可控硅SCR閥組的相角來改變?nèi)嚯妱?dòng)機的交流輸入電壓和電流，從而慢慢地增加電機轉矩達到恒流起動或按一定斜率曲線變化起動和停車的目的，當起動完成后，旁路接觸器自動吸合，電動機投入電網運行，ADGR高壓固態軟起動柜本身具有過載，缺相，運行過流等故障保護功能，能有效地避免因電動機起動電流過大給電網帶來的有害沖擊，在有限的電網容量下正常使用大功率電機并延長其使用壽命。

一、工作原理：

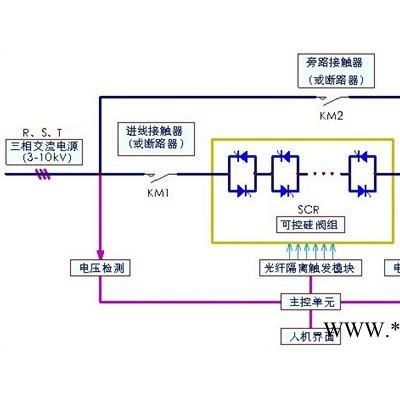

ADGR系列高壓固態軟起動柜是用來起動3000V,6000V,10000V中高壓交流異步或同步電機的軟起動設備，它是在高壓電機定子繞組與電源之間接入三相反并聯晶閘管組件及電子控制設備，當電機起動時，按一定的規律（如恒流或電壓斜坡）控制晶閘管的導通角，并連續改變電機定子繞組的輸入電壓直至全壓，起動完畢后，旁路接觸器吸合。

二、適用范圍：

軟起動裝置適用于額定電壓3-15KV的大中型交流鼠籠式異步、同步電動機的軟起動和停止的控制與保護。ADGR高壓固態軟起動柜廣泛應用于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、水利、電力、環保等多個工業領域，能很好地與電動機拖動設備（如：壓縮機、水泵、風機、皮帶機、粉碎機、攪拌機等設備配套使用。

二、結構：高壓固態軟起動柜采用模塊化設計，這樣對檢修和維護都很方便，軟起裝置與配有真空斷路器的高壓進線柜配套使用，結構采用**冷軋鋼板覆鋁鋅板，采用金屬防電磁干擾屏蔽設計，減少外部環境對裝置內部的污染和干擾，高、低壓獨立絕緣布局合理確保安全，該裝置主要由可控硅組件單元、控制和保護單元、人機顯示單元組成：

1、可控硅組件單元：

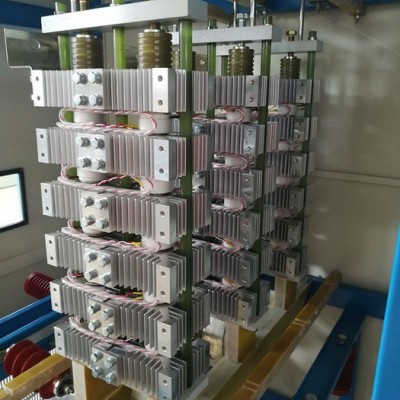

主功率單元主要由高壓真空接觸器和SCR可控硅閥組構成，其中高壓真空接觸器分進線接觸器和旁路接觸器，接觸器的電壓和大小根據電機電流和電壓合理選用；進線柜接觸器提供高壓電源進線，可在有故障時迅速斷開電源保護電機，旁路接觸器用作起動完畢后其閉合完成起動，SCR可控硅閥組由可控硅串并聯和RC吸收網絡組成功；為了達到所有使用電網的峰值電壓要求，可控硅組中每相是用多個SCR（具體數量根據用戶不同電壓等級來決定）串并聯安裝成一組，三組構成本相，允許各相模塊可以便捷地單獨進行維修和更換，RC吸收網絡負責提供瞬間電壓保護電器，以減少dv/dt沖擊電壓，防止SCR模塊損壞。

2、控制和保護單元：

控制和保護單元采用先進的數字觸發系統將低壓控制通過光纖連接到高壓、高、低壓光電絕緣隔離保證安全，通過控制可控硅的導通和關閉以實現對交流三相電源進行斬波，改變輸出電壓幅值，從而完成對電機的起動和停車的理想化控制，該單元分為三個部份，包括主要由微處理器組成的主控模塊，由光纖接口，觸發等回路組成的觸發模塊，由電流檢測和電壓主檢測電路，溫度檢測電路等組成采樣模塊。

主控模塊：由微處理器核心部件組成，采集電壓，電流等信號，根據設定程序和檢測反饋信號完成控制和保護，顯示功能。

觸發模塊：此模塊安裝于可控硅SCR閥組上端，包括光纖隔離接口，觸發電源板、觸發驅動板組成，接收主控模塊的控制命令，信號通過光纖傳輸脈沖信號合理地觸發每組可控硅，保證電壓改變平穩。

采樣模塊：由電流檢測和電壓檢測電路，溫度檢測電路等組成，通過高壓電流互感器，電壓采樣板等檢測各路信號反饋給主控模塊進行分析。

3、人機顯示單元：供應廣東各種高壓軟啟動器柜，專業生產軟起動器軟啟動柜廠家

主要由觸摸液晶顯示屏組成。可以方便地接收主控模塊信號，實現用戶的參數設置，選擇起動方式，顯示設備的運行狀態，實時起動曲線等，使人機交互更具人性化。

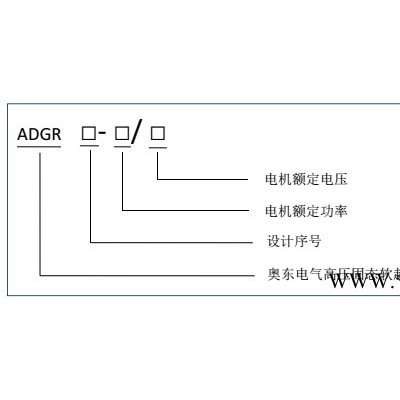

三、型號說明：（技術價格咨詢熱線：134-7639-1968 0710-32-31-378 喬經理）

四、參考價格：高壓固態軟啟動柜75000一臺，此報價為小規格常規配置價格，具體價格以實際功率，元器件選型等報價。

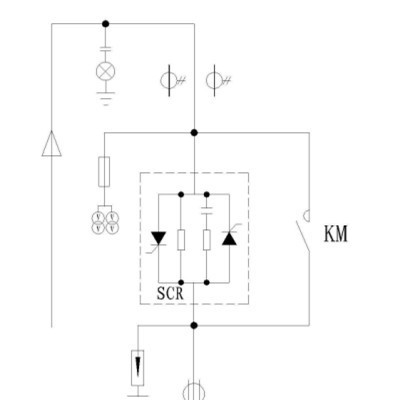

五、產品一次圖：

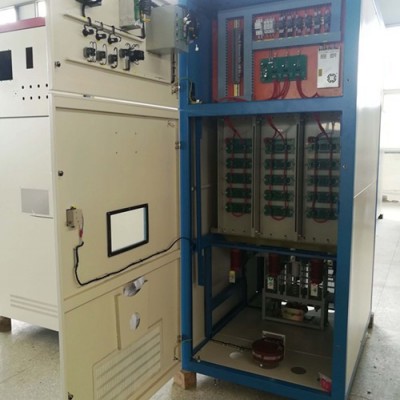

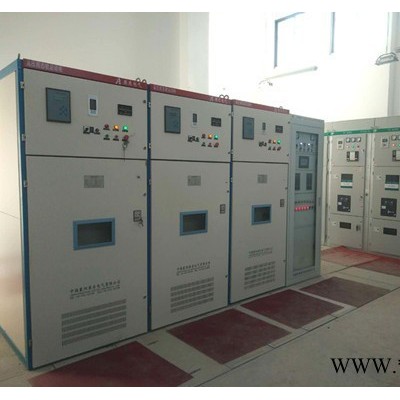

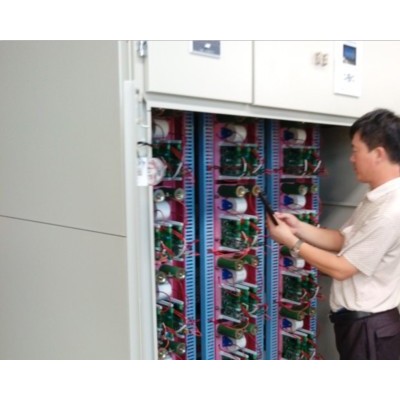

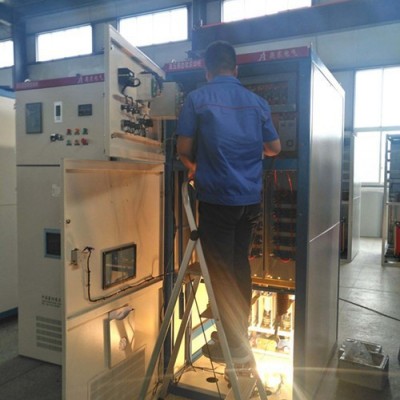

七、案列分析現場片展示

八、主要性能特點：（技術價格咨詢熱線：134-7639-1968 0710-32-31-378 喬經理）

：硬件系統采用美國IT公司的32位高速DSP數字芯片集成控制，軟件系統采用自主獨有的控制，對電機起動過程實現閉環自動跟蹤控制，時刻保障設備起動和運行狀態穩定；

快速：DSP控制系統運行速率在150MHZ/S以上，電流調節響應時間20MS;

安全：低電壓的控制系統與高電壓的觸發系統之間的檢測和通信，全部通過光纖鏈路完成。使用光纖來傳輸信號，徹底的解決了信號傳送通道的絕緣問題；

穩定：具有軟起動和軟停車功能，全面保證系統的安全起停，降低起動電流效果好，使電動機平滑平穩的起動；

智能：獨有的人機觸摸式界面交互功能，通過界面輕松設置起動及保護參數，狀態信息動畫設置，操作人員可快速了解電機運行狀態和設備故障信息，電動機起動完成后，對電動機的運行實時有效監控，支持PROFIBUS或MODBUS協議通過接口RS485實現；

環境：根據要求可定制適應高海拔、潮濕、嚴寒等嚴酷環境，可頻繁起動，一種規格的固態軟起動裝置可適用相同電壓等級額定電流以下的不同電機，方便實現一拖多臺電機的現場工況，ADGR固態軟起動柜采用低功耗控制技術**大每小時可起動5次以上，滿足不同工況對頻繁起動的要求；

節能：高壓固態軟起動核心器件高壓可控硅斬波調壓損耗小，軟起動在起動過程電能損耗在設備額定功率1%以內，運行過程基本無損耗；

起動和停車方式：軟起動裝置有多種起動方式：限流起動、電壓斜坡起動、突跳轉矩軟起動等，多種停車方式：自由停車，軟停車，用戶可根據負載不同及具體使用條件合理選擇不同的起動方式和停車方式：

軟起動方式：

1、限流軟起動：使用限流軟起動模式時，起動時間設置為零，軟起動裝置得到起動指令后，其輸出電壓迅速增加，直至輸出電流達到設定電流限幅值，輸出電流不再增大，電動機運轉加速持續一段電流開始下降，輸出電壓迅速增加，直至全壓輸出，起動過程完成。

2、斜坡電壓軟起動：輸出電壓以設定的起動時間按照指數特性上升，同時輸出電流以一定速率增加，當起動電流增至限幅值時，電流保持恒定，直至起動完成；

3、突跳轉矩軟起動：突跳轉矩軟起動模式主要應用在靜態阻力比較大的負載電動機上，通過施加一個瞬時較大的起動力矩以克服大的靜摩擦力矩，該模式下輸出電壓迅速達到設定的突跳電壓，當達到預先設定的突跳降為起動電壓，再根據所設定的起始電壓、電流，起動時間平穩起動，直至起動完成。

軟停車方式：

1、自由停車：當參數中軟停車時間和剎車時間同時設置為零時為自由停車模式，軟起動裝置接到停機指令后，首先封鎖旁路接觸器的控制繼電器并隨即封鎖主電路晶閘管的輸出，電動機依負載慣性自由停車；

2、軟停車：當軟停車定不為零時，在全壓狀態下停車則為軟停車，在該方式下停機，當軟起動裝置設置了軟停時間，并且設置了剎車時間，軟起動裝置首先斷開旁路接觸器，軟起動裝置的輸出電壓在設定的軟停車時間內逐漸降至所設定的軟停車電壓值，軟停車過程結束。

九、產品選型表：（技術價格咨詢熱線：134-7639-1968 0710-32-31-378 喬經理）



十、訂貨須知：

1、當電機輸出功率由于與功率因數等原因有關時，奧東電氣會根據您的具體要求特別訂制選型，以上型號對應電機功率數據僅供參考，實際以用戶電機銘牌的實際參數為準，電機額定電流臨界或重負載時，可選高一個規格的選型。

2、電壓等級涵蓋規格3-15KV，電流等級涵蓋65A-1500A(高一個的檔次產品貨期需根據中控硅供貨情況確定)

3、超出以上規格范圍請與奧東電氣有限公司聯系，我公司根據要求另行設計。

十一、售后服務承諾：

1、免費指導安裝調試及操作維修培訓。

2、咨詢和做方案半小時內給予明確答復。

3、現場服務時效：省內24小時，省外48~72小時，節假日不休。

4、服務態度熱情周到，調試維護及時完善。
