一、概述

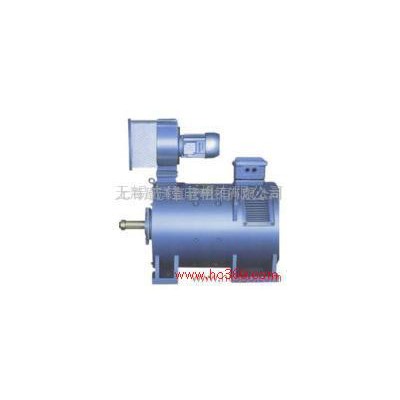

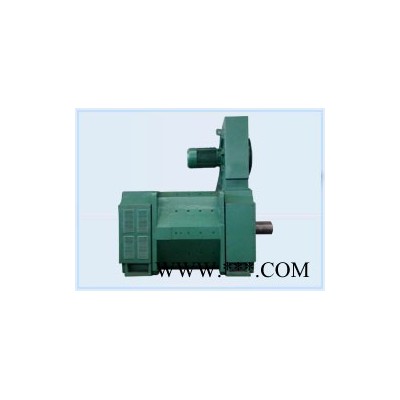

    ZFQZ系列直流電機是我公司在Z4系列直流電機的基礎上，結合ZZJ-800系列電機的主要工藝而開發的系列產品，電機的轉動慣量只有ZZJ-800系列的45%，ZZJ-900系列的65%，特別適應頻繁正逆轉和起制動的惡劣工況。電機具有優良的過載特性，其**大轉矩和啟動轉矩分別是ZZJ-800系列的ZZJ-900系列的112倍和117倍；電機的重量只有ZZJ-800系列的65%。電機功率等級符合IEC34-13《起重、冶金用輔機電動機技術條件》國際標準。電機外形尺寸除“B”尺寸外均符合IEC72標準，電機通過技術處理可以與ZZJ-800/ZZJ-900獲得相同的安裝尺寸。因而可以替代ZZJ-800/ZZJ-900系列產品。
二、使用條件
    1、電機適用于環境空氣溫度為-30℃到40℃，海拔不超過1000m的場所。
    當環境溫度大于40℃或海拔超過1000m的場所時，輸出功率按表1對技術數據表中數值進行折算。

    2、電機的供電電源采用靜止整流電源或直流發電機電源，當采用三相全控橋式整流電源時，可不外接平波電抗器而工作。
三、型號說明

四、產品性能
    1、電機的額定電壓有220V、440V二種，根據需要也可派生出其它的電壓等級。
    2、電機的勵磁方式為他礪，勵磁電壓為108V，也可制定其他電壓等級。
    3、電機基速時允許按技術數據表規定的**大運行轉矩運行，歷時15S。
    4、額定電壓為220V的電機，可以提高外施電壓，使轉速增加到額定轉速的2倍，此時允許**大運行轉矩為額定轉矩的1.8倍，歷時15S。
    5、電機可以削弱磁場，使轉速增加到額定轉速的2倍，在額定電壓及此轉速時，允許**大運行轉矩等于0.9倍額定轉矩，歷時15S。
    6、額定電壓220V的電機按技術數據表規定的弱磁轉速時**大運行轉矩為額定轉矩的0.6倍，歷時15S。
    7、電機的電流變化率（di/dt）可達到200-250倍額定電流/S。
    8、電機的出線盒標準位置在傳動端視之為右側，也可以裝于機座的左側，但需訂貨時注明。
五、工作制、防護等級、冷卻方法和安裝形式
    1、電機為連續工作制（S1），其它工作制可按表2對技術數據表中的值進行折算。
