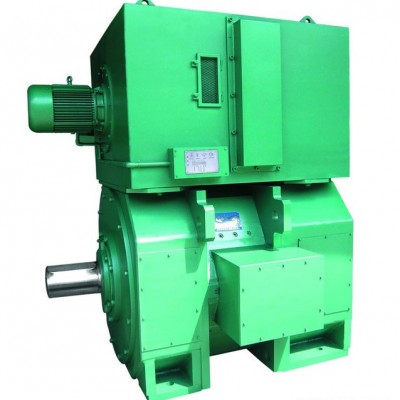

Z500-3B 480KW 660V 532RZ系列軋機專用直流電機 西瑪直流 西瑪電機

Z系列中型直流電動機；中心高355～710mm是我公司繼Z4系列小型直流電動機開發完成后，新開發的中型直流電動機品種，本系列電動機其性能、外形安裝尺寸及技術要求均符合JB/9577-1999標準及IEC國際標準，電機的機械尺寸、公差符合ISO國際標準。 本系列電動機可廣泛應州于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。 本系列電動機采用先進設計，定子機座采用多角形迭片結構，充分利用了空間，具有體積小、重量輕、性能好等優點。定子磁軛、磁極、電樞鐵芯均采用**冷軋硅鋼板疊壓而成，具有良好的導磁性能。整個定子和轉子采用無溶濟漆真空壓力浸漆處理（VPl），使繞組具有良好的抗潮能力和機械強度，并且絕緣和導熱性能優良。本系列電動機采用滾動軸承，不停機加油結構，絕緣等級均為H級。 本系列電動機不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，只有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統。

二、結構安裝型式、防護等級及冷卻方式

1．本系列電動機的安裝型式符合GB/T997和IEC34-7《電機結構及安裝型式代號》。 2．本系列電動機的防護等級根據GB/T4942.1和IEC34-5《電機外殼防護分級》標準， 外殼防護等級有IP23和1P44兩種。 3．本系列電動機冷卻方法根據GB/T1993和IEC34—6《電機冷卻方法》標準有以下四種，用戶如需其它防護等級和冷卻方法可另行協商。本系列電動機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。 3.1.IC06：自帶鼓風機的外通風：(防護等級為IP23)。 3.2.IC17：冷卻空氣進口為管道；出口為百葉窗排風；(防護等為IP23)。 3.3.IC37：冷卻空氣進出口均為管道；(防護等級為1P44)。 3.4.ICW37A86：全封閉帶空氣/水冷卻器。(防護等級為IP44)。

三、使用條件

 1．電動機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。 2．本系列電動機的電樞回路和勵磁回路都適應可控硅電源供電，也適應由直流發電機組供電。 3．本系列電動機工作環境不適應含有酸性、堿性或其它對絕緣有腐蝕作用的氣體。 4．電機可以安裝在環境條件比較惡劣的場合。但必須選擇正確的冷卻方法和防護等級,以保護電機正常運轉。 5．電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。 6．當電機采用靜止整流電源供電時，整流器的脈波數應不小于6個，在額定基速、額定電壓和額定負載電流下，電源的峰值紋波因數不超過10％。 四、型號說明 Z XXX-X1 X2 Z：直流電動機（產品系列代號） XXX：電機中心高，以毫米表示 X1：底腳孔軸間距離代號（B尺寸）， 由短至長用數字1、2、3……表示 X2：電機類別代號，用字母A、B分別代表**類和第二類電機 五、產品性能 1．本系列電動機的基本工作方式為連續負載。如需其它工作方式時，應另行協議；
