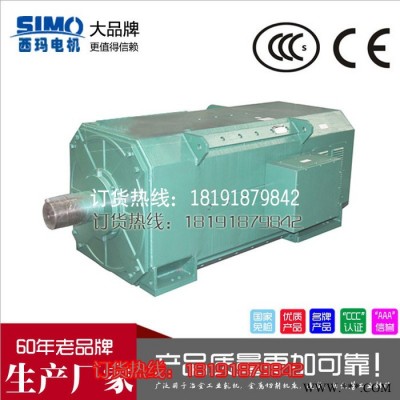

>供應>電機分類>直流電機>西瑪Z4直流電機Z4-280-42 250KW 440V 他勵180V 1000轉 西瑪電機,電機配件,直流電機,三相異步高低電機,高壓電
普通會員
產品價格￥28666.00元/臺
產品品牌西瑪電機
最小起訂≥1 臺
供貨總量未填
發貨期限自買家付款之日起 天內發貨
瀏覽次數862
企業旺鋪http://www.qhdyj.net/index.php?homepage=simote01
更新日期2021-09-28 20:21
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：何潔(先生) 總經理
聯系手機：
聯系固話：
聯系地址：中國陜西省西安市未央?yún)^(qū)經濟技術開發區
品牌： |
西瑪電機 |
所在地： |
陜西 西安市 |
起訂： |
≥1 臺 |
供貨總量： |
未填 |
有效期至： |
長期有效 |
產品類型： |
有刷直流電動機 |
額定功率： |
250KW |
| 產品類型 | 有刷直流電動機 |
|---|---|
| 額定功率 | 250KW |
| 額定電壓 | 440V/180（V） |
| 額定轉速 | 1000（rpm） |
| 材質 | 鑄鐵 |
| 產地 | 陜西 |
| 產品認證 | ISO9001-2000 |
| 極數 | 6極 |
| 相數 | 三相 |
| 品牌 | 西瑪 |
| 型號 | Z4-280-42 |
| 加工定制 | 是 |
歡迎來電咨詢：18191879842 李經理
| Z4系列直流電機（詳細說明） |
一、概述
Z4系列直流電機：中心高100——355是中華人民共和國機械行業標準JB/T6316-92《Z4系列直流電機技術》所規定的標準系列小型直流電機；中心高400——450mm為標準系列之外的擴充Z4直流電機。
Z4系列直流電機（中心高100——450mm）是我廠新系列產品，本系列電機可廣泛應該用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門，適用于調速范圍廣、過載能力不大于1.6倍的電力拖動。恒動率弱磁向上調速范圍對于不同規格可以達到額定轉速的1.0——3.0倍，恒轉矩降低電樞電壓向下調速低可達20r/min，過載能力見附錄A。
Z4系列直流電機比Z2、Z3系列具有更大的優越性，它不公可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，并能隨較高的負載變化率，特別適用于需要平滑調整、效率高、自動穩速、反應錄敏的控制系統，具有當今國際先進水平。
電機的定額為連續工作連續定額，在海撥不超過1000m，環境空氣溫度不超過40℃的地區，電機能按技術數據表中的數據額定運行。本系列電機采用F級絕緣。
Z4系列直流電機的功率范圍由1.5KW至600KW，標準額定電壓有160V和440V兩種。額定轉速有3000、1500、1000、750、600、500、400、200r/min共九種，勵磁方式為他勵，勵磁電壓為180V。除上述規定的等級外，根據具體情況和用戶的需要，可派生出其他功率、電樞電壓、轉速及勵磁電壓值。
額定電壓為160V的電機，在單相橋式整流器供電的情況下，一般需要帶電抗器工作，外接電抗器的電感數值在電機銘牌上注明。額定電壓為440V的電機，均不需外接電抗器。
本系列電機性能不僅符合國標GB/T755《旋轉電機基本技術要求》，也符合德國VDE0530標準。
型號含義
注：就Z4-112/2-1型號而言，“/”后面位數字代表極數，第二位數字代表鐵心長度序號。
二、結構簡介
1、基本結構
Z4系列直流電機采用八角形全疊片結構，不僅窨利用率高，而且估用靜止整流器供電時，能隨脈動電流和快速的負載電流的變化。
Z4系列直流電機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100——280mm的電機無補償繞組，但中心高250m、280m需的電機根據具體情況和需要可以制成帶補償繞組，中心高315——450mm的電機帶有補償繞組。
2、冷卻方式和結構、安裝形式

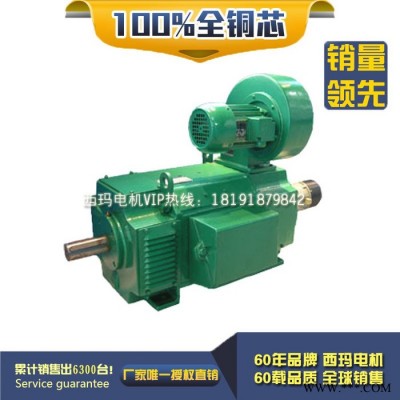

電機的基本冷卻方式為IC06，即自帶鼓風；也可以為IC17，即冷卻空氣進口為管道、出口為百葉窗排風；也可以為IC37，即冷卻空氣進出口均為管道。并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空/空冷卻器型等。各機座號電機所需冷卻風量、風壓、及風機電機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S。
