是否進口	否
貨號	ADGR-1
產品系列	軟起動器
用途	減壓起動
額定絕緣電壓	12000（V）
防護等級	IP40
應用場景	電動機控制與保護
操作方式	手動
是否可逆	是
額定沖擊耐受電壓	42（KV）
軟起基值電壓	3.3KV
控制電動機功率	1000KW
斜坡下降時間	0-120（s）
突跳起動時間	0.2（s）
適用電機	三相鼠籠式電機
產品認證	CCC
訂貨號	ADGR-1
最小包裝數	1臺
物料編號	ADGR-1000
3C證書編號	2007010301227275
規格報價	1000KW
是否跨境貨源	否
產地	中國襄陽
額定電流	500（A）
額定電壓	10000（V）
類型	軟起動器
品牌	奧東電氣
型號	ADGR
加工定制	是

山西運城市 電機高壓軟起動器廠家 高壓電機軟起動柜廠家，ADGR高壓固態軟起動裝置出廠檢測報告和檢驗方法，心用在產品質量上，效果**在產品質量上表現，奧東電氣生產的高壓固態軟起動裝置出廠前要經過哪些檢測呢，涉及到產品性能和使用效是方法都必須要經過檢測，如：接線檢測，看每一根線是否都接到位，是否都接對，通電測試，看設備是否能正常動行，帶負載運行測試，看設備能否正常起動，打耐壓測度，檢測設備的耐壓值，各種保護測試等，以下做詳細介紹：
接線及檢查
(1) 接線前，請保證所有開關處于斷開位置。
(2) 請按照中高壓柜相關標準對軟啟動柜進行安裝。
(3) 主回路連接：端子R-S-T連接電源端
端子U-V-W連接電機端。
(4) 控制端子連接：由用戶提供AC220V/50HZ，接至儀表室用戶端子的相應位置上。
(5) 接地：將接地電纜接在柜體的地排（GND）上。
請檢查主回路電壓和控制回路電壓是否與軟起動裝置的電壓等級匹配。
軟起動裝置將部分信號預留在外控接線端子上，用戶可根據需要接線。
2.2.2 送電及操作
(1) 將控制電源（AC220V）微型斷路器裝置于閉合位置，此時軟起動面板上的LCD人機界面顯示“STOP”、停止指示燈點亮（綠色）、三相數顯電壓/電流分布被點亮。
(2) 將上端主電源斷路器置于閉合位置，此時軟起動面板上的帶電顯示器發光二級管被點亮（表示三相主電源帶電），數顯電壓表顯示三相主電源電壓。
(3) 在待機情況下，瀏覽軟起動裝置內部設置參數，確保參數設置與實際負載相匹配。
(4) 請確保當前三相電源正常的情況下，方可進行操作。
2.2.3 控制方式
（1）本裝置具有本控/遠控/DCS控制三種起?？刂品绞?，用戶可通過面板上的轉換開關進行轉換（禁止在裝置運行過程中切換）。
本裝置啟動控制分為“軟起/直起”兩種方式
軟起方式：將“軟起/直起”鑰匙開關選擇“軟起”位置，按起動按鈕（綠色），電機開始起動。用戶可通過本裝置上的三相數顯電流表，觀察電機起動過程及運行過程中的電流。電機起動完成后，自動切換到旁路運行狀態，裝置上的運行指示燈被點亮（紅色）。
起動或運行過程中接下面板上的紅色停止按鈕，則電機停機且面板停止指示燈亮（綠色）。
當裝置檢測到故障后，面板上的故障指示燈（黃色）亮，且電機自動停止運行。
故障必須被清除后才能進行下一次操作（用戶可通過切斷外部控制AC220V電源的方式清除面板上的故障顯示）。
直起方式：將“軟起/直起”鑰匙開關選擇“直起”位置，按起動按鈕（綠色），真空接觸器吸合。用戶可通過本裝置上的三相數顯電流表，觀察電機起動過程及運行過程中的電流。電機通過真空接觸器直接運行，運行指示燈被亮（紅色）。
起動或運行過程中按下面板上的紅色停止按鈕，則電機停機且面板停止指示燈亮（綠色）。
當裝置檢測到故障后，面板上的故障指示燈（黃色）亮，且電機自動停止運行。
故障必須被清除后才能進行下一次操作（用戶可通過切斷外部控制AC220V電源的方式清除面板上的故障顯示）。
起動或運行過程中發生緊急情況，可通過裝置面板上的急停按鈕緊急停車。
本裝置出廠時，默認為本地控制、軟起模式與斷路器柜連鎖信號處于閉合位置。
若高壓固態軟起動裝置為一拖多的情況，則參照上述操作方法進行操作，當一臺電機起動完成后，間隔時間必須大于10分鐘后，方可起動第二臺電機。 設備出廠前檢測報告和檢驗方法：(技術咨詢熱線：0710-3231378 13476391968 喬工）

簡單介紹：

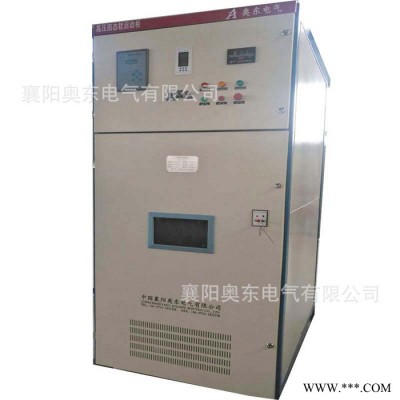

ADGR系列高壓固態軟起動裝置(以下簡稱軟起動裝置)是采用新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。
產品廣泛應用于額定電壓 3000—10000V 的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。

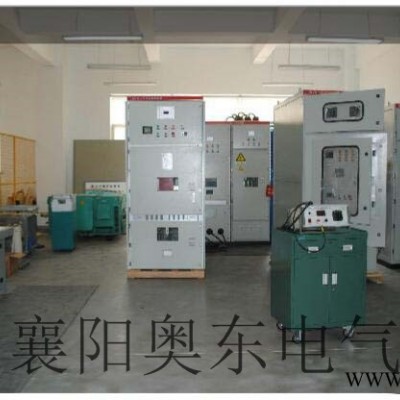

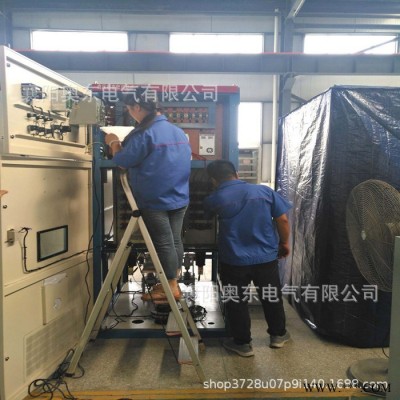

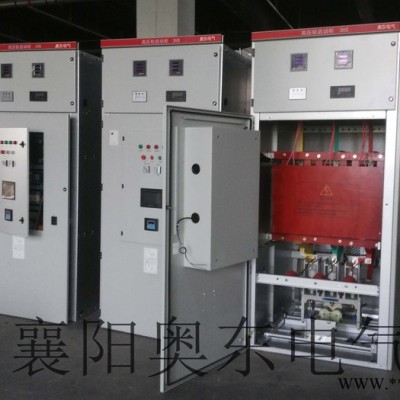

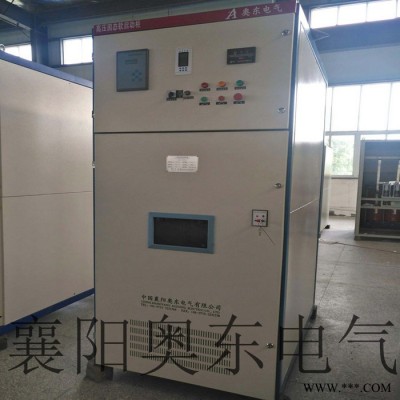

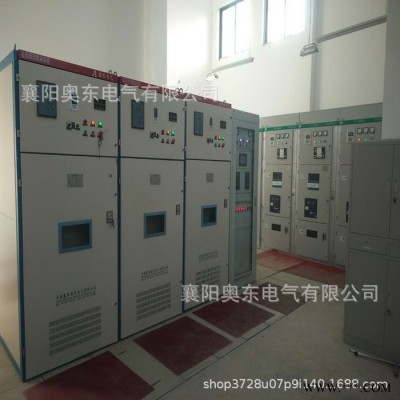

用戶現場圖片：(技術咨詢熱線：0710-3231378 13476391968 喬工）

技術特點
1、免維護：可控硅是無觸點的電子器件，不同于其他類型的產品需經常維護液體和部件等，把機械壽命變?yōu)殡娮釉褂脡勖B續運行數年也無需停機維護。
2、備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果ADGR出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。
3、安裝使用簡單：ADGR是一個完整的電機動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。
4、先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。
5、以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。
6、ADGR 安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。
7、中/英文液晶觸摸屏顯示系統，操作界面人性化。
8、具有 RS-485 通訊接口，可與上位機或集中控制中心進行通信。
9、所有電路板均經過嚴格的老化實驗。
10、采用 32 位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。

ADGR高壓固態軟起動裝置出廠檢測報告和檢驗方法，用心看得見，看得見的產品質量，看得見的產品質量，奧東電氣一如既往為您服務，為您提供**的高壓固態軟啟動裝置，軟啟動柜。
