產品價格￥4032.00元/臺
產品品牌西瑪電機
最小起訂未填
供貨總量1000 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數1118
企業旺鋪http://www.qhdyj.net/index.php?homepage=simote01
更新日期2021-09-28 19:30
品牌： |
西瑪電機 |
所在地： |
陜西 西安市 |
起訂： |
未填 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
是否進口： |
否 |
產品類型： |
有刷直流電動機 |
| 是否進口 | 否 |
|---|---|
| 產品類型 | 有刷直流電動機 |
| 額定功率 | 1.5 |
| 額定電壓 | 160（V） |
| 額定轉速 | 1000（rpm） |
| 應用范圍 | 印刷，軋鋼，擠塑機，紡織等游樂設備 |
| 材質 | 鑄鐵 |
| 產地 | 中國 |
| 產品認證 | CCC |
| 極數 | 6極 |
| 相數 | 三相 |
| 品牌 | 西瑪 |
| 型號 | Z4-100-1 |
| 加工定制 | 是 |
詳細說明
歡迎來電咨詢：18191879842 李經理

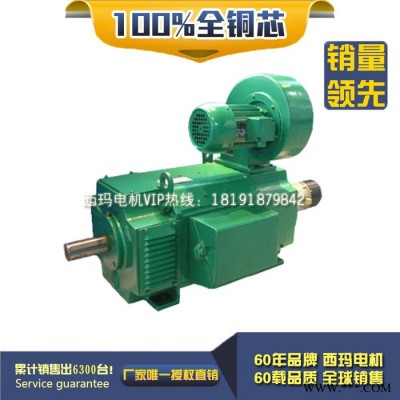

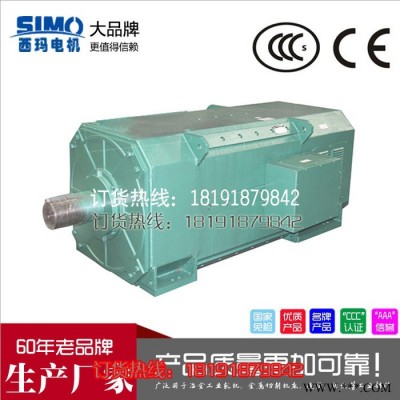

| Z4系列直流電機（詳細說明） |
一、概述
Z4系列直流電機：中心高100——355是中華人民共和國機械行業標準JB/T6316-92《Z4系列直流電機技術》所規定的標準系列小型直流電機；中心高400——450mm為標準系列之外的擴充Z4直流電機。
Z4系列直流電機（中心高100——450mm）是我廠最新系列產品，本系列電機可廣泛應該用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門，適用于調速范圍廣、過載能力不大于1.6倍的電力拖動。恒動率弱磁向上調速范圍對于不同規格可以達到額定轉速的1.0——3.0倍，恒轉矩降低電樞電壓向下調速最低可達20r/min，過載能力見附錄A。
Z4系列直流電機比Z2、Z3系列具有更大的優越性，它不公可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，并能隨較高的負載變化率，特別適用于需要平滑調整、效率高、自動穩速、反應錄敏的控制系統，具有當今國際先進水平。
電機的定額為連續工作連續定額，在海撥不超過1000m，環境空氣溫度不超過40℃的地區，電機能按技術數據表中的數據額定運行。本系列電機采用F級絕緣。
Z4系列直流電機的功率范圍由1.5KW至600KW，標準額定電壓有160V和440V兩種。額定轉速有3000、1500、1000、750、600、500、400、200r/min共九種，勵磁方式為他勵，勵磁電壓為180V。除上述規定的等級外，根據具體情況和用戶的需要，可派生出其他功率、電樞電壓、轉速及勵磁電壓值。
額定電壓為160V的電機，在單相橋式整流器供電的情況下，一般需要帶電抗器工作，外接電抗器的電感數值在電機銘牌上注明。額定電壓為440V的電機，均不需外接電抗器。
本系列電機性能不僅符合國標GB/T755《旋轉電機基本技術要求》，也符合德國VDE0530標準。
型號含義
注：就Z4-112/2-1型號而言，“/”后面第一位數字代表極數，第二位數字代表鐵心長度序號。
二、結構簡介
1、基本結構
Z4系列直流電機采用八角形全疊片結構，不僅窨利用率高，而且估用靜止整流器供電時，能隨脈動電流和快速的負載電流的變化。
Z4系列直流電機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100——280mm的電機無補償繞組，但中心高250m、280m需的電機根據具體情況和需要可以制成帶補償繞組，中心高315——450mm的電機帶有補償繞組。
2、冷卻方式和結構、安裝形式
電機的基本冷卻方式為IC06，即自帶鼓風；也可以為IC17，即冷卻空氣進口為管道、出口為百葉窗排風；也可以為IC37，即冷卻空氣進出口均為管道。并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空/空冷卻器型等。各機座號電機所需冷卻風量、風壓、及風機電機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S。
| 機座號 | 風量(m3/h) | 靜壓(Pa) | 風機電機 | ||
| 功率(kW) | 頻率(Hz) | 三相電壓(V) | |||
| Z4-100 | 160 | 200 | 0.04 | 50 | 380 |
| Z4-112/2 | 220 | 300 | 0.06 | ||
| Z4-112/4-1 | 220 | 300 | 0.06 | ||
| Z4-112/4-2 | 360 | 450 | 0.18 | ||
| Z4-132 | 360 | 450 | 0.18 | ||
| Z4-160 | 790 | 600 | 0.37 | ||
| Z4-180 | 1600 | 950 | 1.1 | ||
| Z4-200 | 1600 | 950 | 1.1 | ||
| Z4-225 | 3000 | 1400 | 3.0 | ||
| Z4-250 | 3000 | 1400 | 3.0 | ||
| Z4-280 | 4000 | 1600 | 4.0 | ||
| Z4-315 | 5200 | 1600 | 5.5 | ||
| Z4-355 | 5200 | 1600 | 5.5 | ||
| Z4-400 | 7200 | 1800 | 5.5 | ||
| Z4-450 | 9000 | 1800 | 7.5 | ||
本系列電機的安裝形式符合GB/T997《電機結構安裝型式及代號》的規定，電機的安裝尺雨除底腳孔的軸向距離（B尺寸）外，其余尺寸均符合IEC標準。本系列具有如下安裝形式（見表2）。
電機出線盒位置從傳動端（非換向器端）視之在機座的右端（即正盒），如果用戶要求出線盒置于機座的另一側，訂貨時注明反盒。電機基本出軸為單軸伸，面對出線盒（正盒）出軸方向?yàn)樽蟪鲚S。如果用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電機的傳動方式為彈性聯軸器聯接，也可用于有一定徑向力的傳動方式（皮帶齒輪傳動），其允許承受的徑向力應不大于附錄2曲線上的數值。
3、電機的附件
根據用戶的需要電機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式，具體要求可以與本廠協商。
備注：技術數據表中的規格、功率和弱磁調速范圍等僅供參考，為了不斷地采用新技術、新材料，表中的數據會有變動。
三、訂貨須知
1、訂貨前請先查閱樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品。在訂貨合同中請注明電機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據，如Z4-180-31 37KW 440V 1000r/min 他勵180V，臥式帶底腳或IMB3。
2、對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。
3、如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。
4、各類產品除電機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。
5、如使用環境特殊，需要制成濕熱帶型，請?jiān)谠吞柡竺孀⒚鳌癟H”。
