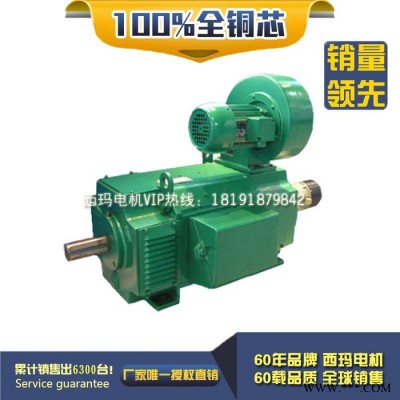

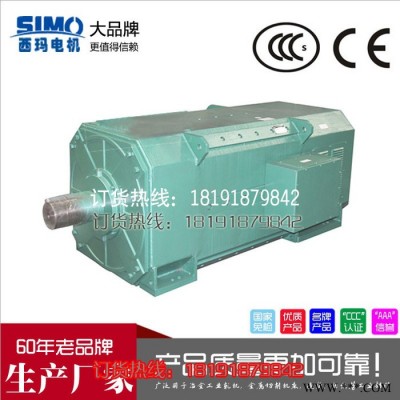

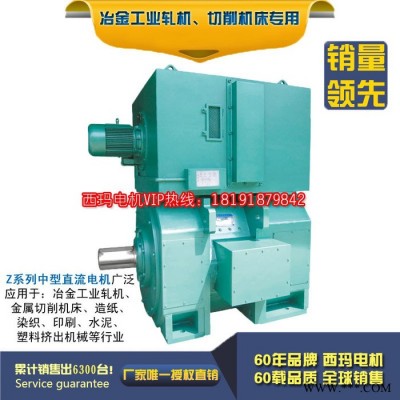

ZSN4系列直流電機（詳細說明）

歡迎電話咨詢：18191879842 李經理

一、概述
ZSN4系列直流電機是在Z4系列直流電機的基礎上，按水泥回轉窯負載的工況特點開發的專用系列產品。
本系列電機采用八角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電機的起動矩可達2.5倍額定轉矩的要求，進行設計制造。采用管道通風的冷卻方式，使電機能在粉塵轉大的惡劣環境中，安全可靠的運行。

二、型號說明
以ZSN4-280-11B為例：Z表示直流電機；SN表示水泥回轉窯；N4表示第四次系列設計；280表示電機中心高；1表示電樞鐵芯長度代號；1表示端蓋代號；B表示帶補償繞組。
注：315、355機座號均帶補償繞組，“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序為3、2、1、09、08、07。

三、電機性能
1.1、海拔不起過1000M。
1.2、進入電機的冷卻介質溫度不起過40％℃。
1.3、電機為連續工作制（S1）。
1.4、電機電樞回路和勵磁由靜止電源供電，也可用直流發電機組供電。
1.5、對管道通風冷卻的電機，其風量風壓應滿足表1的規定，進風口在電機非換向器側端蓋上。
2、電機絕緣等級為F級。
3、電機電樞額定電壓為440V，也可根據用戶要求派生出440V、220V或其他電壓。降低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機**低轉速可達20r/min，此時仍能維持額定轉矩，轉速平穩。
4、電機額定勵磁電壓為180V，其勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組兩端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180—220V時，其值約為7倍勵磁繞組冷態電陰值。若勵磁電壓為320—370V，其值約為5倍。
5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。
6、ZSN4-225電機不帶補償繞組，但帶串勵繞組。
7、電機提供有接地標志的接線柱。
8、本系列電機性能均符合**標準GB755-87《旋轉電機基本技術要求》及部頒標準JB6316-92《Z4系列直流電機技術條件》，也可按國際電工委員會標準IEC34-1的要求考核。

四、結構簡介
1、電機的冷卻方式和外殼防護等級見表2。
2、電機安裝形式：臥式底腳安裝（IMB3）。電機可制造成單軸伸或雙軸伸，單軸伸電機在非傳動側可配裝測速發電機或其它測速裝置。
3、若用戶需要，電機的定子繞組里可埋置熱敏電陰或其它過熱保護元件。
4、出線盒位置從傳動側看在機座右側，若用戶需要也可在機座左側上方。

表2

五、訂貨須知
1、訂貨前請先查閱產品樣本確定所需產品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3，外形安裝尺寸見圖1-5。
2、對產品有特殊要求時，如雙軸伸、出線盒位置為反盒、帶測速裝置等，均須在合同中明確注出。
3、如所需品種規格在本樣本所列外，或另有其他特殊要求時，經雙方協商同意后簽定合同及技術協議。
