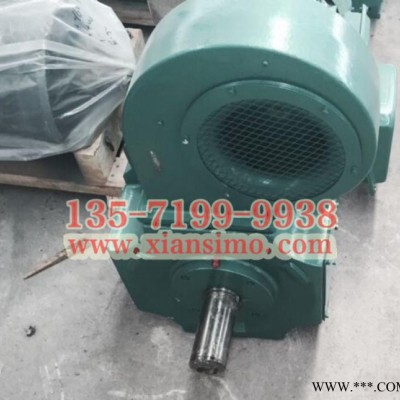

西安泰富西瑪Z4-180-11 18.5KW 750R直流電機 西瑪電機廠

以上報價僅供參考，不做訂貨依據，在線訂貨不發貨**終報價請咨詢客服，以客服報價為準！
電話：+86-029-82197999
手機：13772198953
傳真：029-82197808
聯系人：金經理

Z4-180-11 18.5KW 750R系列直流電動機樣本圖冊

//www.simotd.com/html/2011/dianjiyangben_1226/40.html

Z4-180-11 18.5KW 750R系列直流電動機概述

該機中心高100～355mm是中華人民共和國機械行業標準JB/T6316-92《Z4系列直流電動機技術條件》所規定的標準系列小型直流電動機;中心高400～450mm為標準系列之外的擴充Z4直流電動機;中心高500～710mm是我廠新開發的中型直流電動機。本系列電動機可廣泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。

Z4系列直流電動機比Z2、Z3系列具有更大的優越性，它不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統，具有當今國際先進水平。

電動機的定額為連續工作連續定額，在海拔不超過1000m、環境空氣溫度不超過40℃的地區，電動機能按技術數據表中的數據額定運行。本系列電動機采用F級絕緣。

Z4系列直流電動機的功率范圍由1.5kW至840kW，額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九種，勵磁方式為他勵，勵磁電壓為180V，除上述規定的等級外，根據具體情況和用戶的需要，可派生出其他的功率、電樞電壓、轉速及勵磁電壓值。

額定電壓為160V的電動機，在單相橋式整流器供電的情況下，一般需帶電抗器工作，外接電抗器的電感數值在電動機銘牌上注明。額定電壓440V的電動機，均不需外接電抗器。

本系列電動機性能不僅符合國標GB/T755《旋轉電機基本技術要求》，也基本符合德國VDE0530標準。

型號含義：Z4-280-11B，Z表示直流電動機，4表示4系列，280表示電機中心高，**個1表示鐵心長度序號，第二個1表示前端蓋序號，1為短端蓋，2為長端蓋，B表示有補償繞組。

注**Z4-112/2-1型號而言，“/”后面**位數字代表極數，第二位數字代表鐵心長度序號。

Z4-180-11 18.5KW 750R系列直流電動機結構簡介

(1)基本結構

Z4系列直流電動機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受脈動電流和快速的負載電流變化。

Z4系列直流電動機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100～280mm的電動機無補償繞組，但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組，中心高315～450mm的電動機帶有補償繞組。

中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，電機的機械尺寸公差符合ISO國際標準。

(2)冷卻方式和結構、安裝形式

IC06：自帶鼓風機的外通風;

ICl7：冷卻空氣進口為管道，出口為百葉窗排風;

IC37：即冷卻空氣進出口均為管道;

IC611：全封閉帶空氣/空氣冷卻器;

ICW37A86：全封閉帶空氣/水冷卻器。

并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空/空冷卻器型等。各機座號電動機所需冷卻風量、風壓、及風機電動機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S

本系列電動機的安裝形式符合GB/T997《電機結構安裝型式及代號》的規定，電動機的安裝尺寸除底腳孔軸向距離(B尺寸)外，其余尺寸均符合IEC標準。

電動機出線盒位置從傳動端(非換向器端)視之在機座的右側(即正盒)，如果用戶要求出線盒置于機座的另一側，訂貨時注明反盒。電動機基本出軸為單軸伸，面對出線盒(正盒)出軸方向?yàn)樽蟪鲚S。如用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性聯軸器聯接，也可以用于一定徑向力的傳動方式(皮帶或齒輪傳動)。

(3).電動機的附件

根據用戶的需要電動機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式，具體要求可以與本廠協商。

注：技術數據表中的規格、功率和弱磁調速范圍等僅供參考，為了不斷地采用新技術、新材料，表中的數據會有變動。

Z4-180-11 18.5KW 750R系列直流電動機訂貨須知

1.訂貨前請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據，如Z4-180-31 37kW 400V 1000r/min 他勵180V，臥式帶底腳或IMB3。

2.對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。

3.如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。

4.各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。

5.如使用環境特殊，需要制成濕熱帶型，請?jiān)谠吞?hào)后面注明“TH”。
