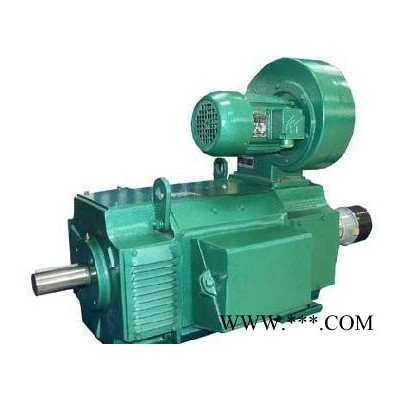

西瑪電機 ZSN4-315-072 250kw直流電機產品型號說明

　　ZSN4-280-11B：“Z”表示直流電機，“SN”表示水泥回轉窯，“4”表示第四次系列設計，“280”表示電機中心高**個“1”表示電樞鐵心長度代號*，第二個“1”表示端蓋代號**，“B”表示帶補償繞組***。

　　注：*鐵心長度由長到短的代號順序為3、2、1、09、08、07。

　　**數字1、2表示短、長端蓋。

　　***315、355機座號均帶補償繞組，“B”可不加。

　　1.電機在下列使用條件應能額定工作：

　　1.1.海拔不超過1000m。

　　1.2.進入電機的冷卻介質溫度不超過40℃。

　　1.3.電動機為連續工作制(S1)。

　　1.4.電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。

　　1.5.對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。

　　2..電機絕緣等級為F級。

　　3.電機電樞額定電壓為440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機**低轉速可達20r/mm，此時仍能維持額定轉矩，轉速平穩。

　　4.電機額定勵磁電壓為180V，其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180～220V時，其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320～370V，其值約為5倍。
