額定電流	150
額定電壓	380V
防護等級	IP40
規格	1000*1500*2300
類型	綜合起動器
適用電機	三相電機
用途	減壓起動
操作方式	自動
品牌	奧東電氣
型號	ADGY
加工定制	是
質量認證	ISO9001
應用場景	電動機控制與保護
是否可逆	是
CCC證書編號	2007010301227275

高壓固態軟起動柜 高壓電機軟起動柜廠家 高壓電機軟啟動柜廠家，采用計算機技術和電力電子技術相結合，應用在中高壓電動機啟動過程中，主要適用于鼠籠式異步、同步電動機的啟動和停止的控制與保護。它采用高質量干式軟啟動器，控制輸出電壓、使電動機平穩地啟動和停止。它具有過載、缺相、啟動峰值過流等故障保護功能，使用它能有效地避免因電動機啟動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命,奧東電氣一體式高壓固態軟啟動柜，通過檢測，試驗，取得型式試驗報告，適用于水利，水電，化工，鋼鐵等行業。
設備應滿足的標準：
設備需滿足的技術標準。
高壓固態軟啟動器符合以下標準：
《一般型電氣設備》---GB/T12173-2008
《高壓開關設備通用技術條件》---GB11022
《3~35KV 交流金屬封閉開關設備》---GB3906
《交流高壓隔離開關和接地開關》---GB1995-99
《電流互感器》---GB1207-96
《電壓互感器》---GB1208-97
《電器設備接線端子和特定導線 線端的識別及應用字母數字系統的通則》---GB/T4026-1992
《電線電纜識別標志》---GB6995.1-5-1996
《電能質量公用電網諧波的要求》---GB/T14549-1993
《高壓開關設備和控制設備標準的共用條款》---IEC60694
《電氣繼電器》---IEC60255
《設備端子和特定導線的線端標識,包括字母數字系統的一般規則》---IEC60445
《高壓交流接觸器》---IEC60470
《外殼防護等級（IP 代碼）》---IEC60529
《電磁兼容性》---IEC61000
主要核心器件表：
軟啟動裝置控制系統、干式軟啟動器，高壓真空斷路器、高壓真空接觸器、電流互感器、微機何護裝置，操控裝置，熔斷器、控制板、低壓控制器，柜體：下進下出： 1200mm×2300mm×1500mm（柜體尺寸和進出線方式可根據用戶要求訂制）
可實現的功能：
1、高壓開關柜進出線功能；
2、軟啟動柜降低起動電流功能；
3、旁路柜功能；
4、水利行業使用中各種保護功能；
檢驗項目：
防護等級試驗，絕緣試驗，局部放電試驗，回路電阻測量，溫升試驗，短時耐受電流和峰值耐受電流試驗，關合和開斷能力驗證。
設備性能及關鍵技術指標
1使用環境
1、周圍空氣溫度不高于+50℃,且24H內平均溫度不高于+45℃，不低于-20℃；
2、空氣相對濕度在Z高溫度+50℃時不超過50%,在較低溫度時有較高的相對溫度，如+20℃時為90%；
3、海拔高度1500m；
4、安裝場所：室內水泥地面
5、技術指標
6、真空開關部件：在啟動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
7、信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
8、系統控制與顯示部件：32位ARM 核微控制器執行中心控制、LCD 液晶觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
9、柜中的絕緣件（采用SMC材料，外涂紅色，且應有清晰的警告標語）不可用環氧板替代。
10、金屬封閉式柜體有防止因本柜故障殃及相鄰柜體的隔離功能。柜體通風驅潮效果良好。
11、金屬封閉式柜體能防止因本身缺陷、異?；蛘`操作導致的內電弧傷及工作人員。
12、電力電纜的連接，電纜頭的安裝位置及連接方式，檢修、試驗時拆線及接線方便，快捷。
13、在金屬封閉式柜體中，凡采用非金F屬制成的隔板加強相間或相對地間絕緣時，高壓帶電裸導體與該絕緣板間保持：10KV不小于30mm的空氣間隙。絕緣板為阻燃材料制成。
14、接地：柜體設有專用的接地導體，此導體為銅質。該接地導體設有與接地網相連的固定連接端子，并有明顯的接地標志。接地回路所能承受的峰值耐受電流和短時耐受電流與主回路相適應；專用接地導體能承受可能出現的Z大短時耐受電流；接地匯流排以及與之連接的導體截面，能通過額定短路開斷電流的87%。
15、軟啟動器有可靠的措施，同時采取必要的過電壓措施，確保干式軟啟動裝置在任何狀況下都有完好運行。
16、干式軟啟動裝置在啟動過程中,具備對電機和軟啟動本身的過載保護功能，對傳動機械的機械保護，消除轉矩浪涌并降低沖擊電流。啟動時電網壓降小，無二次浪涌沖擊。電機均勻加速，無機械沖擊。
17、采用液晶顯示屏操作、觀測簡單，軟啟動柜具有操作密碼保護，柜內設計有連鎖措施，Z大限度的降低對現場運行人員的要求。
18、可以通過調整設定參數優化啟動曲線。
19、啟動時間控制在0-120秒范圍以內，具體時間應由仿真數據和現場工藝實際負載情況，現場調試確定。啟動電流Z大值控制在1.5Ie-4.5Ie范圍以內，實現電流閉環控制，電流的調整為平滑性曲線，無二次沖擊。
20、電動機啟動過程中，通過合理設定參數可使系統壓降不超過5%。依據電動機啟動特性和供電系統情況，通過設計和現場調試，達到啟動時間和啟動電流的Z佳配合。
21、產品可以用400V低壓電動機進行性能測試。
22、產品可以實現軟啟動的控制方式在軟啟動/直接啟動之間切換，并且具有**地/遠方轉換控制開關，實現各種控制。
23、產品顯示屏為液晶顯示屏，人機界面良好?？梢燥@示電機額定電流、平均電流、L1相電流、L2相電流、-L3相電流、-模擬口值% 、輸出電壓% 、啟動 時時間、剎車 時時間
24、柜體部分：柜體框架采用敷鋁鋅板材質，按礦用一般型標準采用雙層柜門，設計結構、材料能夠承受機械力、電動力和熱力的影響。表面經靜電粉末噴涂處理，柜體的表面均為環氧粉沫噴涂.外殼防護等級為IP41，開關柜按IEC有關標準設計生產。
25、柜內所有二次元件必須使用原裝施耐德或ABB產品。

技術參數：

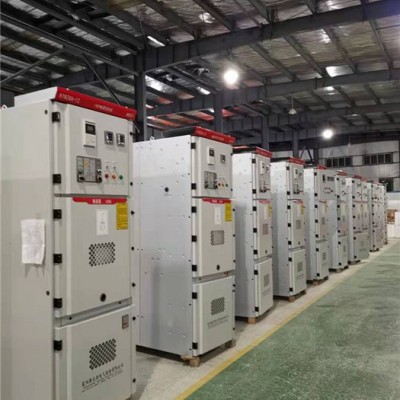

生產現場：

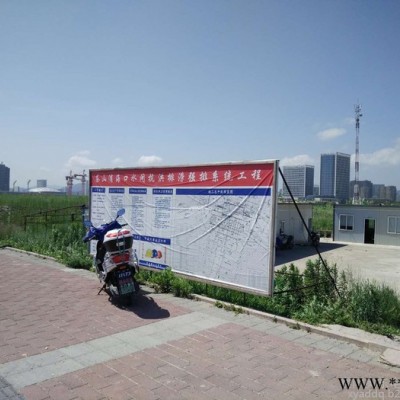

用戶現場：

質量保證：
1、必須保證設備的技術水平，保證所購設備及供應的備件全新、可靠，保證正常的操作和維護下長期使用的要求并且符合本規定的所有技術要求。
2、對整體項目的設計、制造以及質保責任，從合同設備Z終驗收證書的實際簽署日期開始，至12個月后止。在標明壽命期限內不是因?yàn)橘I方的原因發生損壞的部件，賣方予以無償更換。
售后服務：

高壓干式調壓軟啟動柜生產廠家為您介紹的一體式軟啟動柜，高壓固態軟啟動柜，一體化高壓固態軟啟動柜，奧東電氣一體式軟啟動柜通過認證，檢測，各項指示達到標準要求，己在很多水利水電項目上得到很好的應用，對于水利項目來說是安全的保障，柜體采用KYN敷鋁鋅板柜體，更有效的保證了設備的安全性，讓客戶使用的放心，買高壓軟啟動柜廠家，高壓干式固態一體化軟啟動柜 集軟啟動旁路開關柜一體化柜 干式調壓軟啟動柜 降低起動電流軟啟動柜高壓軟啟動器生產廠家，干式固態一體化軟啟動柜 集軟啟動旁路開關柜一體化柜 干式調壓軟啟動柜 降低起動電流軟啟動柜【奧東電氣】500KW高壓軟啟動柜價格 一體化高壓軟啟動柜廠家 高壓干式軟啟動柜。廣東揭陽市 高壓軟起動柜 晶閘管固態軟起動柜價格 物美價優    高壓固態軟起動柜 高壓電機軟起動柜廠家 高壓電機軟啟動柜廠家
