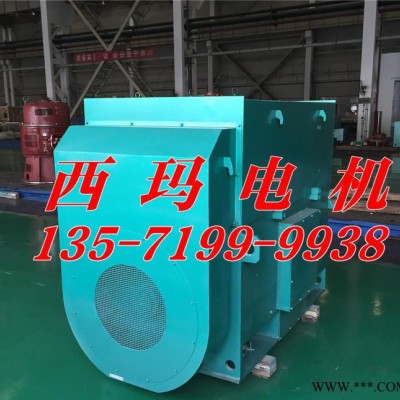

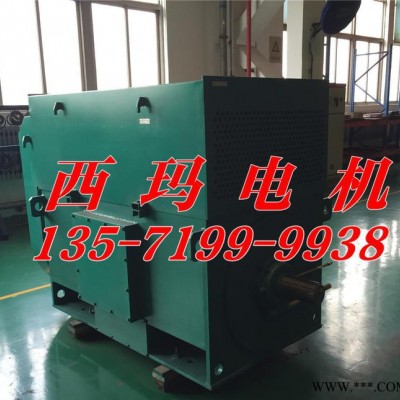

一：YX400-4/YXKS400-4 355KW 6000V西瑪高效高壓電機概述

高效率高壓電動機是在**對中小型異步電動機目標能效規定的基礎上進一步對大型、高壓的節能設計，能效標識適應國際IEC60034-30能效標準。產品冠名為：YX,YXKS,YXKK高效電壓三相異步電動機。

　　本系列電動機的功率等級，安裝方式和公差均符合**標準GB/T755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和GB/T13957及機械行業標準JB/T7593,JB/T10315.1,JB/T0315.2等。電器性能方面效率值在上述標準基礎上降低損耗20%，其它電氣性能符合上述標準要求。

　　電動機的外殼防護等級根據GB/T4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別為IP23,IPW24,IP44和IP54四種。

　　電動機的冷卻方式根據GB/T1993和IEC34-6《旋轉電機冷卻方法》的標準分別為IC01,IC81W,IC616。如果用戶需要其它冷卻方式可另行供貨。

　　電動機的結構和安裝形式為IMB3（臥式帶底腳），符合GB/T997和IEC34-7《電機機構及安裝形式代號》的規定。

二：YX400-4/YXKS400-4 355KW 6000V西瑪高效高壓電機優勢特點

     2.1、優化的電磁設計降低定子銅耗2.1.1、采用先進的絕緣結構工藝，有效提高沖片利用率，合理的槽型選擇增加了銅線導電截面積；2.1.2、采用先進的設備和工藝對線圈制造進行控制，縮小了繞組端部間隙，減少了定子繞組的阻抗。

　　2.2、降低轉子損耗2.2.1、鑄鋁轉子電動機采用高純度鋁錠，并采用先進的鑄鋁工藝，減少和杜絕出現細條和縮孔現象發生，大大減少轉子電阻，從而減少轉子鋁耗；2.2.2、銅條轉子導條與端環焊接采用中頻銀銅焊條焊接，保證焊接牢靠，降低焊接處的接觸電阻，使電動機處于**狀態運行。

　　2.3、降低能耗2.3.1、設計軟件采用有限元分析，對電機磁負荷進行合理分配，使電機運行在**狀態。

　　2.3.2、采用**高導磁降低損耗冷軋硅鋼片，減少磁損耗。

　　2.3.3、提高冷沖設備精度，減少定轉子沖片毛刺，用先進的疊壓工藝有效的控制疊壓質量，減少渦輪損耗。

　　2.4、降低機械損耗2.4.1、滾動軸承采用深溝重型球軸承，既滿足徑向負載承受力又滿足軸向力，其良好的軸承潤滑結構降低了摩擦損耗。

　　2.4.2、在風路設計上我們對流體場和溫度場的數值進行分析并優化了風路結構和風扇設計，使風扇的法線矢量處于**，同等面積的風葉其風量，風壓從優沒從而、從而降低了風扇機械耗。

　　2.5、降低雜散耗2.5.1、定子接線采用先進接線方案，以消弱合成磁場中高次諧波，達到消弱高次諧波引起的附加損耗。

　　2.5.2、對轉子表明進行特殊處理，進一步減小雜散損耗。

　　2.6、絕緣系統本系列電動機采用各種性能得到全面提升的絕緣系統，tgδ—電壓特性、tgδ—溫度特性、彎曲強度、擊穿電壓試驗，熱老化試驗表明本系列電機絕緣系統達到**水平。絕緣采用**云母帶，環保浸漬樹脂并在數控繞線機、漲型機及包帶機上完成線圈制作的每道工序**后經VPI處理。因此絕緣性可靠，機械強度好，防潮能力強。

三、YX400-4/YXKS400-4 355KW 6000V西瑪高效高壓電機使用范圍

本系列電動機可用于驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其它機械設備，在礦山機械行業、石化行業、發電廠等各種工況企業中作原動力使用。用以驅動大型轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料，簽訂技術協議，作為電機特殊設計的依據，并選用派生系列的專用電動機，以確保電機可靠運行。

YX400-4/YXKS400-4 355KW 6000V西瑪高效高壓電機電動機正常工作基本條件：

　　A海拔不超過1000m；B **高環境空氣溫度不超過40**低環境溫度采用滾動軸承的電動機為-15℃，對于采用滑動軸承的電動機為5℃；對YXKS系列電機為5℃；C對YXKS系列電機，冷卻器入口處冷卻水溫度不超過25**溫度為5℃；D**濕月月平均**高相對濕度為90%，同時該月月平均**低溫度為25%；E電源頻率為50Hz±1%；F工作電壓變化范圍不大于額定電壓±5%；G電動機定額為連續工作制S1。
