產地	中國襄陽
是否進口	否
貨號	ADGR-1
產品系列	軟起動器
額定絕緣電壓	12000（V）
額定沖擊耐受電壓	42（KV）
軟起基值電壓	3.3KV
控制電動機功率	1000KW
斜坡下降時間	0-120（s）
突跳起動時間	0.2（s）
產品認證	CCC
訂貨號	ADGR-1
最小包裝數	1臺
物料編號	ADGR-1000
3C證書編號	2007010301227275
規格報價	1000KW
是否跨境貨源	否
額定電流	500（A）
額定電壓	10000（V）
防護等級	IP40
類型	軟起動器
適用電機	三相鼠籠式電機
用途	減壓起動
操作方式	手動
品牌	奧東電氣
型號	ADGR
加工定制	是
質量認證	CCC
應用場景	電動機控制與保護
是否可逆	是

ADGR軟起動柜帶有6種軟起動方式，這6種起動方式適用于各種工況和負載，ADGR 系列軟起動裝置有多種起動方式：限流軟起動、電壓線性曲線起動、電壓指數曲線起動、電流線性曲線起動，電流指數曲線起動；多種停車方式：自由停車、軟停車、制動剎車，軟停+制動剎車，還具有點動功能。用戶可根據負載不同及具體使用條件選擇不同的起動方式和停車方式。
1、限流軟起動
使用限流軟起動模式時，斜坡時間設置為零，軟起動裝置得到起動指令后，其輸出電壓迅速增加，直至輸出電流達到設定電流限幅值Im, 輸出電流不再增大，電動機運轉加速持續一段時間后電流開始下降，輸出電壓迅速增加，直至全壓輸出，起動過程完成。
2、電壓指數曲線
輸出電壓以設定的起動時間按照指數特性上升，同時輸出電流以一定的速率增加，當起動電流增至限幅值 Im 時，電流保持恒定，直至起動完成。使用此模式時，需同時設定起動時間和限流倍數。
3、電壓線性曲線
輸出電壓以設定的起動時間按照線性特性上升，同時輸出電流以一定的速率增加，當起動電流增至限幅值 Im 時，電流保持恒定，直至起動完成。
4、電流指數曲線
輸出電流以設定的起動時間按照指數特性上升，當起動電流增至限幅值 Im 時，電流保持恒定，直至起動完成。使用此模式時，需同時設定起動時間和限流倍數。
5、電流線性曲線
輸出電流以設定的起動時間按照線性特性上升，當起動電流增至限幅值 Im 時，電流保持恒定，直至起動完成。
6、突跳轉矩軟起動
突跳轉矩軟起動模式主要應用在靜態阻力比較大的負載電動機上，通過施加一個瞬時較大的起動力矩以克服大的靜摩擦力矩。該模式下輸出電壓迅速達到設定的突跳電壓，當達到預先設定的突跳時間后降為起始電壓，再根據所設定的起始電壓電流、起動時間平穩起動，直至起動完成。

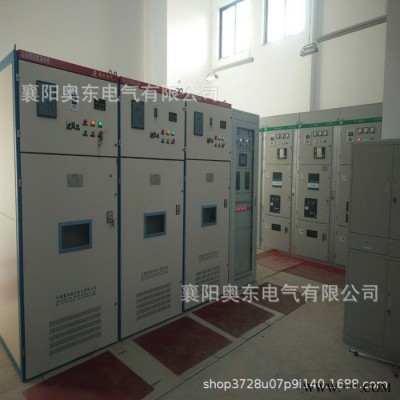

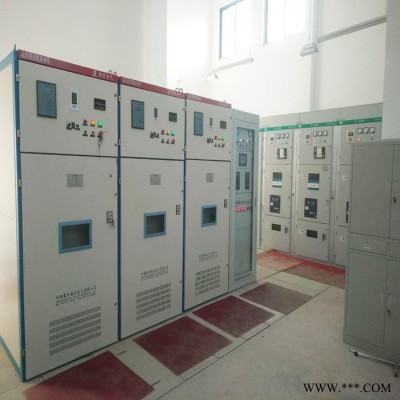

四、水泵現場采用的是限流軟起動方式，現場案例展示（技術支持：0710-3231378 13476391968 喬工）

五、主要性能特點：

**：硬件系統采用美國IT公司的32位高速DSP數字芯片集成控制，軟件系統采用自主獨有的控制，對電機起動過程實現閉環自動跟蹤控制，時刻保障設備起動和運行狀態穩定和**；

快速：DSP控制系統運行速率在150MHZ/S以上，電流調節響應時間20MS;

安全：低電壓的控制系統與高電壓的觸發系統之間的檢測和通信，全部通過光纖鏈路完成。使用光纖來傳輸信號，徹底的解決了信號傳送通道的絕緣問題；

穩定：具有軟起動和軟停車功能，全面保證系統的安全起停，降低起動電流效果好，使電動機平滑平穩的起動；

智能：獨有的人機觸摸式界面交互功能，通過界面輕松設置起動及保護參數，狀態信息動畫設置，操作人員可快速了解電機運行狀態和設備故障信息，電動機起動完成后，對電動機的運行實時有效監控，支持PROFIBUS或MODBUS協議通過接口RS485實現；

環境：根據要求可定制適應高海拔、潮濕、嚴寒等嚴酷環境，可頻繁起動，一種規格的固態軟起動裝置可適用相同電壓等級額定電流以下的不同電機，方便實現一拖多臺電機的現場工況，ADGR固態軟起動柜采用低功耗控制技術**大每小時可起動5次以上，滿足不同工況對頻繁起動的要求；

節能：高壓固態軟起動核心器件高壓可控硅斬波調壓損耗小，軟起動在起動過程電能損耗在設備額定功率1%以內，運行過程基本無損耗；

六、軟停車方式：

1、自由停車：當參數中軟停車時間和剎車時間同時設置為零時為自由停車模式，軟起動裝置接到停機指令后，首先封鎖旁路接觸器的控制繼電器并隨即封鎖主電路晶閘管的輸出，電動機依負載慣性自由停車；

2、軟停車：當軟停車定不為零時，在全壓狀態下停車則為軟停車，在該方式下停機，當軟起動裝置設置了軟停時間，并且設置了剎車時間，軟起動裝置首先斷開旁路接觸器，軟起動裝置的輸出電壓在設定的軟停車時間內逐漸降至所設定的軟停車電壓值，軟停車過程結束。（技術支持：0710-3231378 13476391968 喬工）

七、訂貨須知：

1、當電機輸出功率由于與功率因數等原因有關時，奧東電氣會根據您的具體要求特別訂制選型，以上型號對應電機功率數據僅供參考，實際以用戶電機銘牌的實際參數為準，電機額定電流臨界或重負載時，可選高一個規格的選型。

2、電壓等級涵蓋規格3-15KV，電流等級涵蓋65A-1500A(高一個的檔次產品貨期需根據中控硅供貨情況確定)

3、超出以上規格范圍請與奧東電氣有限公司聯系，我公司根據要求另行設計。

八、售后服務承諾：

1、免費指導安裝調試及操作維修培訓。

2、咨詢和做方案半小時內給予明確答復。

3、現場服務時效：省內24小時，省外48~72小時，節假日不休。

4、服務態度熱情周到，調試維護及時完善。

奧東電氣ADGR高壓固態軟起動柜，有效降低起動電流的高壓固態軟起動柜，帶有6種軟起動方式的高壓電機固態軟起動柜適用于各種工況，比如水利，水電，化工，鋼鐵，紡織，糖廠等使用不同的負載，但可以同樣的高壓固態軟啟動柜，因為高壓固態軟起動柜有多種起動方式，可以滿足不同的負載起動，如果有什么疑問，可來電垂詢，奧東電氣專業為您技術解答。 價格說明 一般情況下： 劃線價格：劃線的價格可能是商品的銷售指導價或該商品的曾經展示過的銷售價等，并非原價，僅供參考。
