JHH-100對礦用通訊分線箱 礦用電話分線盒 防爆電話分線盒質量優良，電話分線箱電話接線盒 鑄鐵防爆接線盒**

JHH-100對礦用通訊分線箱 礦用電話分線盒 防爆電話分線盒 電話分線箱 電話接線盒 鑄鐵防爆接線盒

JHH-10，JHH-20，JHH-30，JHH-50，JHH-100對礦用電話分線盒

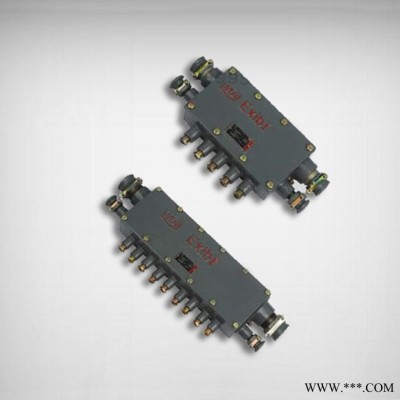

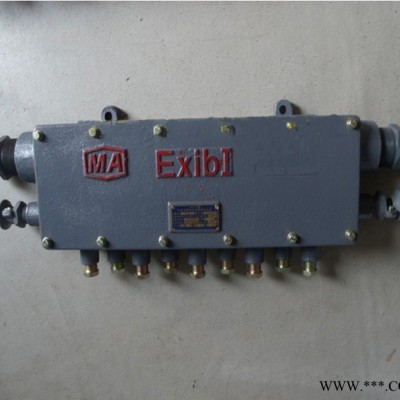

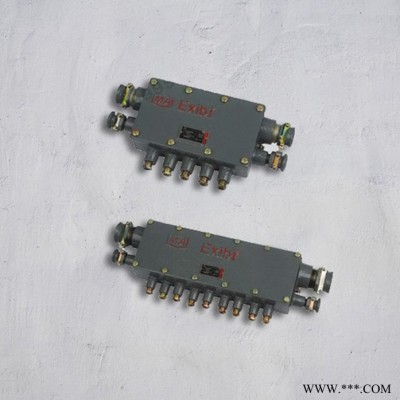

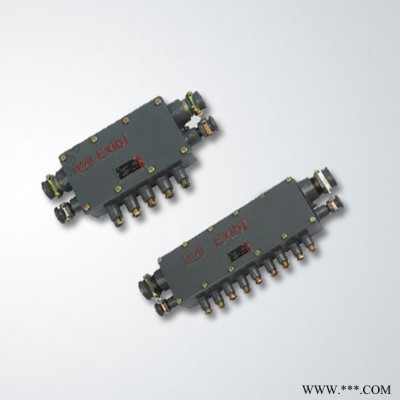

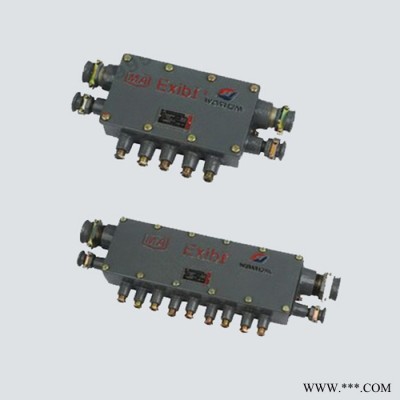

BHD-型礦用隔爆型電纜通訊分線箱10T、20T、30T、40T、50T

一、概述

BHD-型礦用隔爆型電纜通訊分線箱屬于本質安全型固定式電纜多通分線箱，是根據Q/HX003-2007標準行產的。是本質安全型電路的電纜電線的接線和分線裝置，主要用于含有甲烷和煤塵及ⅡB類以下**性混合物的環境中。它具有防塵、防潮、結構緊湊、接線牢靠、電線電纜不易撥脫等優點。

本接線盒電纜進出口管理，覆蓋率寬等特點，產品有五排接線端子。接線盒有13不同大小的進出線喇叭口，適合于HUYV型系列礦用通訊電纜以及PUYV系列礦用信號電纜的分接線之用，只能用在有防爆合格證號的本安通訊系統中用于本安電路電纜的延長或縮短或分線。

二、技術參數

1、主要技術指標：

（1）額定電壓 60V

（2）額定電流 3A

2、連接電線根數50對。

3、環境條件：

（1）環境溫度-10℃-+40℃；

（2）相對溫度：≤95%（+25℃時）；

（3）適用于無激烈振動、沖擊、有濺水、煤塵與瓦斯**的危險場所。

三、結構特性：

1、盒體系高強度灰口鑄造鐵制造而成。

2、所有進線裝置均密封良好，接線牢靠、電線電纜不易撥脫。

3、JHH-13型有5排接線端子，接線端子排通用性能良好，盒體內外均設接地螺釘。

4、接線盒可落地放置，也可掛放，固定在巷道內，使用時，用配套的專用工具擰開螺釘，即可取下罩蓋，在連接軸周圍裝有接線裝置，電纜可通過喇叭口引入，接線端子采用接線排，整個結構設計合理，強度高，密封性能好，裝、接方便，適用于井下惡劣環境中工作。

四、使用說明

1、根據使用電纜的對數，直徑選擇相應的接線盒。

2、接線盒可落地放置，也可掛放，固定在巷道內。

3、安裝時先擰開壓緊螺母，即可取下罩殼。

4、接線時先擰開引入裝置的壓緊螺母或壓緊夾板，取下墊圈、密封圈，并套在相應電纜外徑的適當位置，將電纜穿入引線裝置內。

5、剝開電纜，并根據連接位置把電纜接入芯線分扎成小把。

6、根據要求連接關系，將電纜分別接入接線端子。

7、連接完畢后，擰緊壓緊螺母和壓緊夾板。

8、蓋上罩殼，注意墊好密封圈旋緊螺母。

警告：應在斷電的情況下進行聯接器的接線操作。

接線完成后應注意蓋與座以及喇叭口的密封。
