光纖熔接接線盒 臥式光纜接頭盒 塑料材質 地埋結構

立式塑料接頭盒

 光纜接續盒適用于各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連接。盒體采用進口增強塑料，強度高，耐腐蝕，終端合適用于結構光纜的終端機房內的接續，結構成熟，密封可靠，施工方便 。

特性 材料緊固耐用，可抵御各種惡劣環境。 適用于架空、管道、直埋的各類光纜工程。 可供12芯、24芯、48芯及144芯以上的光纜接續工程。

專用于光纜的室內終端既然續，其端接口可根據工程實際需要隨意更換，適配性強，且操作簡便，無需特殊工具。本系列產品存儲光纜接頭**大容量為48個，內配金屬層疊式光纜收容盤（每盤8芯）或ABS塑料書面翻轉式光纜收容盤（每盤12芯），用戶可根據實際需要靈活調配。光纜盤留彎曲半徑大于45mm，光纜無附加盤留損耗。該系列產品可按用戶要求配裝信號線接線柱及接地裝置。

1、應用范圍：市話農話網絡系統，數據、圖象傳輸系統，線路通信系統、有線電視系統等。
2、適用光纜類型：束管型、骨架型、層絞型等。
3、盒體材料：冷軋鋼板、環氧防銹底漆、聚氨脂面漆。
4、光纜接頭存儲容量：3芯（MI N），48芯（MAX）。
5、適用光纜外徑：Φ8mm-Φ20mm

特性:

1、 環境溫度：-20℃～+40℃
2、相對溫度：不大于90%（+40℃）
3、大氣壓力：86-104Kpa
4、涂層附著力：11級
5、振動實驗：P2頻率為10-55Hz，加速度為50m/s2振動產品無彎曲、無形變
6、碰撞實驗：經加速度250m/s2，振動維持時間為6ms，頻率為1Hz，碰撞1000±10次，產品無彎曲、無形變、結構無散落。
7、盒體采用輕質冷軋鋼板電鍍鋅鈍化、環氧防銹底漆、聚氨脂面漆新工藝。

光纖曲率半徑：50mm

環境溫度：-40℃ - +55℃

大氣壓力：70kPa -C 106kPa

使用壽命：20年

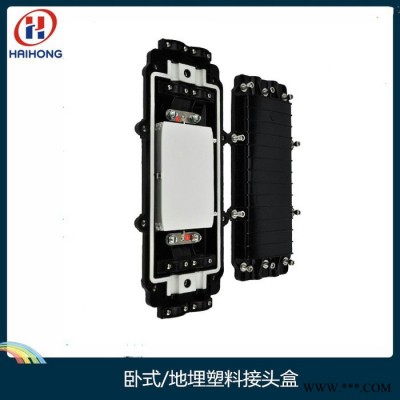

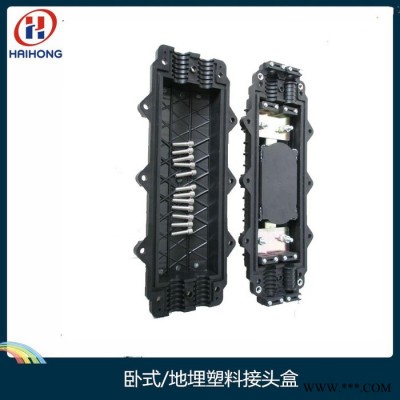

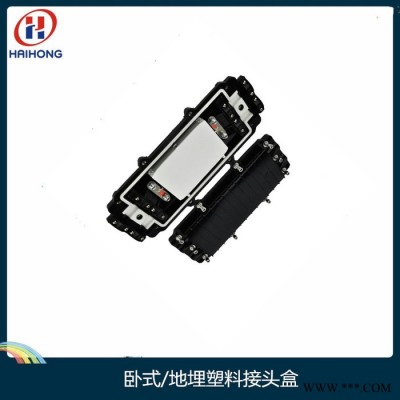

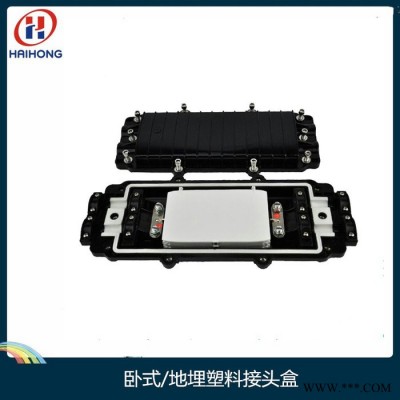

臥式塑料接頭盒

臥式接頭盒是光纜接續盒通俗的叫法，又稱光纜接續包、光纜接頭包和炮筒,主要是在適用于各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連接。盒體采用進口增強塑料，強度高，耐腐蝕，終端盒適用于結構光纜的終端機房內的接續，結構成熟，密封可靠，施工方便 。 廣泛用于通信、網絡系統，CATV有線電視、光纜網絡系統等等。用于兩根或多根光纜之間的保護性連接、光纖分配，是用戶接入點常用設備之一，主要完成配線光纜與入戶線光纜在室外的連接作用，并可根據FTTX接入需要安裝盒式或簡式光分路器。
尺寸：高度460mm 內徑Φ135mm **大外徑Φ165mm
入纜孔頸：Φ20mm
單盤芯數：12/24
**大熔纖盤：**小容量4芯**大容量144芯.
**大熔纖盤數：6
拉伸密封性：2000N軸向拉力，不漏氣。
耐電壓強度：15KV(DC)。
拉伸密封：產品充氣后，能承受2000N的軸向拉力，不漏氣。
沖擊密封：產品充氣后，能承受沖擊能量16N*m（牛頓*米）的沖擊三次，產品無裂痕，不漏氣。

其它各項性能要求均符合YD/T814.1-2004標準要求。
