ZDY錐形轉子三相異步電動機

ZDY錐形轉子三相異步電動機

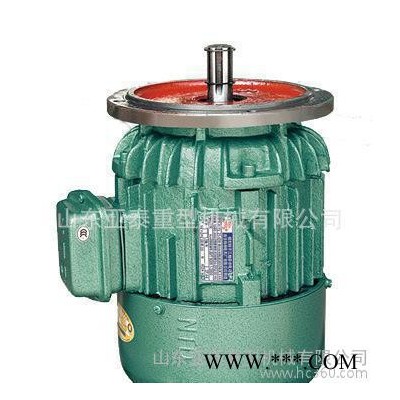

ZDY23-4-2.2KW錐形轉子三相異步電動機
































ZDY錐形轉子三相異步電動機
ZDY12-4 0.4KW錐形轉子三相異步電動機

ZDY21-4 0.8KW錐形轉子三相異步電動機

ZDY22-4 1.5KW錐形轉子三相異步電動機

ZDY23-4 2.2KW錐形轉子三相異步電動機

山東亞泰重型機械有限公司專業生產廠家專業批發廠家起重機電機,電動葫蘆電機,行車電機,雙梁電機,單梁電機,龍門吊電機,行吊電機,天車電機,電話:13455734286

    南京鑫元機電有限公司原名南京起重電機總廠，建立于1970年，是生產單、雙梁及各種場合用起重電機和建筑機械用電機的專業廠家，現有員工400多人，年產值達3億元。企業經過多年改革創新，依靠科技、強化管理，以優質產品占有市場，已形成一定規模的錐形轉子電動機制造企業。2006年，經過一系列的改制與戰略部署，南京起重電機總廠由國有企業轉型為民營企業，成為南京金箔集團旗下重點企業，并正式更名為南京鑫元機電有限公司。

    公司主營ZD、ZDY、ZDS、ZDR系列起重電機；YDE、YDEZ系列軟起動電機；BZD、BZDY系列防爆電機；YHZ系列方型電機；YEZ系列建筑機械用電機；YZR3系列冶金用起重電機等。

    我公司在南京市江寧區科學園征地200多畝，投入巨資建造了新型現代化機電工業區，一、二期廠房建筑面積40000多平方米，生產線全部按照上海機電設計研究院整體設計的規劃要求建設。公司擁有專業的技術支持，5個專業技術攻關組，具備完整、科學的質量管理體系，已通過ISO9001國際質量體系認證、3C認證、CE認證等。公司擁有大量先進、專業的生產設備、自動化流水線和檢測儀器，產品零部件采用先進數控機床加工。產品暢銷國內市場，在全國多個省市及地區均設有銷售網點。

    鑫元人堅持“敢于開拓，勇于創新；自力更生，艱苦奮斗；居安思危，永無句號”的金箔精神，秉承“與時俱進，銳意進取”的經營理念，堅決走“科學化、正規化、規?；?rdquo;發展之路，以瀕江近海的優越條件和科技實力的基礎，以目標管理為先導，以優質產品為重點，不斷為顧客提供方便、快捷的優質服務，為適應市場經濟發展的需要而努力，進一步提升企業的知名度，為廣大用戶做出不懈地努力，更期盼友好合作與發展，為起重機械行業發展做出積極的貢獻。

一.產品概述

ZDY型錐形轉子三相異步電動機是ZD系列派生電機，帶有自動剎車裝置，適用于電動葫蘆的小車運行電機或要求起動轉矩較小及制動較平緩的機械裝置的驅動。2007年8月通過ISO9001國際質量體系認證。

二.結構

本系列電動機為自冷式，前端蓋有連接法蘭。

定子：定子鐵心嵌完線以后，漆浸前進行沖擊耐壓試驗一分鐘，經浸漆烘干后成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。

電動機的絕緣等級B級。

轉子：采用熱套工藝將鑄鋁轉子固定在軸上，轉子經校正平衡，運轉平穩，振動小。

風扇制動輪及風扇罩：除0.2～0.8KW電機風扇制動輪采用鑄鐵件和鑄鋁件兩種材料外，其它品種電機均采用ZL203（GB1173-84）鋁合金制成，并配有石棉橡膠制動環。風扇罩由08F鋼板拉伸后沖孔制成，風路暢通，外形美觀，剛性好。

三.制動原理

    在電源接通時，轉子軸向磁拉力克服彈簧力推開制動輪，電機旋轉。切斷電源、轉子在彈簧力的作用下復位，制動環對電機制動而停止運行。

四.ZDY系列產品平面圖

　　主要性能參數及安裝尺寸：

 五.ZDY系列安裝尺寸及相關參數


具體產品使用保養開箱等使用細節詳情請見：隨機附送的產品說明書！

    南京江陵機電集團有限公司創建于2000年6月，是專業生產起重、建筑設備用錐形轉子電動機的具有獨立法人資格的江蘇省民營科技企業。

    公司占地面積4萬平方米 ，建筑面積1.6 萬平方米 。擁有各類機械加工設備400臺套，各種生產專用檢測設21臺套，計量檢測器具400件。擁有固定資產2000萬元。職工總?cè)藬?shù)700人，其中技術人員40人，中高級技術人才12人。公司生產“永力”牌起重建筑用0.2-24KW各種常規和非標的快慢速錐形轉子電動機，年生產量45萬臺，年產值3億元。

    “永力”牌電機通過國家檢測中心型式試驗，獲得型式試驗合格證。公司2000年9月獲得市級計量合格確認2003年4月通過ISO9001-2000質量管理體系認證，并被省科委評為江蘇省民營科技先進企業，連續五年被區委、區政府評為“光彩之星先進企業”。2007年3月被評為南京名牌產品。

    公司擁有強大的技術支持，與東南大學電氣工程學院緊密合作，共同研制了錐形轉子電動機計算機輔助設計軟件，結構設計采用CAD輔助設計，并已應用到生產制造實踐中。產品關鍵部件加工采用加工中心、數控機床及專用設備，保證了加工精度。電機線包采用真空浸漆處理，出廠試驗采用電腦自動測試專用設備。產品范圍覆蓋面廣，主要產品有：為起重機械配套的ZD 、ZDY、ZDS、YSZ系列錐形轉子電動機、ZDR轉子繞線式錐形轉子電動機。為建筑機械配套的 YEZ 系列錐形轉子電動機。

    公司生產的錐形電機產品已銷往全國各地。國內各大主機廠及名牌企業，如天津起重設備有限公司、南京起重機械總廠有限公司等均用我公司電機配套，且各種非標電機和變極雙速電機被選用出口到韓國、北美、南美、中東、東南亞等地區。改進后的雙電機組通過加工中心加工，已被行業認定為優質產品。

    通過全公司廣大員工的努力，公司一躍成為全國生產錐形電機最大的企業，銷售占全國總銷售量的50%以上。

    “創一流企業，出優質產品”是江陵機電人持續追求的目標。銷售部總經理許西干攜公司全體員工竭誠歡迎新老客戶惠顧，通過你我誠信合作，實現互惠互利。

ZDY系列錐形繞線轉子三相異步電動機


ZDY系列錐形繞線轉子三相異步電動本系列電機為錐形轉子三相異步電動機，帶有自動剎車裝置，具有起動轉矩大，制動可靠，結構緊湊，體積小，重量輕以及適用安全、維護方便等特點，本系列電機常用于起重運輸機械行業，特殊的設備需要迅速制動，頻繁起動，正反交替通行的場所。不適用于有易燃易爆及有熔化金屬、有爆炸危險，酸堿類蒸汽的工作環境。本系列電機型號有：ZD、ZDW、ZDS、功率：0.4KW－24KW，防護等級IP44/IP54.　

ZD1錐形三相異步電動機,ZDY型錐形三相異步電動機

ZDl型錐形轉子三相異步電動機,ZDY型錐形轉子三相異步電動機系CDl型電動葫蘆配套用電動機，其中ZDl型供起吊用，ZDY型供行走用，本系列電機為封閉自扇冷式，轉子為園錐臺體形且為鼠籠式結構，電機本身帶有制動器，能夠可靠迅速的制動．電機有較高的起動轉矩．因此也可供機床、紡織、電子及通用機械等行業有以上要求的場所使用。

ZDY錐形三相異步電動機主要技術參數

    南京特種電機廠有限公司始建于1965年，1970年起制造錐形轉子電動機，目前是我國起重機械規模最大的錐形電機生產企業?，F(xiàn)為中國中小型電機協會、中國電器工業協會、中國建設機械工業協會成員單位、中國重型機械工業協會起重葫蘆分會理事單位。公司占地面積66000平方米，建筑面積31000平方米，現有員工850人，其中工程技術人員130人。擁有各類機械加工設備400余臺套。專業化程度高，質量檢測手段完備，年綜合生產能力180萬千瓦。

   公司專業制造錐形電機四十多年來，勵精圖治，開拓創新，以振興民族工業為已任，不斷為全國起重機械、建設機械推出高品質的錐形轉子電機配套產品。公司生產的錐形轉子電機注冊商標為“合力”牌，該商標榮獲江蘇省著名商標，南特電機以其高質量、高穩定性最受業內人事信賴，并成為全國用戶首選使用的品牌電機。

公司主要產品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重機械配套用電機及隔爆型錐形電機；YEZ、YEZW、YEZS系列建設機械配套用電機；YZR2系列起重冶金電機，YZZ系列升降機專用電磁制動電機，YDE系列軟啟動電機?？蔀橛脩魡为氃O(shè)計多種規格型號的“非標”電機。

    公司熱切希望與行業內外各界朋友攜手合作，共創未來。

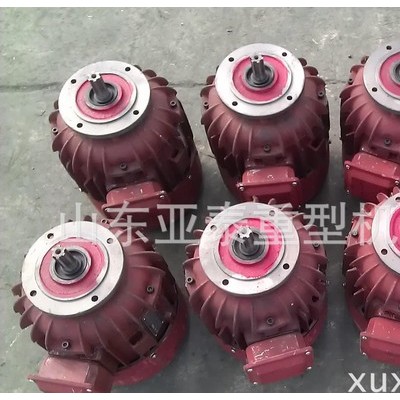

ZDY系列錐形轉子三相異步電動機

生產研發

   山東亞泰重型機械有限公司創建于2007年 ，地處山東省起重工業園區，企業投入資本金858萬元，為股份制企業，公司占地20000平方米，建筑面積8500平方米。2008年銷售收入2068萬元，實現利稅250萬元；2009年銷售收入3018萬元 ，實現利稅249萬元，現公司擁有沖壓、嵌線、金工、裝配等六大車間，各類專業技術人員占全廠人數的35%，目前設備在國內同行業屬較領先地位。
　　我公司產品質量性能穩定 、技術先進，性能和價格比等方面，都優于同行業廠家。

    公司主要產品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重機械配套用電機及隔爆型錐形電機；YEZ、YEZW、YEZS系列建設機械配套用電機；YZR2系列起重冶金電機，YZZ系列升降機專用電磁制動電機，YDE系列軟啟動電機?？蔀橛脩魡为氃O(shè)計多種規格型號的“非標”電機。
　　經過近幾年的產品市場投放和客戶反饋調查 ，我公司的ZD 、BZD 、MD、BZDS四大系列產品 ，質量主要優點 ：功率大 、噪音低、性能穩定、售后服務配套條件好！特別是我公司的主導產品：“BZD隔爆型錐形電動機，其組成隔爆外殼件 ，均按GB3836.2的規定，做水壓測驗，以保證承受最大的內部爆炸壓力；轉子鑄鋁，定子繞線均采用QZY聚酯胺高強度漆包線 ，F(xiàn)級絕緣，電機內部火焰不會通過隔爆外殼面，而引起外界爆炸性混合物發生爆炸。增強了工礦作業使用的絕對安全系數 。
　　市場，是優勝劣汰的經濟，質量是企業的命脈，向市場要錢，讓質量說話，為進一步提高我公司產品質量和信譽，真正為用戶負責，保證質量全面達到技術標準，最近公司又作了如下調整，進一步加強質檢部、倉庫和車間質檢員的配合，使其對工作各盡其責，對所有外購件和自制半成品等嚴格檢驗控制，按技術要求辦事，對任何人，公平對待，不徇私情；對成、次、廢品嚴格分倉管理，質量有問題的產品，堅決不讓出廠；不合格材料，不準入庫。裝配車間，設有微機管理質量監控系統，專人逐件檢查，使產品電流，電壓及各種待測參數，都控制在最優狀態！市場就是戰場，我公司幾年來，嚴格按市場發展規律，執行同樣質量比價格，同樣價格比質量，同質同價比服務的原則，誠信為本，以質取勝，在客戶中樹立了良好的企業形象！
　　“奉獻一流產品，提供滿意服務”是公司的經營方針。亞泰人將通過不斷進取和努力，把公司建成為“服務水平一流、管理水平一流、社會效益一流、經濟效益一流的現代化企業。

相關產品介紹

BZD隔爆型錐形轉子制動三相異步電動機

YDE系列實心轉子制動三相異步電動機

YEZS系列建筑起重機械用錐形轉子制動三相異步電動機

YEZ系列錐形轉子電動機

YZR2系列起重及冶金用繞線轉子三相異步電動機

YZZ系列電磁制動三相異步電動機

ZDR系列錐形繞線轉子三相異步電動機

ZDS1型雙電機組(子母式)錐形轉子制動三相異步電動機

ZDY系列錐形轉子三相異步電動機

ZD系列錐形轉子三相異步電動機

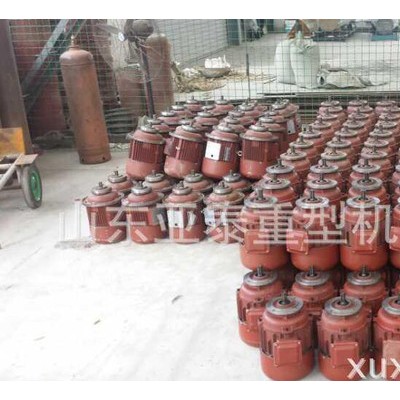

廠區一角

售后服務

安裝與調整

　　電動機采取凸緣安裝方式。前端蓋上四孔作為安裝用孔．前端蓋的外圓及端面B作為定位面。前端蓋C面上60000型軸承系與電動葫蘆卷筒配合用．對于一般場合可以不要。

　　機座接線盒上四螺孔電動葫蘆斷火限位器用，對一般場合可以不用。為了保證電動機可靠工作．制動裝置需調整得當，轉子軸向移動量1.5mm右．不宜小于1mm．過小的移動量往往會使制動環與后端蓋不能完全脫離．造成相互的摩擦．增加損耗并引起發熱，嚴重時會燒壞繞組使電機停轉；另一方面移動量也不宜過大．以防沖擊力太大而損壞制動環．且使制動不良。

　　具體調整移動量的方法如下：卸下鎖緊螺母上的圓柱頭六角螺釘．用板手旋鎖緊螺母．每次旋轉12孔的角度，裝上六角螺釘測試制動情況．反復調整直至制動符舍要求為止．(如電動機裝于電動葫蘆時．則可用電動葫蘆起吊重物的下滑量為依據逐一整來確定制動情況的好壞)對13KW、18.5Kw電動機順時針旋轉鎖緊螺母是增大移動量，這時彈簧壓力減小．制動力矩也相應減小，反之逆時針旋轉鎖緊螺母時移動量減?。畯椈蓧毫υ龃螅苿恿叵鄳?yīng)增大。

維護保養

　　1、不能隨意拆卸某一部件(如制動輪、風扇罩)后開機試車。開機前必須裝配完整，安裝可靠。

　　2、制動環為易損件。當發現正常的制動調整方式不能見效時．就應檢查制動環是否完好，如有損壞則應及時更換。

　　3、電機應定期拆下維護．對軸承進行清洗并加入適量潤滑脂。

　　電動機拆卸順序如下：首先整機從配套主機上拆卸下來．然后按：風扇罩(端罩)一一鎖緊螺母一一風扇制動輪一一前端蓋(l3KW、18.5KW為后端蓋)一一轉子裝配一一后端蓋(13Kw、18.5KW為前端蓋)的順序拆卸，切不可任意亂拆。

質量保證

　　凡本公司產品售出時完全符合其所公布的各項規定，只要正確地安裝．都可以正常地使用。在用戶遵守本公司提供的安裝 、使用、維護及儲存的條件下．產品的質量保證期為產品在用戶妥善保管和合理安裝正確使用情況下．自使用日算起12個月或自發貨日算起為24個月應能正常工作 ，如確因產品質量制造不良而不能正常使用時，本公司將對售出產品無償進行修理或更換。

　　上述的保證范圍，井未包含因用戶使用不當，維修、保養不足、操作環境規格的忽略用戶自行改變產品而造成的故障,也不包含易損件的更換。
