產品價格￥50.00元/個
產品品牌SHNK
最小起訂≥1 個
供貨總量100 個
發貨期限自買家付款之日起 天內發貨
瀏覽次數792
企業旺鋪http://www.qhdyj.net/index.php?homepage=nengken168
更新日期2021-08-06 17:03
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：盧秋萍(先生) 業務經理
聯系手機：
聯系固話：
聯系地址：中國上海奉賢區沿錢公路５５９９號１００６８室
品牌： |
SHNK |
所在地： |
上海 |
起訂： |
≥1 個 |
供貨總量： |
100 個 |
有效期至： |
長期有效 |
額定轉速： |
910 |
材質： |
鑄鐵 |
| 額定轉速 | 910 |
|---|---|
| 材質 | 鑄鐵 |
| 產品類型 | 配件 |

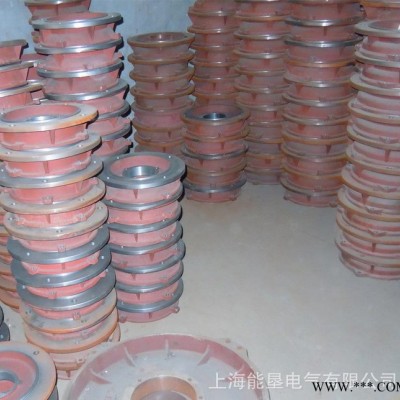

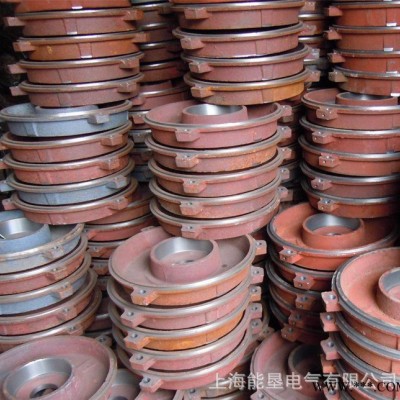

| 配件名稱 | 電機前后端蓋 |
| 適用對象 | 三相異步電機 |
| 適用范圍 | 三相異步電機 |
| 品牌 | 上海能墾 |
| 型號 | Y2-90 |
| 加工定制 | 是 |
概述
Y系列（IP44）電機是全封閉、自扇冷三相鼠籠型一般用途的電機，具有高效、節能、起動力矩大、噪音低、振動小，可靠性高等特點。安裝尺寸符合IEC標準，功率與機座號的配置關系符合DIN標準。外殼防護等級IP44。使用場所：不可含易燃、易爆或腐蝕性氣體。
規格表
上海能墾電氣有限公司
電話：0577-27875086
聯系人：盧小姐 15869674765
www.shnengken.com
概述
Y系列（IP44）電機是全封閉、自扇冷三相鼠籠型一般用途的電機，具有高效、節能、起動力矩大、噪音低、振動小，可靠性高等特點。安裝尺寸符合IEC標準，功率與機座號的配置關系符合DIN標準。外殼防護等級IP44。使用場所：不可含易燃、易爆或腐蝕性氣體。
規格表
| 型號 Type | 功率 Power(kw) | 型號 Type | 功率 Power(kw) | 型號 Type | 功率 Power(kw) | 型號 Type | 功率 Power(kw) |
| Y80M1-2 | 0.75 | Y160M2-2 | 15 | Y250M-4 | 55 | Y315L1-8 | 90 |
| Y80M1-4 | 0.55 | Y160M-4 | 11 | Y250M-6 | 37 | Y315L2-8 | 110 |
| Y80M2-2 | 1.1 | Y160M-6 | 7.5 | Y250M-8 | 30 | Y315L1-10 | 75 |
| Y80M2-4 | 0.75 | Y160M1-8 | 4 | Y280S-2 | 75 | Y315L2-10 | 90 |
| Y90S-2 | 1.5 | Y160M2-8 | 5.5 | Y280S-4 | 75 | Y355M-2 | 250 |
| Y90S-4 | 1.1 | Y160L-2 | 18.5 | Y280S-6 | 45 | Y355L-2 | 315 |
| Y90S-6 | .75 | Y160L-4 | 15 | Y280S-8 | 37 | Y355M-4 | 250 |
| Y90L-2 | 2.2 | Y160L-6 | 11 | Y280M-2 | 90 | Y355L-4 | 315 |
| Y90L-4 | 1.5 | Y160L-8 | 7.5 | Y280M-4 | 90 | Y355M1-6 | 160 |
| Y90L-6 | 1.1 | Y180M-2 | 22 | Y280M-6 | 55 | Y355M2-6 | 200 |
| Y100L-2 | 3 | Y180M-4 | 18.5 | Y280M-8 | 45 | Y355L-6 | 250 |
| Y100L1-4 | 2.2 | Y180L-4 | 22 | Y315S-2 | 110 | Y355M1-8 | 132 |
| Y100L2-4 | 3 | Y180L-6 | 15 | Y315S-4 | 110 | Y355M2-8 | 160 |
| Y100L-6 | 1.5 | Y180L-8 | 11 | Y315S-6 | 75 | Y355L-8 | 200 |
| Y112M-2 | 4 | Y200L1-2 | 30 | Y315S-8 | 55 | Y355M1-10 | 110 |
| Y112M-4 | 4 | Y200L2-2 | 37 | Y315S-10 | 45 | Y355M2-10 | 132 |
| Y112M-6 | 2.2 | Y200L-4 | 30 | Y315M-2 | 132 | Y355L-10 | 160 |
| Y132S1-2 | 5.5 | Y200L1-6 | 18.5 | Y315M-4 | 132 | ||
| Y132S2-2 | 7.5 | Y200L2-6 | 22 | Y315M-6 | 90 | ||
| Y132S-4 | 5.5 | Y200L-8 | 15 | Y315M-8 | 75 | ||
| Y132S-6 | 3 | Y225S-4 | 37 | Y315M-10 | 55 | ||
| Y132S-8 | 2.2 | Y225S-8 | 18.5 | Y315L1-2 | 160 | ||
| Y132M-4 | 7.5 | Y225M-2 | 45 | Y315L2-2 | 200 | ||
| Y132M1-6 | 4 | Y225M-4 | 45 | Y315L1-4 | 160 | ||
| Y132M2-6 | 5.5 | Y225M-6 | 30 | Y315L2-4 | 200 | ||
| Y132M-8 | 3 | Y225M-8 | 22 | Y315L1-6 | 110 | ||
| Y160M1-2 | 11 | Y250M-2 | 55 | Y315L2-6 | 132 |
安裝型式
| 示意圖 Diagram | ||||||||||||
| 安裝型式 Mounting | B3 | B5 | B35 | V1 | V3 | V5 | V6 | B6 | B7 | B8 | V15 | V38 |
| 機座號 frame No. | 80-355 | 80-255 | 80-355 | 80-355 | 80-160 | 80-160 | 80-160 | 80-160 | 80-160 | 80-160 | 80-160 | 80-160 |
外形及安裝尺寸
,
| 機座號 frame No. | 級數 Poles | 安裝尺寸 Mounting Dimension | 外形尺寸 Overall Dimension | ||||||||||||||||||
| H | A | B | C | D | E | F | G | K | M | N | P | R | S | T | AB | AC | AD | HD | L | ||
| 80M | 2,4 | 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 10 | 165 | 130 | 200 | 0 | 12 | 3.5 | 165 | 175 | 150 | 175 | 290 |
| 90S | 2,4,6 | 90 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 10 | 165 | 130 | 200 | 0 | 12 | 3.5 | 180 | 195 | 160 | 195 | 315 |
| 90L | 2,4,6 | 90 | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 10 | 165 | 130 | 200 | 0 | 12 | 3.5 | 180 | 195 | 160 | 195 | 340 |
| 100L | 2,4,6 | 100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 12 | 215 | 180 | 250 | 0 | 15 | 4 | 205 | 215 | 180 | 245 | 380 |
| 112M | 2,4,6 | 112 | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 12 | 215 | 180 | 250 | 0 | 15 | 4 | 245 | 240 | 190 | 2635 | 400 |
| 132S | 2,4,6,8 | 132 | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 12 | 265 | 230 | 300 | 0 | 15 | 4 | 280 | 275 | 210 | 315 | 475 |
| 132M | 2,4,6,8 | 132 | 216 | 178 | 89 | 38 | 80 | 10 | 33 | 12 | 265 | 230 | 300 | 0 | 15 | 4 | 280 | 275 | 210 | 315 | 515 |
| 160M | 2,4,6,8 | 160 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 15 | 300 | 250 | 350 | 0 | 19 | 5 | 330 | 335 | 265 | 385 | 605 |
| 160L | 2,4,6,8 | 160 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 15 | 300 | 250 | 350 | 0 | 19 | 5 | 330 | 335 | 265 | 385 | 650 |
| 180M | 2,4,6,8 | 180 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 15 | 300 | 250 | 350 | 0 | 19 | 5 | 355 | 380 | 285 | 430 | 670 |
| 180L | 2,4,6,8 | 180 | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 15 | 300 | 250 | 350 | 0 | 19 | 5 | 355 | 380 | 285 | 430 | 710 |
| 200L | 2,4,6,8 | 200 | 318 | 305 | 133 | 55 | 110 | 16 | 49 | 19 | 350 | 300 | 400 | 0 | 19 | 5 | 395 | 420 | 315 | 475 | 775 |
| 225S | 4,8 | 225 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 19 | 400 | 350 | 450 | 0 | 19 | 5 | 435 | 475 | 345 | 530 | 820 |
| 225m | 2 | 225 | 356 | 311 | 149 | 55 | 110 | 16 | 49 | 19 | 400 | 350 | 450 | 0 | 19 | 5 | 435 | 475 | 345 | 530 | 815 |
| 225M | 4,6,8 | 225 | 356 | 311 | 149 | 60 | 140 | 18 | 53 | 19 | 400 | 350 | 450 | 0 | 19 | 5 | 435 | 475 | 345 | 530 | 845 |
| 250M | 2 | 250 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 490 | 515 | 385 | 575 | 930 |
| 250M | 4,6,8 | 250 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 490 | 515 | 385 | 575 | 930 |
| 280S | 2 | 280 | 457 | 368 | 190 | 65 | 140 | 18 | 58 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 550 | 585 | 410 | 640 | 1000 |
| 280S | 4,6,8 | 280 | 457 | 368 | 190 | 75 | 140 | 20 | 67.5 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 550 | 585 | 410 | 640 | 1000 |
| 280M | 2 | 280 | 457 | 419 | 190 | 65 | 140 | 18 | 58 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 550 | 585 | 410 | 640 | 1050 |
| 280M | 4,6,8 | 280 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 550 | 585 | 410 | 640 | 1050 |
| 315S | 2 | 315 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 744 | 645 | 576 | 865 | 1240 |
| 315S | 4,6,8,10 | 315 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 744 | 645 | 576 | 865 | 1270 |
| 315M | 2 | 315 | 508 | 457 | 216 | 65 | 140 | 18 | 58 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 744 | 645 | 576 | 865 | 1310 |
| 315M | 4,6,8,10 | 315 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 744 | 645 | 576 | 865 | 1340 |
| 315L | 2 | 315 | 508 | 508 | 216 | 65 | 140 | 18 | 58 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 744 | 645 | 576 | 865 | 1310 |
| 315L | 4,6,8,10 | 315 | 508 | 508 | 216 | 80 | 170 | 22 | 71 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 744 | 645 | 576 | 865 | 1340 |
| 355M | 2 | 355 | 610 | 560 | 254 | 75 | 140 | 20 | 67.5 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 740 | 750 | 680 | 1035 | 1540 |
| 355M | 4,6,8,10 | 355 | 610 | 560 | 254 | 95 | 170 | 25 | 86 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 740 | 750 | 680 | 1035 | 1570 |
| 355L | 2 | 355 | 610 | 630 | 254 | 75 | 140 | 20 | 67.5 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 740 | 750 | 680 | 1035 | 1540 |
| 355L | 4,6,8,10 | 355 | 610 | 630 | 254 | 95 | 170 | 25 | 86 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 740 | 750 | 680 | 1035 | 1570 |
注：
1）B3型機座帶底腳，端蓋上無凸緣，無尺寸M、N、P、R、S、T。
2）B5型機座無底腳，端蓋上無凸緣，無尺寸A、B、C、AB。
3）圖為B35型圖樣，機座帶底腳，端蓋上有凸緣。
4）H225-H355電機凸緣安裝孔S為8空均布。
5）R為凸緣配合面至軸伸肩的距離。嘛
