| 是否可定制 | 否 |
|---|---|
| 產地 | 臺灣 |
| 規格 | 行星減速機 |
| 級數 | 單級 |
| 減速比 | 1：18 |
| 類別 | 行星減速機 |
| 使用范圍 | 工業 |
| 輸入轉速 | 200RPM |
| 用途 | 減速機 |
| 安裝形式 | 臥式 |
| 布局形式 | 同軸式 |
| 齒面硬度 | 硬齒面 |
| 齒輪類型 | 圓柱齒輪減速機 |
| 品牌 | 臺灣TWD |
| 型號 | TX200 |
| 加工定制 | 否 |
| 是否原廠 | 是 |
伺服電機搭配中空旋轉型號
TXB85,TXB130,TXB200
開環步進電機搭配中空旋轉型號
TX60,TX85,TX130,TX200
閉環步進電機搭配中空旋轉型號
TXA60,TXA85,TXA130,TXA200
TXB85中空旋轉平臺參數
所配伺服電機號：100W AC伺服電機
旋轉平臺使用軸承：交叉滾子軸承
最大允許轉矩：2.8Nm
最大允許轉速：200rpm/min（盤面DISK）
解析度P/R：依伺服馬達規格
減速比：1:12
重復定位精度：±15sec
正反轉角度誤差：≤3min
角度傳達誤差：≤6min
容許推力載重：500N
容許慣性載重：10Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：1.1kg
TXB130中空旋轉平臺參數
所配馬達型號：400W伺服馬達
旋轉平臺使用軸承：交叉滾子軸承
最大允許轉矩：50Nm
最大允許轉速：200rpm/min（盤面DISK）
解析度P/R：依伺服馬達規格
減速比：1:240
重復定位精度：±15sec
正反轉角度誤差：≤3min
角度傳達誤差：≤6min
容許推力載重：2000N
容許慣性載重：50Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：4.2kg
TXB200中空旋轉平臺參數
所配馬達型號：750W AC伺服電機
旋轉平臺使用軸承：交叉滾子軸承
最大允許轉矩：50Nm
最大允許轉速：200rpm/min（盤面DISK）
解析度P/R：依伺服馬達規格
減速比：1:12
重復定位精度：±15sec
正反轉角度誤差：≤3min
角度傳達誤差：≤6min
容許推力載重：4000N
容許慣性載重：100Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：9.4kg
開環步進電機搭配中空旋轉型號
TX60，TX85，TX130，TX200
TX60中空旋轉平臺參數：
所配電機型號： 28型步進電機
旋轉平臺使用軸承：深溝滾珠軸承
最大允許轉矩：0.9Nm
最大允許轉速：200rpm/min（盤面DISK）
減速比：1:18
重復定位精度：±15sec
正反轉角度誤差：≤3min
容許推力載重：100N
容許慣性載重：2Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：0.6kg
TX85中空旋轉平臺參數：
型號：TX85
所配電機型號：42型步進電機
旋轉平臺使用軸承：交叉滾子軸承
最大允許轉矩：2.8Nm
最大允許轉速：200rpm/min（盤面DISK）
減速比：1:18
重復定位精度：±15sec
正反轉角度誤差：≤3min
容許推力載重：500N
容許慣性載重：10Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：1.2kg
安裝尺寸圖，詳細資料，請咨詢深圳中正精密機電有限公司
www.b2bzz.com
聯系電話：
劉成先生：18814301320
聯系電話：
0755:23270266，23270133,23270199
傳真：0755：23270299
TX130中空旋轉平臺參數：
所配電機型號：搭配57型步進電機
旋轉平臺使用軸承：交叉滾子軸承
最大允許轉矩：12Nm
最大允許轉速：200rpm/min（盤面DISK）
減速比：1:18
重復定位精度：±15sec
正反轉角度誤差：≤3min
容許推力載重：2000N
容許慣性載重：50Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：2.7kg

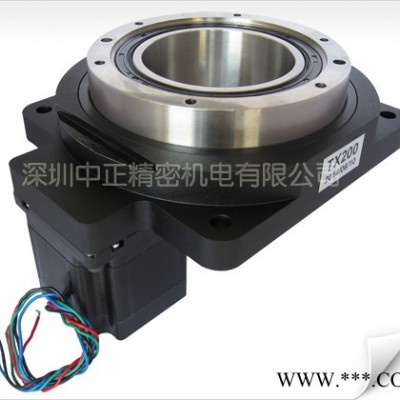

TX200中空旋轉平臺參數：
所配電機型號： 搭配86型步進電機
旋轉平臺使用軸承： 交叉滾子軸承
最大允許轉矩： 50Nm
最大允許轉速： 200rpm/min（盤面DISK）
減速比： 1:18
重復定位精度： ±15sec
正反轉角度誤差： ≤3min
容許推力載重： 4000N
容許慣性載重： 100Nm
旋轉平臺同心度： ±0.01mm
旋轉平臺平行度： ±5μm
凈重： 9.6kg

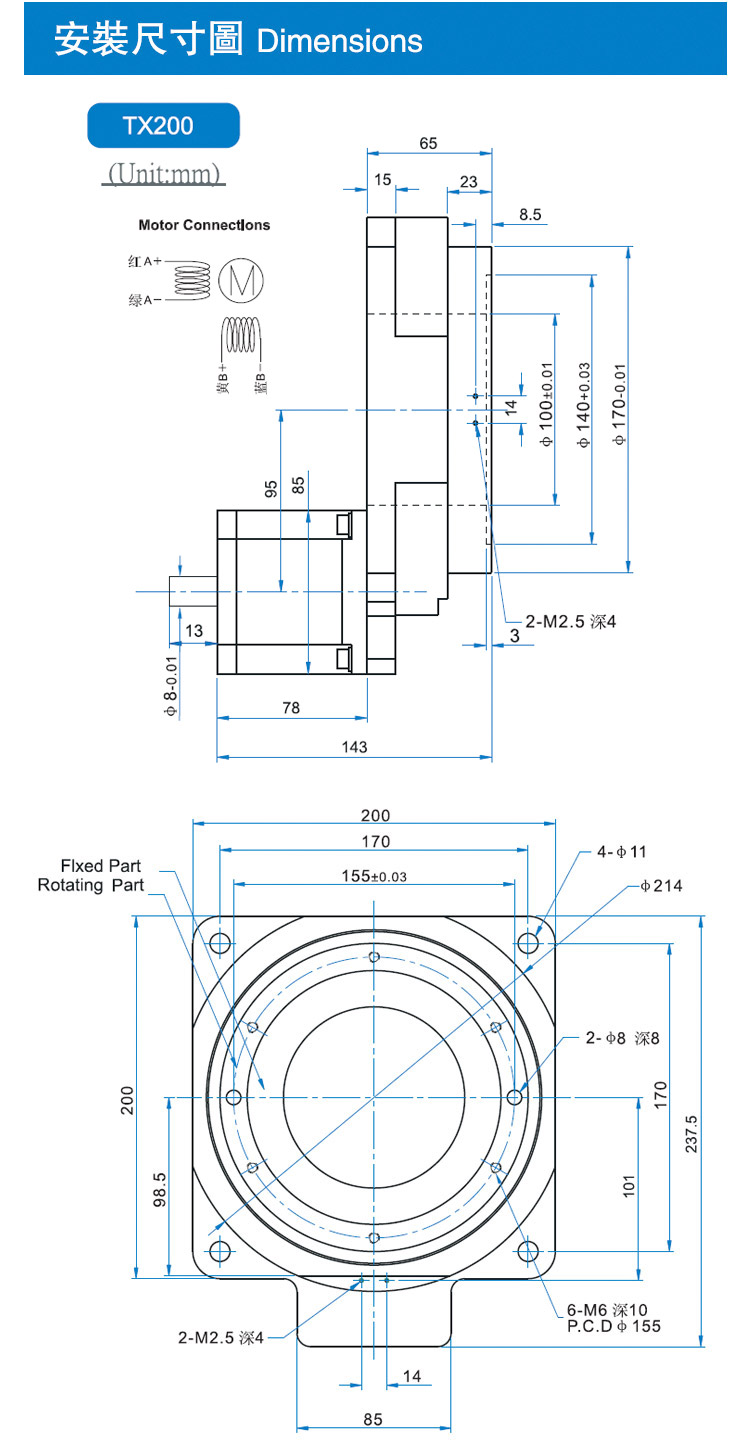

安裝尺寸圖，詳細資料，請咨詢深圳中正精密機電有限公司
www.b2bzz.com
聯系電話：
劉成先生：18814301320
聯系電話：
0755:23270266，23270133,23270199
傳真：0755：23270299
閉環步進電機搭配中空旋轉型號
TXA60,TXA85,TXA130,TXA200
TXA60中空旋轉平臺參數
所配電機型號：28型閉環步進電機
旋轉平臺使用軸承：深溝滾珠軸承
最大允許轉矩：0.9Nm
最大允許轉速：200rpm/min（盤面DISK）
減速比：1:18
重復定位精度：±15sec
正反轉角度誤差：≤3min
容許推力載重：100N
容許慣性載重：2Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：0.6kg
TXA85中空旋轉平臺參數
所配電機型號：42型閉環步進電機
旋轉平臺使用軸承：交叉滾子軸承
最大允許轉矩：2.8Nm
最大允許轉速：200rpm/min（盤面DISK）
減速比：1:18
重復定位精度：±15sec
正反轉角度誤差：≤3min
容許推力載重：500N
容許慣性載重：10Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：1.2kg
TXA130中空旋轉平臺參數
所配電機型號：搭配57型步進電機
旋轉平臺使用軸承：交叉滾柱軸承
最大允許轉矩：12 Nm
最大允許轉速：200 rpm（盤面DISK）
減速比：1:18
重復定位精度：± 15 sec
正反轉角度誤差：≤ 3 min
容許推力載重：2000 N
容許慣性載重：50 Nm
旋轉平臺同心度：± 0.01 mm
旋轉平臺平行度：± 5 μm
重量：2.7 kg
TXA130中空旋轉平臺參數
所配電機型號：搭配86閉環步進電機
旋轉平臺使用軸承：交叉滾子軸承
最大允許轉矩：50Nm
最大允許轉速：200rpm/min（盤面DISK）
減速比：1:18
重復定位精度：±15sec
正反轉角度誤差：≤3min
容許推力載重：4000N
容許慣性載重：100Nm
旋轉平臺同心度：±0.01mm
旋轉平臺平行度：±5μm
凈重：12.6kg
安裝尺寸圖，詳細資料，請咨詢深圳中正精密機電有限公司
www.b2bzz.com
聯系電話：
劉成先生：18814301320
聯系電話：
0755:23270266，23270133,23270199
傳真：0755：23270299
