| 加工定制 | 是 |
|---|---|
| 類別 | 聚盛減速機 |
| 齒輪類型 | 正齒式減速機 |
| 安裝形式 | 任意安裝 |
| 布局形式 | 同軸式 |
| 齒面硬度 | 硬齒面減速機 |
| 用途 | 伺服專用減速機 |
| 輸入轉速 | 2500（rpm） |
| 額定功率 | 1（kw） |
| 輸出轉速范圍 | 50（rpm） |
| 許用扭矩 | 660（N.m） |
| 使用范圍 | 數控龍門銑、數控彎箍機、彈簧機設備、數控雕銑機等自動化機械設備 |
| 級數 | 雙級 |
| 減速比 | 50 |
| 規格 | MF150XL2-50-K-22-110 |
| 標準背隙 | ≤10弧分 |
| 平均使用壽命 | 20000小時 |
| 產地 | 臺灣 |
| 品牌 | 聚盛VGM |
| 型號 | MF150XL2-50-K-22-110 |
聚盛減速機，臺灣VGM減速機，伺服電機專用VGM減速機，伺服減速機，臺灣聚盛減速機，伺服專用減速機，VGM聚盛減速機，伺服電機減速機，臺灣伺服減速機，伺服電機專用減速機，聚盛伺服減速機，聚盛VGM減速機。臺灣VGM聚盛減速機MF150XL2-50-K-22-110，適配1～2KW伺服電機，雙極齒輪減速，增大伺服電機50倍輸出力矩，定位精準，一體式雙支撐結構，承載力強，經久耐用。
VGM減速機MF150XL2-50-K-22-110技術參數
| 品名： | 聚盛減速機 |
| 產地： | 臺灣 |
| 型號： | MF150XL2-50-K-22-110 |
| 減速比： | 50 |
| 額定輸出扭矩： | 660Nm |
| 最大輸出扭矩： | 3倍額定輸出扭矩 |
| 額定輸入轉數： | 2500rpm/min |
| 最大輸入轉數： | 5000rpm/min |
| 標準背隙： | ≤10arcmin |
| 扭轉剛性： | 51Nm/arcmin |
| 容許徑向力： | 9000N |
| 容許軸向力： | 4500N |
| 平均使用壽命： | 20000hr |
| 全負載時效率： | ≥95% |
| 凈重： | 18.9kg |
| 使用溫度： | -10℃～+90℃ |
| 潤滑： | 鋰基復合全合成潤滑油脂 |
| 安裝方向： | 任意方向 |
| 防護等級： | IP65 |
| 噪音值： | ≤68dBA |
1，減速比：i=輸入轉速/輸出轉速。
2，背隙值：為在2%額定輸出扭矩下測試所得之?dāng)?shù)據。
3，最大徑向力及最大軸向力：施力于出力軸中心位置，周期負載時間50%，轉速100rpm/min，條件下所測得之?dāng)?shù)據。
4，運轉負載周期〈60%狀況下，平均使用壽命如列表數值；負載周期≥60%之連續運轉狀況下，平均使用壽命可能會降低至正常值的50%以下。
5，噪音值：距離1公尺、空載運轉、額定輸入轉數，條件下所測得之?dāng)?shù)據。
VGM減速機MF-X系列性能特點
VGM減速機MF-X系列：
1，小型輕量化
2，正整數比，全段數比從3～1000
3，全系列6～15弧分
4，精密背隙，一體式雙支撐結構，承受更大的扭矩、徑向力和軸向力
5，適用于各廠牌伺服電機與步進電機
6，密封式設計，不必?fù)Q油，安裝方便
7，內部組件采用經熱處理高強度合金鋼材，足堪應付嚴峻惡劣的工作環境

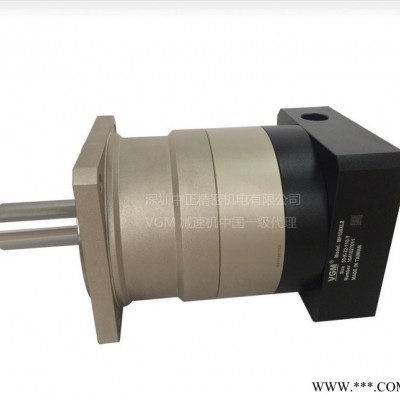

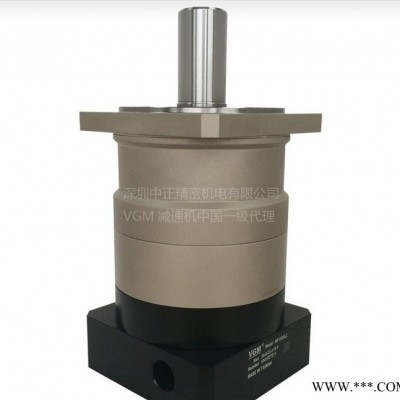

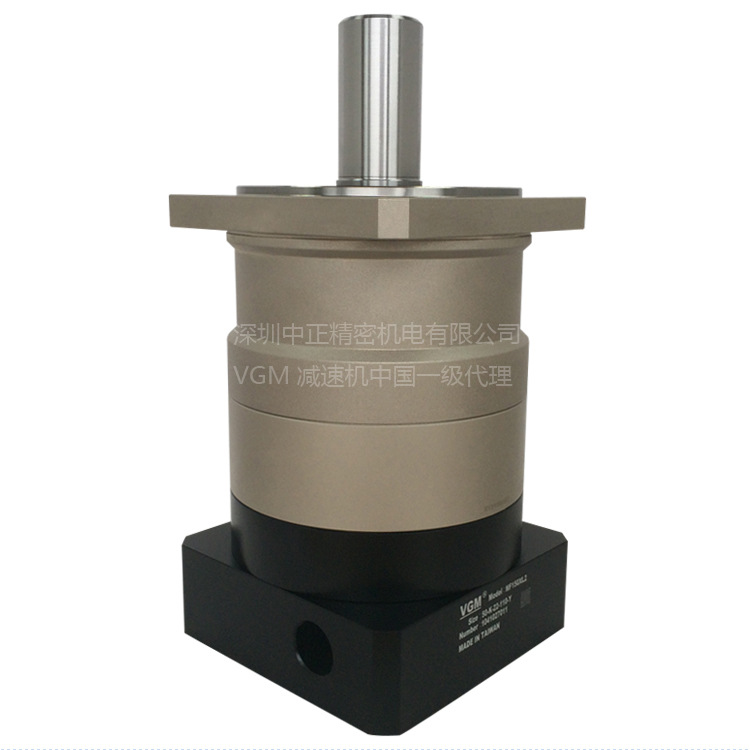

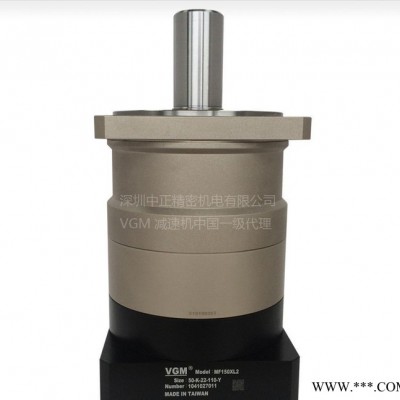

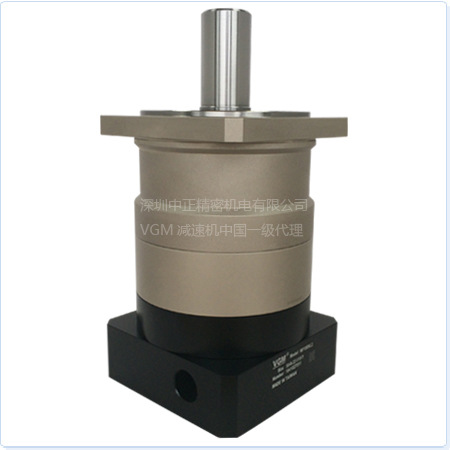

VGM減速機MF150XL2-50-K-22-110實拍圖
聚盛成立于民國79年（1990年）。原產品線為渦輪式減速機，民國86年（1997年）開發出臺灣第一臺伺服馬達專用減速機MF系列；民國89年（2000年）開發出低價位伺服馬達專用減速機PG系列；民國94年（2005年）更開發出高精度伺服馬達專用減速機H系列。聚盛秉持著專業服務、效率創新的原則，不斷研發新型與高階的產品來滿足客戶產業提升的需求，同時量產高效率、高品質的產品以符合客戶的競爭優勢。十幾年來聚盛的服務與品質已獲得各界客戶之使用與贊揚，我們以最優惠的價格，提供機械制造業者高品質的動力傳輸產品，提升您設備的產能，機器的附加價值，以祈求更大的商業契機，共創未來雙贏的局面。目前聚盛VGM減速機已發展為七大系列：經濟型VGM減速機PG系列（圓形無法蘭）、經濟型VGM減速機PG-F系列（圓形帶法蘭）、加強型VGM減速機MF-S系列（方形）、精密型VGM減速機MF-X系列（圓形帶法蘭）、超精密VGM減速機MF-H系列（方形）、精密型VGM直角減速機MFT系列（中空軸輸出、單邊軸輸出、雙邊軸輸出三種規格）、超精密型VGM直角減速機MFL系列（方形）。VGM斜齒減速機系列即將推出，敬請關注！
VGM減速機MF150X機型型號* 輸入端模塊化設計，適配全球各廠牌伺服電機與步進電機
搭配1～2KW伺服電機機型： MF150XL1-3-K-14-80 MF150XL1-4-K-14-80 MF150XL1-5-K-14-80 MF150XL1-6-K-14-80 MF150XL1-7-K-14-80 MF150XL1-10-K-14-80 MF150XL2-12-K-14-80 MF150XL2-15-K-14-80 MF150XL2-16-K-14-80 MF150XL2-20-K-14-80 MF150XL2-21-K-14-80 MF150XL2-25-K-14-80 MF150XL2-28-K-14-80 MF150XL2-30-K-14-80 MF150XL2-35-K-14-80 MF150XL2-40-K-14-80 MF150XL2-50-K-14-80 MF150XL2-60-K-14-80 MF150XL2-70-K-14-80 MF150XL2-100-K-14-80
|
搭配1～2KW伺服電機機型：
MF150XL1-3-K-19-95 MF150XL1-4-K-19-95 MF150XL1-5-K-19-95 MF150XL1-6-K-19-95 MF150XL1-7-K-19-95 MF150XL1-10-K-19-95 MF150XL2-12-K-19-95 MF150XL2-15-K-19-95 MF150XL2-16-K-19-95 MF150XL2-20-K-19-95 MF150XL2-21-K-19-95 MF150XL2-25-K-19-95 MF150XL2-28-K-19-95 MF150XL2-30-K-19-95 MF150XL2-35-K-19-95 MF150XL2-40-K-19-95 MF150XL2-50-K-19-95 MF150XL2-60-K-19-95 MF150XL2-70-K-19-95 MF150XL2-100-K-19-95 |
搭配1～2KW伺服電機機型：
MF150XL1-3-K-24-95 MF150XL1-4-K-24-95 MF150XL1-5-K-24-95 MF150XL1-6-K-24-95 MF150XL1-7-K-24-95 MF150XL1-10-K-24-95 MF150XL2-12-K-24-95 MF150XL2-15-K-24-95 MF150XL2-16-K-24-95 MF150XL2-20-K-24-95 MF150XL2-21-K-24-95 MF150XL2-25-K-24-95 MF150XL2-28-K-24-95 MF150XL2-30-K-24-95 MF150XL2-35-K-24-95 MF150XL2-40-K-24-95 MF150XL2-50-K-24-95 MF150XL2-60-K-24-95 MF150XL2-70-K-24-95 MF150XL2-100-K-24-95 |
搭配1～2KW伺服電機機型：
MF150XL1-3-K-22-110 MF150XL1-4-K-22-110 MF150XL1-5-K-22-110 MF150XL1-6-K-22-110 MF150XL1-7-K-22-110 MF150XL1-10-K-22-110 MF150XL2-12-K-22-110 MF150XL2-15-K-22-110 MF150XL2-16-K-22-110 MF150XL2-20-K-22-110 MF150XL2-21-K-22-110 MF150XL2-25-K-22-110 MF150XL2-28-K-22-110 MF150XL2-30-K-22-110 MF150XL2-35-K-22-110 MF150XL2-40-K-22-110 MF150XL2-50-K-22-110 MF150XL2-60-K-22-110 MF150XL2-70-K-22-110 MF150XL2-100-K-22-110
| 搭配1～2KW伺服電機機型：
MF150XL1-3-K-24-110 MF150XL1-4-K-24-110 MF150XL1-5-K-24-110 MF150XL1-6-K-24-110 MF150XL1-7-K-24-110 MF150XL1-10-K-24-110 MF150XL2-12-K-24-110 MF150XL2-15-K-24-110 MF150XL2-16-K-24-110 MF150XL2-20-K-24-110 MF150XL2-21-K-24-110 MF150XL2-25-K-24-110 MF150XL2-28-K-24-110 MF150XL2-30-K-24-110 MF150XL2-35-K-24-110 MF150XL2-40-K-24-110 MF150XL2-50-K-24-110 MF150XL2-60-K-24-110 MF150XL2-70-K-24-110 MF150XL2-100-K-24-110 | 搭配2KW伺服電機機型：
MF150XL1-3-K-22-114.3 MF150XL1-4-K-22-114.3 MF150XL1-5-K-22-114.3 MF150XL1-6-K-22-114.3 MF150XL1-7-K-22-114.3 MF150XL1-10-K-22-114.3 MF150XL2-12-K-22-114.3 MF150XL2-15-K-22-114.3 MF150XL2-16-K-22-114.3 MF150XL2-20-K-22-114.3 MF150XL2-21-K-22-114.3 MF150XL2-25-K-22-114.3 MF150XL2-28-K-22-114.3 MF150XL2-30-K-22-114.3 MF150XL2-35-K-22-114.3 MF150XL2-40-K-22-114.3 MF150XL2-50-K-22-114.3 MF150XL2-60-K-22-114.3 MF150XL2-70-K-22-114.3 MF150XL2-100-K-22-114.3 |
搭配2～5.5KW伺服電機機型：
MF150XL1-3-K-35-114.3 MF150XL1-4-K-35-114.3 MF150XL1-5-K-35-114.3 MF150XL1-6-K-35-114.3 MF150XL1-7-K-35-114.3 MF150XL1-10-K-35-114.3 MF150XL2-12-K-35-114.3 MF150XL2-15-K-35-114.3 MF150XL2-16-K-35-114.3 MF150XL2-20-K-35-114.3 MF150XL2-21-K-35-114.3 MF150XL2-25-K-35-114.3 MF150XL2-28-K-35-114.3 MF150XL2-30-K-35-114.3 MF150XL2-35-K-35-114.3 MF150XL2-40-K-35-114.3 MF150XL2-50-K-35-114.3 MF150XL2-60-K-35-114.3 MF150XL2-70-K-35-114.3 MF150XL2-100-K-35-114.3
| 搭配3～5.5KW伺服電機機型：
MF150XL1-3-K-35-200 MF150XL1-4-K-35-200 MF150XL1-5-K-35-200 MF150XL1-6-K-35-200 MF150XL1-7-K-35-200 MF150XL1-10-K-35-200 MF150XL2-12-K-35-200 MF150XL2-15-K-35-200 MF150XL2-16-K-35-200 MF150XL2-20-K-35-200 MF150XL2-21-K-35-200 MF150XL2-25-K-35-200 MF150XL2-28-K-35-200 MF150XL2-30-K-35-200 MF150XL2-35-K-35-200 MF150XL2-40-K-35-200 MF150XL2-50-K-35-200 MF150XL2-60-K-35-200 MF150XL2-70-K-35-200 MF150XL2-100-K-35-200 | 搭配3.5～5.5KW伺服電機機型：
MF150XL1-3-K-28-110 MF150XL1-4-K-28-110 MF150XL1-5-K-28-110 MF150XL1-6-K-28-110 MF150XL1-7-K-28-110 MF150XL1-10-K-28-110 MF150XL2-12-K-28-110 MF150XL2-15-K-28-110 MF150XL2-16-K-28-110 MF150XL2-20-K-28-110 MF150XL2-21-K-28-110 MF150XL2-25-K-28-110 MF150XL2-28-K-28-110 MF150XL2-30-K-28-110 MF150XL2-35-K-28-110 MF150XL2-40-K-28-110 MF150XL2-50-K-28-110 MF150XL2-60-K-28-110 MF150XL2-70-K-28-110 MF150XL2-100-K-28-110 |
搭配5.5KW伺服電機機型：
MF150XL1-3-K-42-114.3 MF150XL1-4-K-42-114.3 MF150XL1-5-K-42-114.3 MF150XL1-6-K-42-114.3 MF150XL1-7-K-42-114.3 MF150XL1-10-K-42-114.3 MF150XL2-12-K-42-114.3 MF150XL2-15-K-42-114.3 MF150XL2-16-K-42-114.3 MF150XL2-20-K-42-114.3 MF150XL2-21-K-42-114.3 MF150XL2-25-K-42-114.3 MF150XL2-28-K-42-114.3 MF150XL2-30-K-42-114.3 MF150XL2-35-K-42-114.3 MF150XL2-40-K-42-114.3 MF150XL2-50-K-42-114.3 MF150XL2-60-K-42-114.3 MF150XL2-70-K-42-114.3 MF150XL2-100-K-42-114.3
| 搭配110步進電機機型：
MF150XL1-3-K-16-85 MF150XL1-4-K-16-85 MF150XL1-5-K-16-85 MF150XL1-6-K-16-85 MF150XL1-7-K-16-85 MF150XL1-10-K-16-85 MF150XL2-12-K-16-85 MF150XL2-15-K-16-85 MF150XL2-16-K-16-85 MF150XL2-20-K-16-85 MF150XL2-21-K-16-85 MF150XL2-25-K-16-85 MF150XL2-28-K-16-85 MF150XL2-30-K-16-85 MF150XL2-35-K-16-85 MF150XL2-40-K-16-85 MF150XL2-50-K-16-85 MF150XL2-60-K-16-85 MF150XL2-70-K-16-85 MF150XL2-100-K-16-85 | 搭配110步進電機機型：
MF150XL1-3-K-19-85 MF150XL1-4-K-19-85 MF150XL1-5-K-19-85 MF150XL1-6-K-19-85 MF150XL1-7-K-19-85 MF150XL1-10-K-19-85 MF150XL2-12-K-19-85 MF150XL2-15-K-19-85 MF150XL2-16-K-19-85 MF150XL2-20-K-19-85 MF150XL2-21-K-19-85 MF150XL2-25-K-19-85 MF150XL2-28-K-19-85 MF150XL2-30-K-19-85 MF150XL2-35-K-19-85 MF150XL2-40-K-19-85 MF150XL2-50-K-19-85 MF150XL2-60-K-19-85 MF150XL2-70-K-19-85 MF150XL2-100-K-19-85 |
搭配130步進電機機型：
MF150XL1-3-K-19-100 MF150XL1-4-K-19-100 MF150XL1-5-K-19-100 MF150XL1-6-K-19-100 MF150XL1-7-K-19-100 MF150XL1-10-K-19-100 MF150XL2-12-K-19-100 MF150XL2-15-K-19-100 MF150XL2-16-K-19-100 MF150XL2-20-K-19-100 MF150XL2-21-K-19-100 MF150XL2-25-K-19-100 MF150XL2-28-K-19-100 MF150XL2-30-K-19-100 MF150XL2-35-K-19-100 MF150XL2-40-K-19-100 MF150XL2-50-K-19-100 MF150XL2-60-K-19-100 MF150XL2-70-K-19-100 MF150XL2-100-K-19-100
| 搭配130步進電機機型：
MF150XL1-3-K-24-100 MF150XL1-4-K-24-100 MF150XL1-5-K-24-100 MF150XL1-6-K-24-100 MF150XL1-7-K-24-100 MF150XL1-10-K-24-100 MF150XL2-12-K-24-100 MF150XL2-15-K-24-100 MF150XL2-16-K-24-100 MF150XL2-20-K-24-100 MF150XL2-21-K-24-100 MF150XL2-25-K-24-100 MF150XL2-28-K-24-100 MF150XL2-30-K-24-100 MF150XL2-35-K-24-100 MF150XL2-40-K-24-100 MF150XL2-50-K-24-100 MF150XL2-60-K-24-100 MF150XL2-70-K-24-100 MF150XL2-100-K-24-100 | 搭配150步進電機機型：
MF150XL1-3-K-28-120 MF150XL1-4-K-28-120 MF150XL1-5-K-28-120 MF150XL1-6-K-28-120 MF150XL1-7-K-28-120 MF150XL1-10-K-28-120 MF150XL2-12-K-28-120 MF150XL2-15-K-28-120 MF150XL2-16-K-28-120 MF150XL2-20-K-28-120 MF150XL2-21-K-28-120 MF150XL2-25-K-28-120 MF150XL2-28-K-28-120 MF150XL2-30-K-28-120 MF150XL2-35-K-28-120 MF150XL2-40-K-28-120 MF150XL2-50-K-28-120 MF150XL2-60-K-28-120 MF150XL2-70-K-28-120 MF150XL2-100-K-28-120 |
* 減速機輸出端和輸入端可根據用戶需求定制，三段不在此表中，如需其他機型，請聯絡我們銷售人員！
VGM減速機詳細描述
臺灣聚盛VGM減速機：VGM聚盛減速機PG系列，聚盛VGM減速機PG-F系列，VGM聚盛減速機MF-S系列，伺服電機專用VGM減速機MF-X系列，伺服專用VGM減速機MF-H系列，VGM直角減速機MFL系列，VGM直角減速機MFT系列，七大系列，產品規格齊全，經濟·精密·堅固，選擇性佳，適配各廠牌伺服電機與步進電機。減速機機身外殼采用高強度鋁合金，外形光滑、精致、輕盈，且具有具備高強硬度，防護能力強。密封式設計，鋰基復合全合成潤滑油脂，使用期終身免潤滑。高轉矩，無震動，低回程間隙，低噪音，長壽命，安裝方便，高性價比。
1．臺灣VGM聚盛減速機PG系列（圓形不帶法蘭）
2．臺灣VGM聚盛減速機PG-F系列（圓形帶法蘭）
3．臺灣VGM聚盛減速機MF--S系列（方形）
4．臺灣VGM精密聚盛減速機MF-X系列（圓形帶法蘭）
5．臺灣VGM超精密聚盛減速機MF--H系列（方形）
6．臺灣VGM聚盛直角減速機MFL系列（超精密軸輸出型）
7．臺灣VGM聚盛直角減速機MFT系列（中空軸輸出、單軸輸出、雙軸輸出）
臺灣聚盛VGM精密減速機在減速機家族中，減速機以其體積小，傳動效率高，減速范圍廣，精度高等諸多有點，而被廣泛應用于伺服、步進、直流等傳動系統中。其作用就是在保證精密傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣量比。在過去幾年里，有的用戶在使用伺服電機專用VGM減速機時，由于違規安裝等人為因素，而導致減速機的輸出軸折斷了，使企業蒙受了不必要的損失。因此，為了更好的幫助廣大用戶用好減速機，向你詳細地介紹如何正確安裝減速機。
目前，伺服電機專用VGM減速機產品已占據了臺灣和歐美的大部分市場份額，并逐步跨入亞洲的各個國家和地區。聚盛工業股份有限公司從1997年開始生產高精密伺服電機專用VGM減速機。多年的經驗積累、創新和完善使聚盛工業股份有限公司生產的減速機在許多方面都處于業內領先地位，在技術上和市場占用率上都成為世界上最著名的幾家減速機生產廠之一。今天在世界的每一個地方，性價比最高的VGM聚盛減速機都是用戶在選擇減速機時的首選產品。
