| 別名 | 巴氏合金 |
|---|---|
| 規(guī)格 | 系列 |
| 外形尺寸 | 250*25*30 |
| 用途 | 巴氏合金是一種軸承材料,是**適合于低硬度,軸轉(zhuǎn)動(dòng)的材料,與其他合金相比,具有更好的適應(yīng)性和壓入性 |
| 重量 | 0.003 |
| 品牌 | 中冶 |
| 型號(hào) | 系列 |
| 加工定制 | 是 |

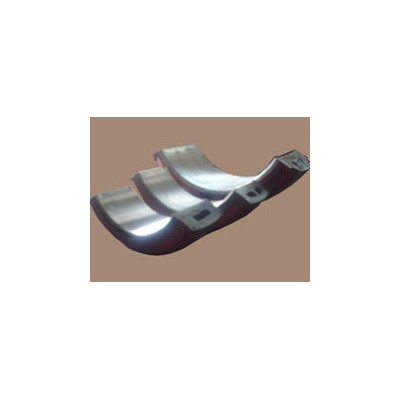

巴氏合金軸瓦的焊接修復(fù)(下)
3軸瓦焊接修復(fù)過程
3.1預(yù)熱
選用的焊炬型號(hào)為H01-6，1號(hào)噴嘴。軸瓦表面處理之后，如果其溫度降低過多，要將它加熱至150～180℃，并放置在電爐上，以減緩其在焊接修復(fù)時(shí)的冷卻速度，這時(shí)要注意防止已處理過的軸瓦表面再污染。
3.2焊接修復(fù)工藝參數(shù)
**壓力為0.02 MPa，中性火焰，焊接速度5～8 cm/min，一次焊道寬8～10 mm，厚3～4 mm，施焊2～3層，焊接層間溫度大于150℃。軸瓦殼體暴露部分清洗之后，應(yīng)先在底層釬接。釬接溫度為180～200℃，釬接層厚0.5～1.0 mm，釬劑為30%**溶液。
3.3焊接操作要點(diǎn)
(1)采用平位焊接，左向焊法，焊接時(shí)焊炬、焊絲作鋸齒形擺動(dòng)，與工件夾角要比焊接碳鋼材料略小，為30°。填絲時(shí)，焊絲不能脫離熔池。
(2)巴氏合金的熔點(diǎn)較低，底層釬接時(shí)，釬接溫度不要過高，否則非釬接部位的巴
