產品特點：

◇ 強大的控制平臺

ED3500系列變頻器控制核心基于32位的RISC單片機，其運算速度達到1.3DMIPS，高效完成復雜的電機控制算法，能實現真正的實時控制。豐富的硬件外設極大提高系統的集成度和可靠性。

**的控制算法

在電機核心控制層，ED3500創新性的將矢量控制和VF控制技術**結合，引入磁通控制的思想，即使在VF控制模式下也能達到良好的電機控制效果，同時對電機參數變化不敏感，極大的提高了系統控制的魯棒性。

◇ 開放式的硬件架構

ED3500系列變頻器提供了具有強大擴展能力的SPI接口，開放式的標準MODBUS協議，客戶可在此基礎上以擴展卡的形式實現任意的行業專用功能，而無需更改主機的硬件或軟件設計，極大的方便了客戶的二次開發。

技術參數：

1、標準型V/F控制，矢量型V/F控制，分離型V/F控制。

2、獨立外引鍵盤，實現本機鍵盤和外引鍵盤的雙重控制及變頻器運行狀態的監視。LED外引鍵盤，為簡易型鍵盤，可以實現本機鍵盤的所有功能。

3、串行通信：提供RS485物理通信接口，內嵌MODBUS協議。

4、提供豐富的端子控制功能供用戶選擇。

5、豐富的頻率指令組合**大限度滿足各類用戶的需求。

6、智能化的電機轉速跟蹤技術，應對電網閃絡。

7、智能節電功能、客戶可實施監測實時輸出功率及累計用電量查詢功能。

8、拉電流和灌電流兩種制式的多功能開關量輸入輸出端子，可以與市場上任何外部設備提供開關量信號兼容。高速脈沖輸入輸出功能

9、計數器、擺頻、程序運行、PID功能作為標準功能進行設計。

10、完備的預警、監視、保護功能。

11、多重載波控制方式和載波自動調整功能對電機在低頻是的力矩補償很好的效果。

12、優越的過調制功能能夠提高電壓輸出能力，從而提高高頻時的輸出轉矩。

13、采用國際標準的MOUDBUS通訊協議，方便組建網絡控制。后續推出支持多種總線協議的通訊卡，滿足各個層面客戶的需求。

14、4行編碼液晶鍵盤，鍵盤操作更加直接，顯示更豐富。使用者可以脫離使用說明書進行相關的操作。

15、大功率機型可配備5.7寸觸摸控制屏，豐富的功能菜單和幫助菜單，新穎的操作界面，如同操作自己的手機一樣，讓操作者現學現用。

16、全系列獨立風道，  極大提高了變頻器在紡織、印染、化纖、造紙、拉絲、水泥制造等行業不同的應用環境下長期運行的可靠性。

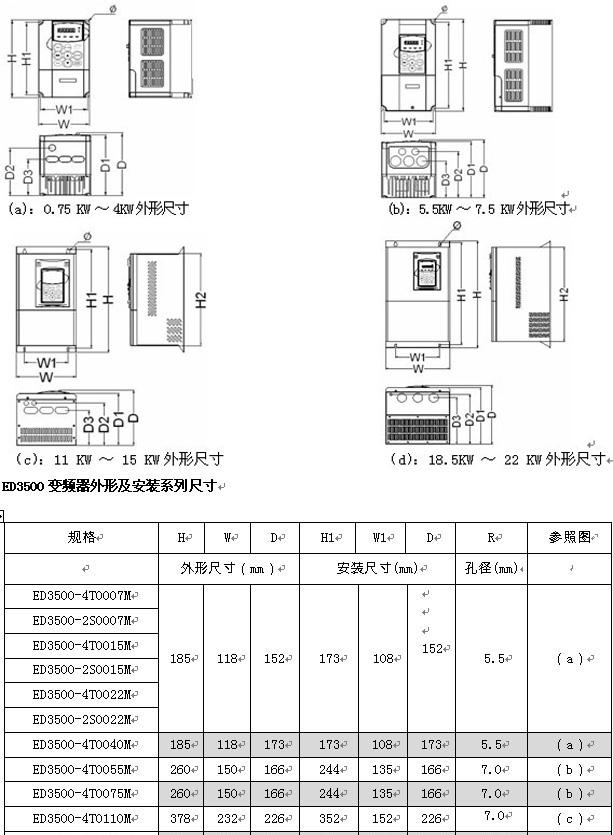

安裝尺寸：

行業應用：

ED3500系列產品廣泛應用于造紙、紡織、數控機床、石化、印染、包裝、印刷、陶瓷、制藥、等領域尤其是對于低頻轉矩要求較高的設備及OEM配套客戶。

還可用于變頻電源、EPS領域。
