| 額定壓力 | 25 |
|---|---|
| 重量 | 4500 |
| 材質 | 鋼材 |
| 電機功率 | 7.5 |
| 公稱壓力 | 1600 |
| 滑塊行程 | 800 |
| 類型 | 三梁四柱液壓機 |
| 流動方向 | 換向 |
| 油箱容量 | 600 |
| 柱數 | 四柱 |
| 安裝形式 | 立式 |
| 品牌 | 中液 |
| 型號 | YQ32 |
| 加工定制 | 是 |
| 額定排量 | 40 |
| 液體最大壓力 | 25 |
一、機器主要技術參數：

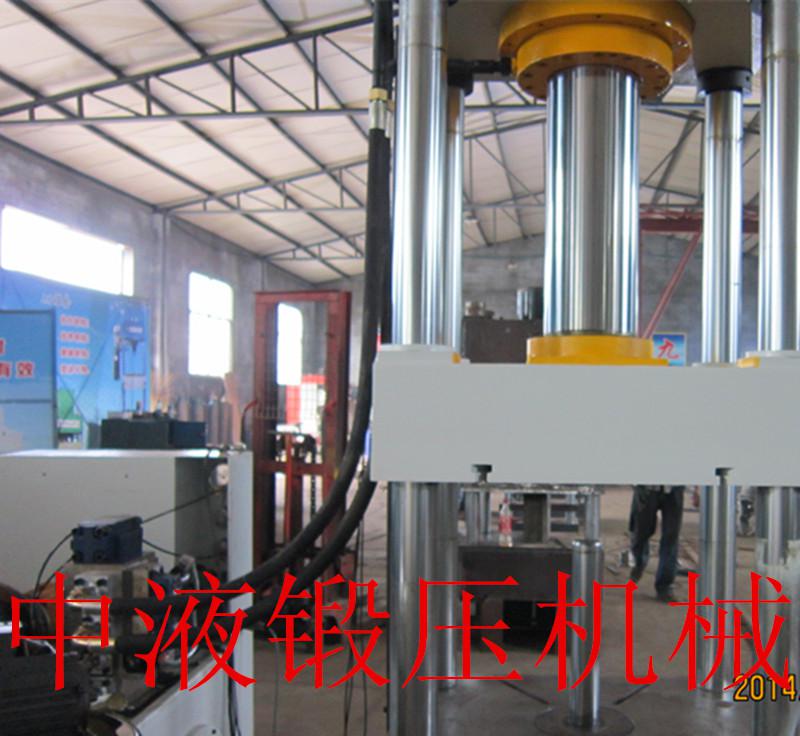

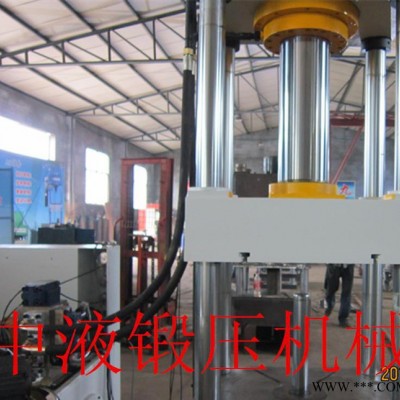

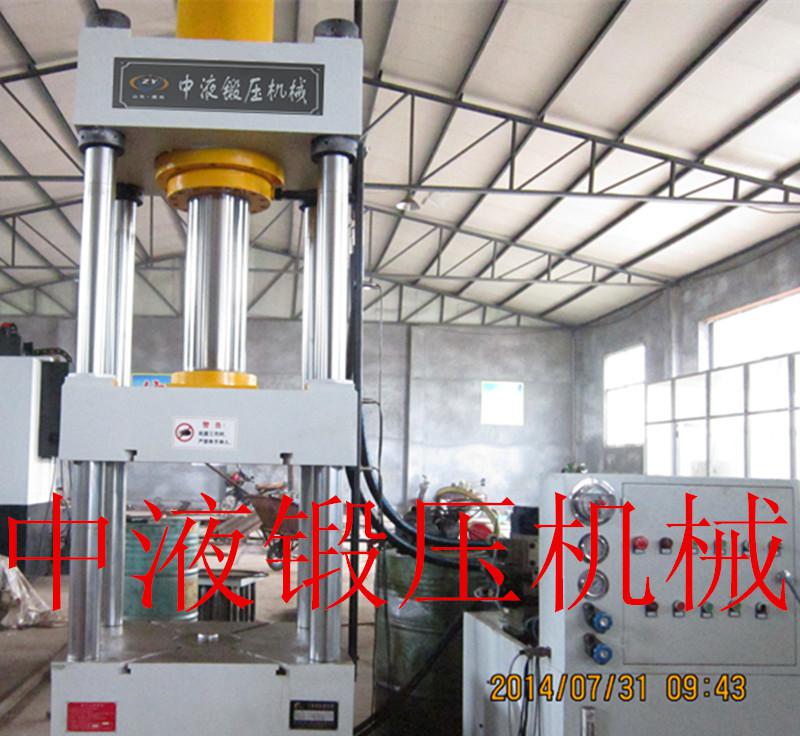

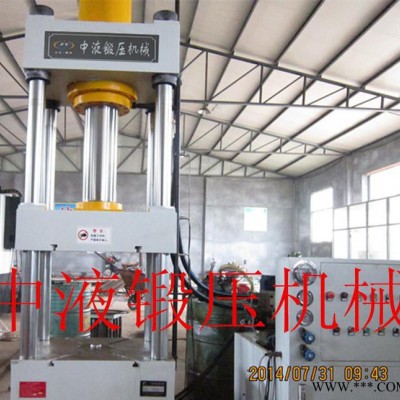

160T三梁四柱液壓機 | |
公稱力 | 1600KN |
系統壓力 | 25Mpa |
有效行程 | 800mm |
開口高度 | 1200mm |
工作臺面積 | 左右柱內650mm×前后柱內450mm |
油缸內徑 | 320mm |
活塞桿徑 | 220mm |
電機功率 | 7.5kw |
油泵排量 | 40ml/r |
立柱直徑 | 100mm |
空下速度 | 14mm/s |
回程速度 | 28mm/s |
底缸頂出力 | 300KN |
底缸行程 | 400mm |
二、機器的動作要求：
1.主缸單動有手動上下功能，含保壓裝置和蜂鳴報警功能。
2.下缸單動有頂出退回功能，含保壓裝置。
3.電動機保護泵用電動機保護器（有欠壓、斷相、過載保護）
三、機器的操作要求：
2.按照需要，調整電接點壓力表（0-25Mpa)，調整時間繼電器時間。
3.按“啟動”鍵，啟動電機。觀察電機工作是否正常。
4.選擇“手動”，按照需要的工藝模式（表4-1），設置條件。再轉換到需要的檔位/模式。注：機器運行的情況下禁止轉換檔位/模式，否則，后果自負。
5.選擇“自動”，點擊“主缸下降”鍵，機器按照所設定的模式運行，注：若有意外，按急停鍵，檢查故障。
表4-1 工藝模式
模式 | 設置條件 |
1、拉伸 | 自動、主缸上限位、底缸上限位 |
2、托料 | 自動、主缸上限位、底缸下限位 |
3、主缸單動 | 自動、主缸上限位 |
機器的工藝動作是在自動檔位下按照所需要的工藝模式的條件自動運行的一個整體流程，真正實現自動化，高效率的現代機床特性。
機器的運行/調整：按相應按鈕即可得到相應的工藝動作（表4-2）。若換另一種模式運行需轉換為手動擋位，重新設置初始條件。
表4-2 工藝動作
模式 | 工藝動作 |
1、拉伸 | 主缸快下→主缸慢下→壓制→保壓→泄壓→回程→底缸頂出→取出 |
2、托料 | 主缸快下→主缸慢下→壓制→保壓→泄壓→回程→底缸頂出→延時退回→底缸退回 |
3、主缸單動 | 主缸快下→主缸慢下→壓制→保壓→泄壓→回程 |
