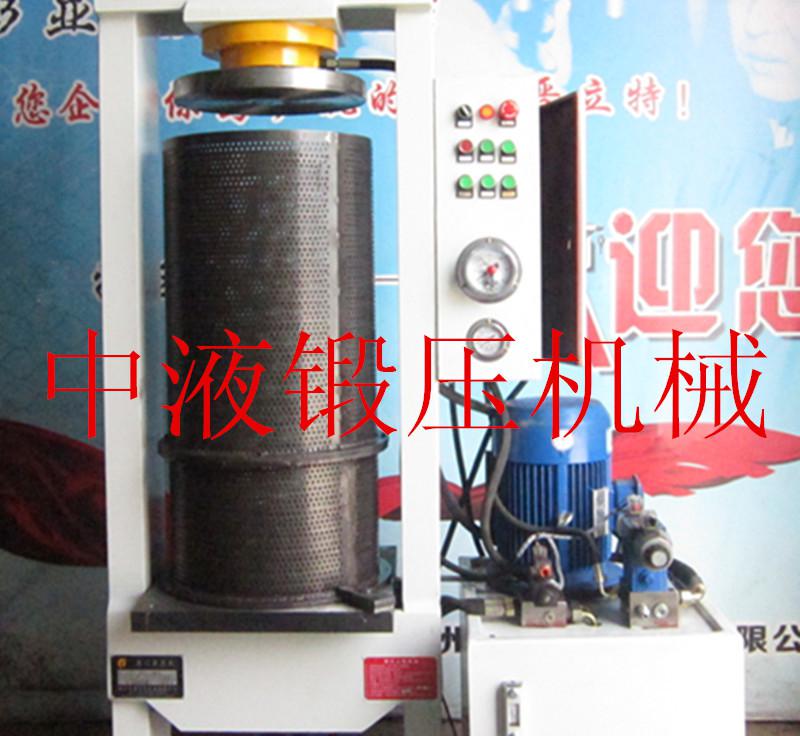

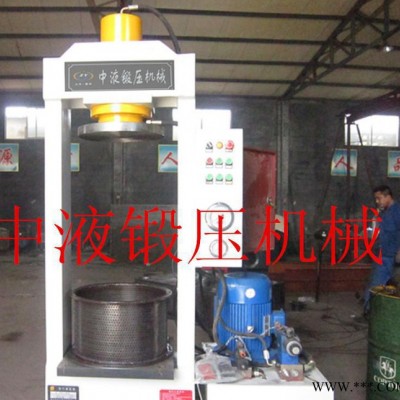

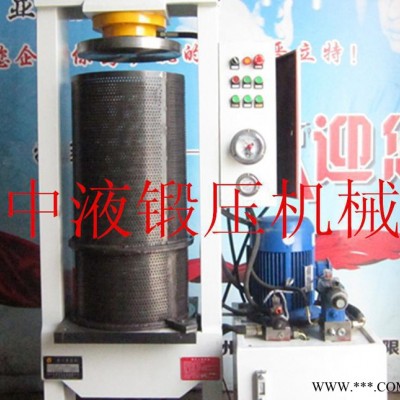

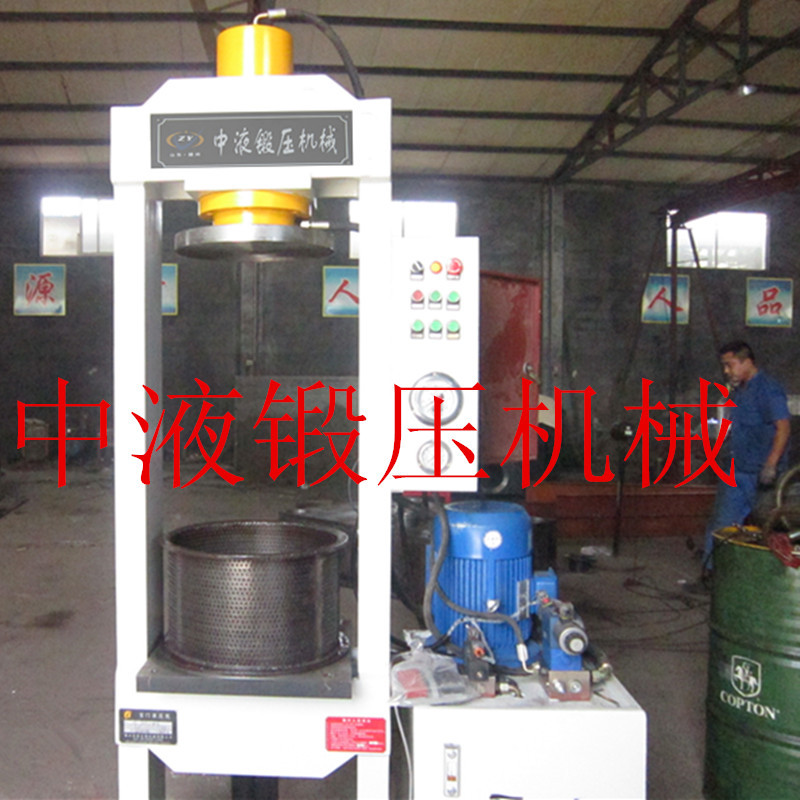

龍門式油壓機引進德國和臺灣技術，機體采用計算機優化設計，具有國際先進水平。

該液壓機為滿足用戶研配模具及壓制鈑金件工藝，設計移動工作臺和翻轉工作臺，方便實用。機、電、液一體化安全設計，安全性優先、優越，其中油缸上下腔設支撐四路，任意位置機械安全鎖等電氣設計采用PLC集中控制，工作靈敏可靠，柔性好等特質。

該油壓機適用于所有深拉伸工藝，特別適用于以下領域：容器類：不銹鋼、鋁、搪瓷浴器、壓力容器、不銹鋼洗滌槽；大型汽車覆蓋件及零件；各種模具的調試；拖拉機**、航天、航空。

一、龍門壓力機結構為三大部分組成：

機身框架部分，液壓動力系統及電器控制系統等部分組成

本機機身采用框架式結構形式：它由龍門式框架、托鋼板、活動梁、工作臺、液壓缸等部件組成。整機采用**Q235鋼板焊接而成，經時效處理消除焊接應力。
液壓缸噸位由一只活塞缸實現，缸體為**45#鍛鋼，活塞桿表面經中頻淬火處理，使用壽命長。油缸主要部件采用**材料密封圈，確保密封可靠。

機身和液壓電器系統通過高壓軟管連成一整體。

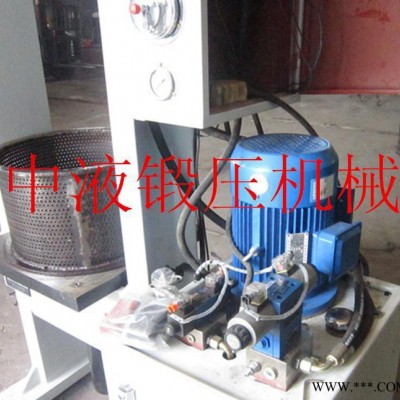

液壓系統（泵站）裝在主機右側，整個液壓控制系統由電機帶動高壓油泵輸入液壓油，通過溢流閥、電磁閥、壓力表、管路等輸入液壓油缸，使油缸柱塞實現上下往復運動。

液壓控制系統簡介及液壓原理圖

本壓力機液壓控制系統由油箱、電機、高壓油泵、可調溢流閥、三位四通電磁閥、壓力表等組成。

啟動電機，高壓油泵開始供油，由可調溢流閥調節系統壓力，壓力表顯示壓力數值，滿足工作要求。三位四通電磁閥通過電控?fù)Q向?qū)嵭杏透字滦小⒒爻碳坝透仔逗傻裙δ?，以滿足不同工況的要求。溢流閥起到可靠的過載保護作用，以保證整體結構及電機不因壓力過載而損壞。

壓力表所示壓力計量單位為Mpa(兆帕)，每個Mpa的示值可使油缸活塞下行時產生壓力值，如表(2)所示，用戶可根據需要進行調節。調節時使活塞下行的電磁鐵通電，壓力表所示壓力為實際工作壓力。順時針調節溢流閥手輪時系統壓力增高，反之則系統壓力降低。調壓時要緩慢轉動手輪以防損壞壓力系統零部件。調節系統壓力時應注意控制**高壓力，嚴禁超出。

機器主要技術參數：
