| 額定壓力 | 25 |
|---|---|
| 重量 | 1200kg |
| 油箱容量 | 300 |
| 柱數 | 四柱 |
| 品牌 | 中液 |
| 型號 | YQ32 |
| 加工定制 | 是 |
| 額定排量 | 10 |

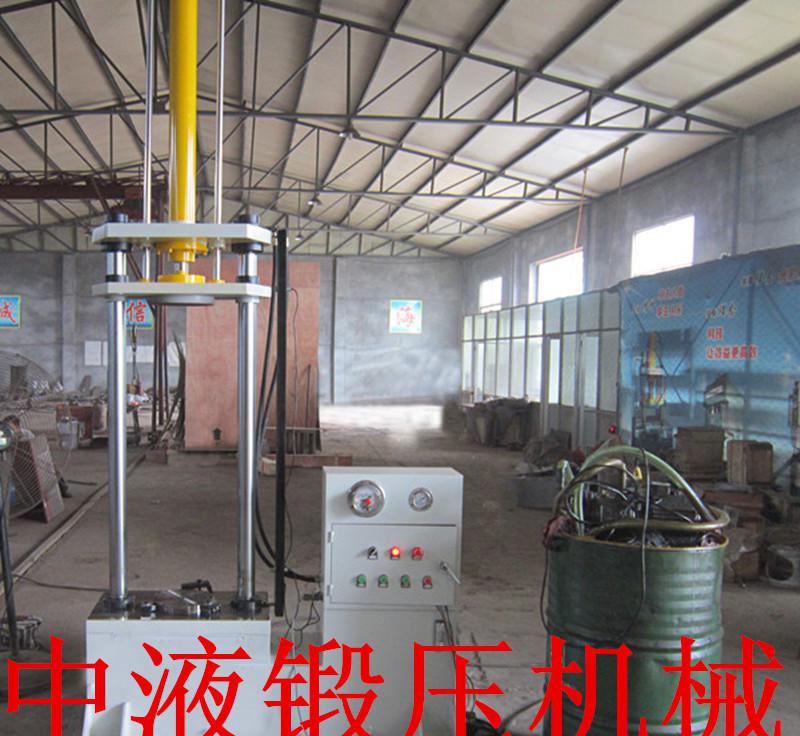

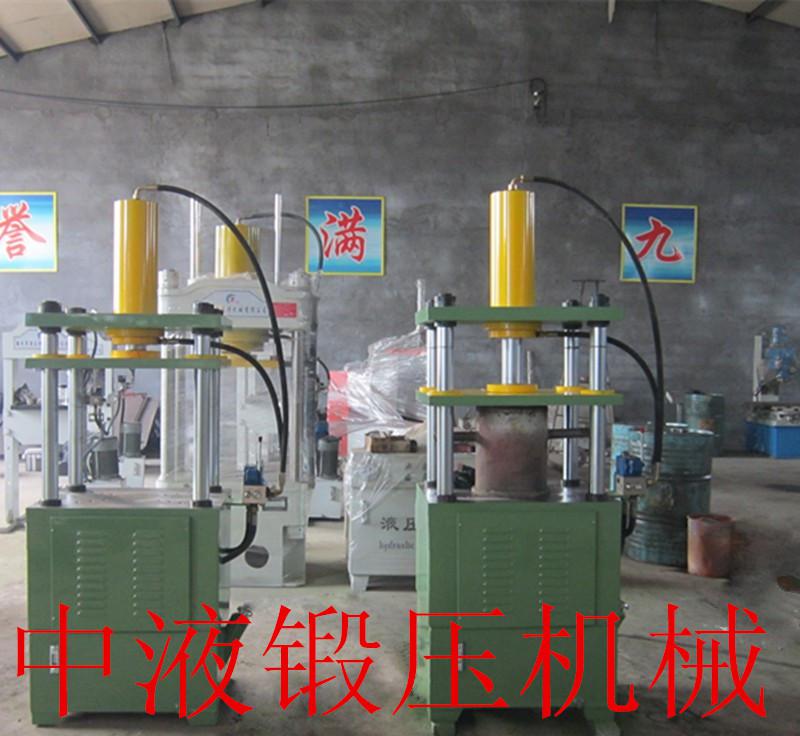

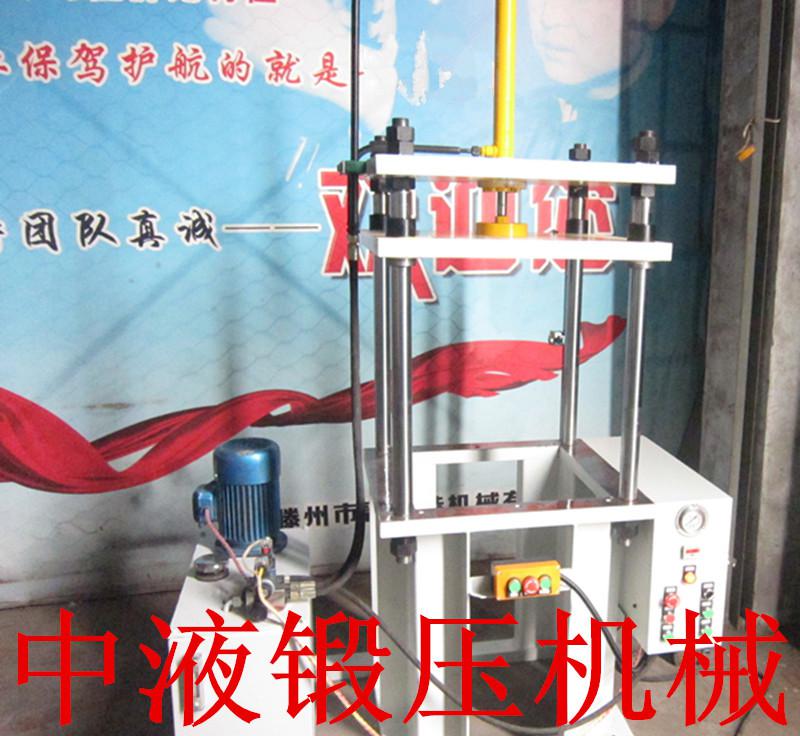

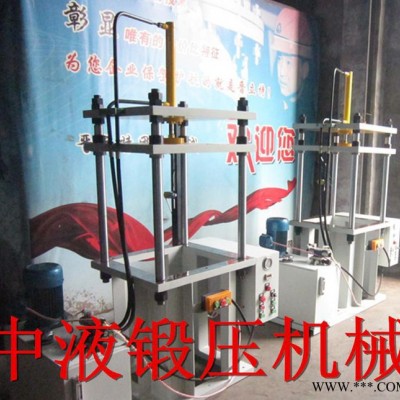

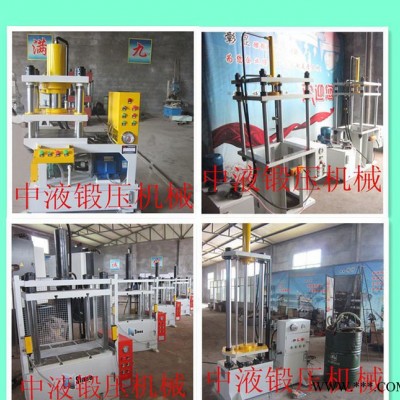

50T三梁四柱液壓機參數 | |
公稱力 | 500KN |
系統壓力 | 25Mpa |
油缸行程 | 300mm |
**大開口高度 | 300mm |
工作臺有效面積 | 400mm×500mm |
立柱直徑 | 70mm |
電機功率 | 7.5KW |
油泵排量 | 40ml/r |
下降速度 | 48mm/s |
回程速度 | 79mm/s |
工作臺距地面高度 | 800mm |
備注：本機為一體式液壓機，在工作臺正前方安裝雙手按鈕盒一套， 配光柵保護裝置。 | |
本機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸、頂出油缸及允液系統寺?，F(xiàn)將各部分結構和作用分述如下
（1） 機身
機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母、調節螺母等組成，上橫梁和工作臺用四根立柱與鎖緊螺母聯成一剛性桁架，滑塊則由四根立柱導向，作上下運動。通過調節四個調節螺母，可調節滑塊下平面對工作臺臺面的不平行度及行程時的不垂直度。
在滑塊下平面及工作臺上平面上，設有螺紋孔，可配M12螺栓**安裝工模具用。
在上橫梁中央孔內，裝有主油缸。主油缸由缸口端的臺階和大螺母緊固于橫梁上?；瑝K中央的大方盤，是用來固定主活塞桿的，由螺栓和螺紋法蘭反滑塊與主活塞桿聯成一體。在滑塊四立柱孔內，裝有導向套，以便于磨損后更換同，在外部均裝有壓配式的壓注油杯，用以潤滑立柱——導套運動付，在孔口端均裝有防塵圈，以防止污物進入運動付，保持運動的潔凈。
在鎖緊螺母和調節螺母上，均配有緊定螺釘?shù)淖香~墊，機器調整好后，擰緊螺釘可防止螺母松動。
