液壓機是利用液體來傳遞壓力的液壓設備。液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。

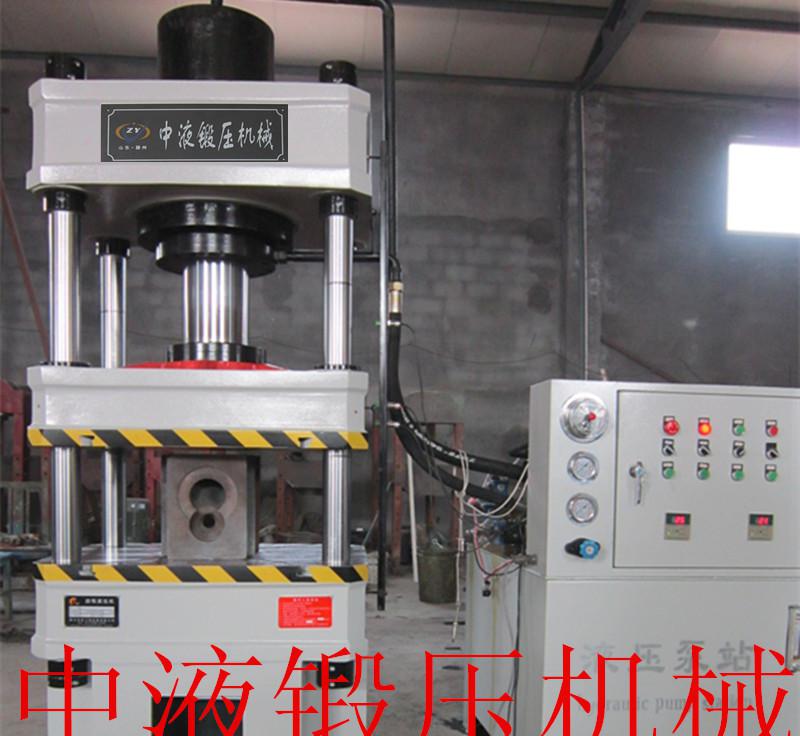

本機器采用三梁四柱結構形式，機身由工作臺、滑塊、上橫梁、立柱、鎖母和調節螺母等組成。四柱式結構為液壓機**常見的結構形式之一。四柱式結構**的特點是工作空間寬敞、便于四面觀察和接近模具。整機結構簡單，工藝性較好，但立柱需要大型圓鋼或鍛件。液壓機在一定的機械、電子系統內，依靠液體介質的靜壓力，完成能量的積壓、傳遞、放大，實現機械功能的輕巧化、科學化**大化。液壓機械具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點，速度、扭矩、功率均可做無級調節，能迅速換向和變速，調速范圍寬，快速性能好，工作平穩、噪音小.適用于金屬材料壓制工藝,如沖壓、彎曲、翻邊、薄板拉伸等。也可從事于校正、壓裝、砂輪成型、冷熱擠壓金屬等同樣適應于非金屬材料，如塑料、玻璃鋼、粉末冶金、絕緣材料等壓制成型，以及有關壓制方面的新工藝、新技術的試驗研究等。已經廣泛應用到醫療、科技、軍事、工業、自動化生產、運輸、礦山、建筑、航空等領域。

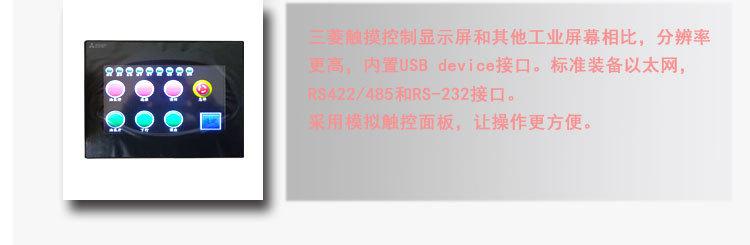

本機器的要求是按照液壓系統規定的動作圖表驅動電機、選擇規定的工作方式，在發訊元件的指令下，使有關電磁鐵的動作以完成點動和半自動循環指定的工藝動作。設電氣控制箱，除依據機器部分的需要必須分散安裝于各處的電器元件（如：電動機、電磁鐵、接近開關、壓力繼電器）外，其它電器均集中安裝在電氣控制箱內，操作人員只需操縱相應的開關按扭，即可對機器進行操作。

    本機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸、頂出油缸及允液系統寺?，F(xiàn)將各部分結構和作用分述如下

（1） 機身

機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母、調節螺母等組成，上橫梁和工作臺用四根立柱與鎖緊螺母聯成一究竟剛性桁架，滑塊則由四根立柱導向，在蹭作上下運動。通過調節四個調節螺母，可調節滑塊下平面對工作臺臺面的不平行度及行程時的不垂直度。

在滑塊下平面及工作臺上平面上，設有T形槽，可配18標準螺栓**安裝工模具用。

在工作臺中央有一圓孔，頂出缸由壓套緊壓于圓孔內的臺階上，在上橫梁中央孔內，裝有主油缸。主油缸由缸口端的臺階和大螺母緊固于橫梁上?；瑝K中央的大方盤，是用來固定主活塞桿的，由螺栓和螺紋法蘭反滑塊與主活塞桿聯成一體。在滑塊四立柱孔內，裝有導向套，以便于磨損后更換同，在外部均裝有壓配式的壓注油杯，用以潤滑立柱——導套運動付，在孔口端均裝有防塵圈，以防止污物進入運動付，保持運動的潔凈。

在鎖緊螺母和調節螺母上，均配有緊定螺釘?shù)淖香~墊，機器調整好后，擰緊螺釘可防止螺母松動。
