適用范圍

1、爆炸性氣體混合物危險場所：1區、2區
2、爆炸性氣體混合物：IIA、IIB、IIC級
3、溫度組別：T1-T4.
4、戶內、戶外。

結構特性

將多個斷路器、動力配電箱、電磁啟動器、接線箱等組合裝配、可再電壓380V主回路630A以下電路中做不頻繁啟動，具有短路、缺相、過載等保護功能，可用手動、自選遠近距離等多種方式控制，并可根據用戶要求，配裝信號燈、電壓（流）表等顯示裝置。

外形尺寸：

根據用戶提供的電器原理圖及主要參數選定的元件，外后確定外型尺寸及安裝尺寸。

產品介紹

隨著石油、化工、礦業等產業的飛速發展，防爆配電箱在生產、倉儲、救援中的使用越來越廣泛，品種越來越多。在爆炸性氣體危險場所里如何防止防爆配電箱事故性爆炸的發生已經成為十分重要的課題。由于防爆配電箱在工作時不可避免地產生電火花，它們一旦與生產或救援現場的爆炸性氣體混合物相遇，就會導致爆炸事故的發生，直接危及國家財產和公民的生命安全。因此，作為使用最廣泛的照明燈具，它的防爆技術問題早已引起了人們的普遍關注和高度重視。

技術參數

1.執行標準：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

2.防爆標志：ExdeⅡBT6、DIP A20 TA，T6

3.額定電壓：AC 220V/380V

4.主回路額定電流：20A～250A

5.支路數:2、4、6、8、10、12

6.支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7.防護等級：IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)

8.防腐等級：WF1

9.入口規格：G1/2～G3"

10.適用電纜外徑：Φ6～Φ55mm

11.進線口方向：下進下出、下進上出、上進上出或上進下出使用方法應將此配電箱裝在防爆區外，用電纜將電源引入防爆區，配電箱具有過載、短路和漏電維護功用。配電箱的裝置十分簡單，只需將兩根掛鐵按規則尺寸固定在墻上，就可將電源箱掛上。另外，我公司可為用戶提供非上述的各種控制功用的配電系統，從簡單的溫度控制、過載和短路維護到溫度的程序控制、各種維護及報警直至經過計算機對拌熱系統停止遙測遙控。

產品特性

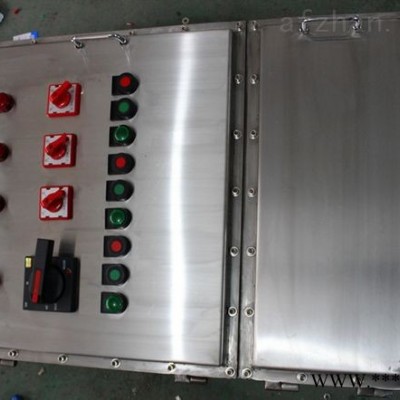

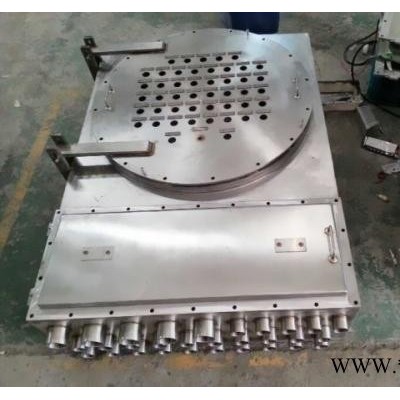

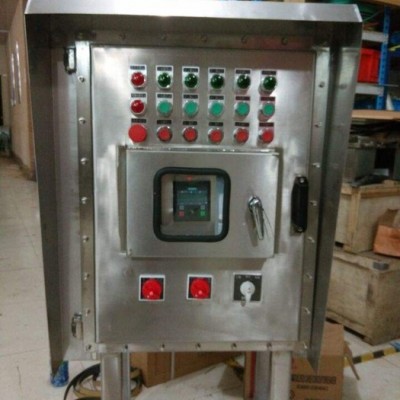

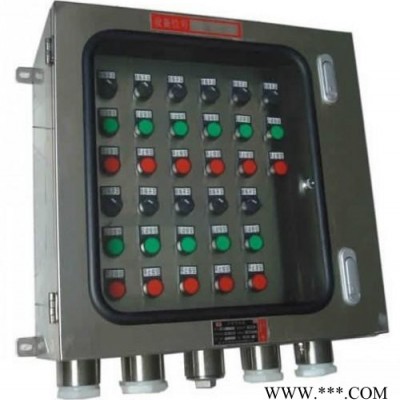

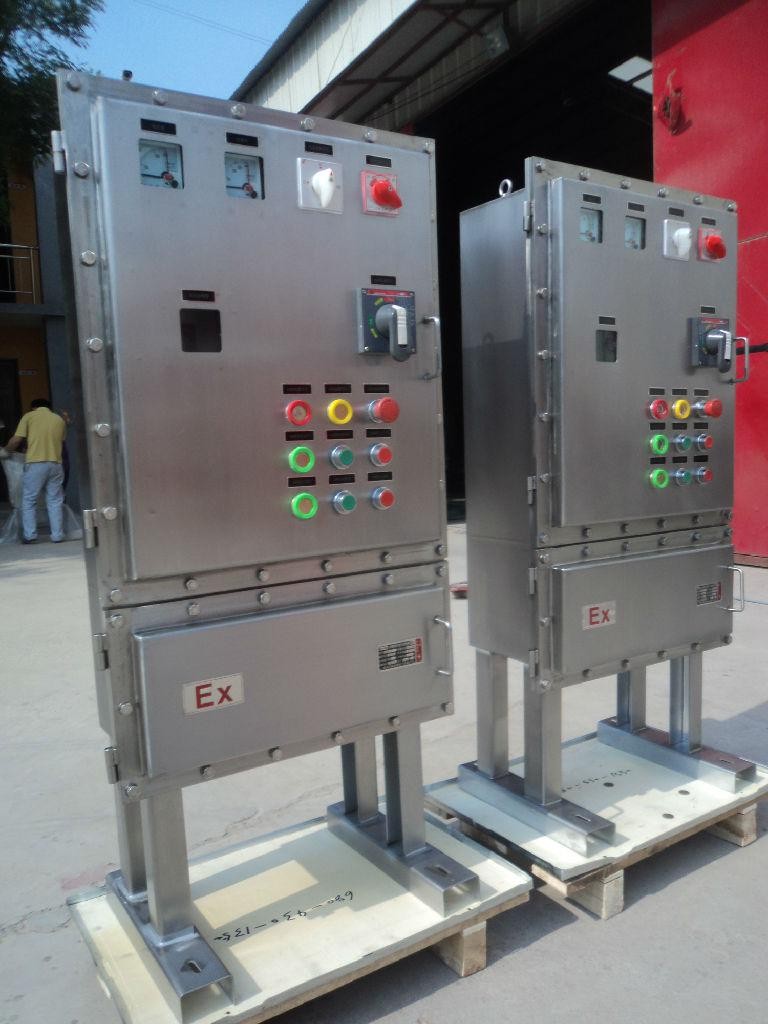

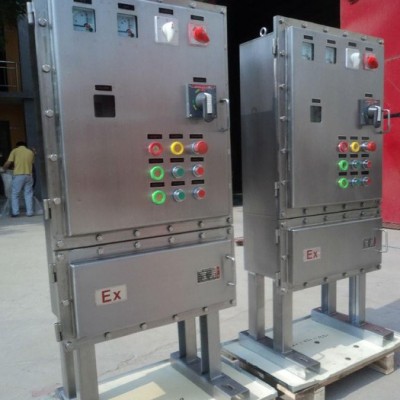

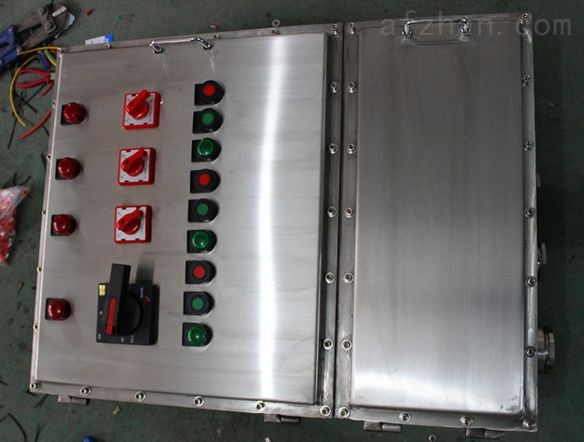

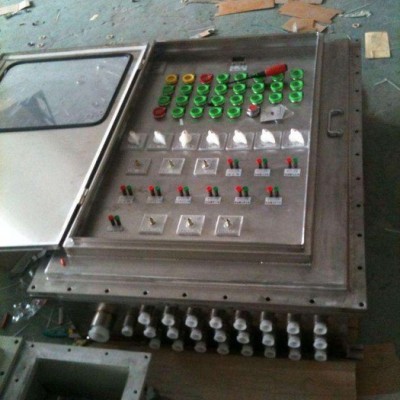

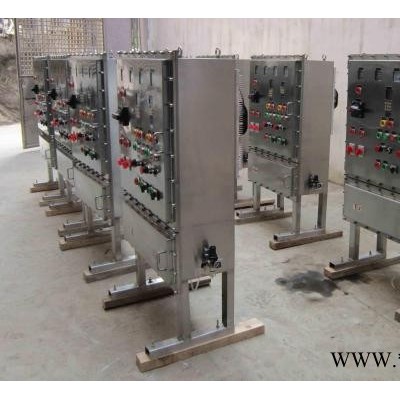

1.防爆配電箱外殼采用304不銹鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。

2.防爆配電箱設計精良，安全易用，我公司免費提供一年保修

3.箱體圖紙可由貴公司提供，或由我公司代為制作.

4.防爆照明動力配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構.

5.內裝元件可根據用戶要求安裝高分?jǐn)嗦菲骰蛩軞な綌嗦菲?。如DZ47、C65、CM1等。

6.可根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。

7. 適用于照明和動力線路，具有分?jǐn)唷⑦^載、失壓保護和短路自動切斷功能 鋼管或電纜布線均可.

8.符合GB3836-2000,IEC60079標準要求。

故障解決

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

5．2安裝及維修前必須切斷前級電源；

5．3進、出線電纜穿過橡膠密封圈，須用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；維修與防護

5．4密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換，以確保防爆性能可靠；

5．5維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

5．6配電箱在使用過程中要定期檢查，以保證其良好運行；

5．7非專業人員嚴禁開蓋維修、檢查。

其它說明

1． 本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。采用模塊結構，各種回路可以自由選擇組合。

2． 內裝高分?jǐn)嘈⌒蛿嗦菲?，具有過載及短路保護功能。

3． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好。

4． 所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。

5． 鋼管或電纜布線均可。

6． 可根據用戶要求特制。

訂貨須知

◆訂貨時應注明配動箱的支路數，各支路相應的電流以及斷路器的極數，若需帶漏電保護功能請注明；

◆如需帶總開關則請注明總開關的電流用極數，并注明進出線方向，進出線規格及對應的數量；
