| 觸點材料 | 半導體+銀合金 |
|---|---|
| 產地 | 河北省清河縣小屯工業園區 |
| 產品系列 | ZY-JDQ |
| 觸點負載 | 大功率 |
| 觸點形式 | 其他 |
| 額定電壓 | 1-380V |
| 外形 | 小型 |
| 線圈功率 | 0.02W |
| 電流性質 | 直流、交流兩用 |
| 防護特征 | IEC/TS 61340-5-1 |
| 品牌 | 佐佑眾工 |
| 型號 | ZY-JDQ2601 |
| 觸點切換電流 | 60 |
| 觸點切換電壓 | 380 |

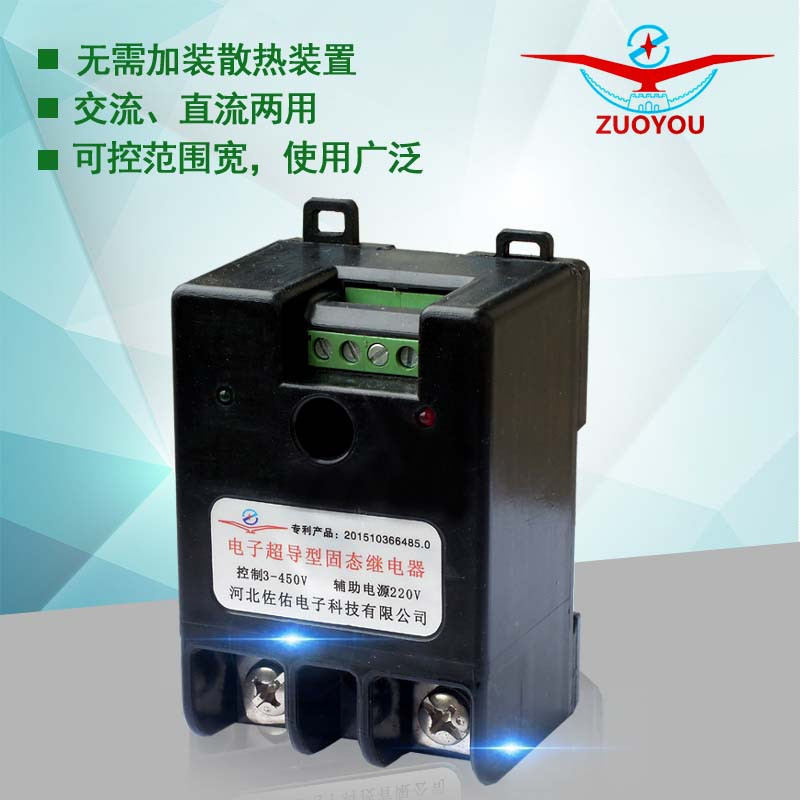

產品名稱：?jiǎn)蜗嚯娮映瑢?dǎo)型固態繼電器
產品品牌：佐佑
產品型號：ZY-JDQ2601
產品價格：68.00元/個
產品顏色：黑色,可定制顏色
產品數量：2000個
產品規格：83*58*47.8mm
生產廠家：河北佐佑電子科技有限公司
產品重量：220g，與部隊合作，質量過硬！
ZY-JDQ2601型號單相電子超導型固態繼電器是由河北佐佑電子科技有限公司最新研發設計的一種新型的由電子器件和繼電器結合的新型超導電子元件,它的使用范圍寬，能夠交流和直流兩用，交流款、控制電壓交直流3-450V可以直接使用啟動、停止按鈕，使用220vV或380V的電壓進行控制操作無需另加輔助電源、直流款、控制電壓3-100V。
1. ZY-JDQ2601單相電子超導型固態繼電器單相還具有以下優點：
（1）安裝方便、體積小、發熱低并且無需加裝散熱裝置，從而大幅度的延長了設備的使用壽命。
（2）功耗低，自身耗能?。ā?.5W），一只繼電器一天工作8小時滿負荷就能減少耗電約0.7千瓦。
2.與常規單相固態繼電器相比，擁有自己獨特的優勢
（1）目前市場上所常見的單相固態繼電器存在以下缺陷：抗過載能力差，自身耗能大、需要加足夠大的散熱裝置才能保證安全工作，應用范圍不夠?qū)挼?。而河北佐佑電子科技有限公司開發的新型電子元件-單相電子超導型固態繼電器成功的克服了兩者的不足，具有可控范圍寬（交流、直流兩用）、功耗低、無需加裝散熱器等優勢！ZY-JDQ2601單相固態繼電器在大電流工作時導通壓降小、功耗小、發熱量小，所以不需要安裝散熱器便能正常工作，而且它的體積較小，在使用方面非常的方便。
（2）其獨特優勢體現在：
<1>新型ZY-JDQ2601單相電子超導固態繼電器采用了可控硅，它自身沒有溫度，能夠承受高溫并且降溫，能夠合理的控制轉換時間。
<2> ZY-JDQ2601的開關運作次數在2500萬左右，與傳統繼電器相比，壽命提高到了3-4年。
<3> ZY-JDQ2601直流與交流都是通用的，控制電壓在3-450V，即使用2節電池也可以啟動它。
<4> ZY-JDQ2601的負載電流是70A，70A以下可以隨便用，沒有限制
（3）單相超導型固態繼電器與常規固態繼電器各個方面的比較
| 普通固態繼電器與電子超導型繼電器比較 | ||
|
| 普通繼電器 | 電子超導型固態繼電器 |
|
|
|
|
| 標稱電流A | 80A | 70A |
| 控制電壓形式 | 普通直流 | 超導型交.直流兩用 |
| 外形 | 57*45.7*23 | 83*58*47.8 |
| 輸入電壓范圍 | 3-32VDC | 3.2--450V AC.DC（兩用） |
| 確保接通電壓 | 3VDC | 3.2V AC.DC |
| 確保關斷電壓 | 1VDC | 1V AC.DC |
| 輸入電流（典型值） | 12mA | 3.2V1.5mA-450V＜0.01mA |
| 輸入電流（最大值） | 15mA | 1.5mA |
| 輸出端電壓 | 40-480V | 1-500V |
| 額定負載電流 | <80A參照溫度曲線 | 70A基本無環境溫度影響 |
| 最大連續負載電流 | ＜30A | 70A |
| 最大電流壓降 | 1.5Vrms | <0.02Vrms |
| 輔助電壓 | 不需要 | 65-260VAC＜3W |
| 最大接通時間 | 1/2周期+1ms | 1/2周期+1ms |
| 最大關斷時間 | 1/2周期+1ms | 1/2周期+1ms |
| 最大電能損耗 | 120W | ＜2.5W |
| 散熱器及風機 | 需要 | 不需要 |
| 安裝復雜性 | 稍復雜 | 簡單 |
| 生產復雜性 | 簡單 | 較復雜 |
| 造價 | 低 | 略高 |
3.觸點參數：
| 觸點材料 | 半導體+銀合金 |
| 觸點形式 | 半導體+銀合金 |
| 觸點負載 | 70A |
| 接觸電阻 | 1.5-2mΩ |
| 最大轉換電流 | 120A |
| 最大轉換電壓 | 300VAC |
| 最大轉換功率 | 16KW |
| 電氣壽命 | ＞200.000.00次 |
| 機械壽命 | ＞200.000.00次 |
4.特性參數：
| 環境溫度 | -40℃~+85℃ |
| 濕度 | 40% ~ 85% |
| 輔助電壓 | 65~260VAC |
| 額定負載電流 | 70A基本無環境影響 |
| 最大連續負載電流 | 70A |
| 最大電流降壓 | 〈0.02Vrms |
| 輸入電壓范圍 | 3.1~450V AC DC |
| 接觸電阻 | 1.5-2MΩ |
| 最大電能耗損 | ＜2.5w |
| 重量 | 220g |
| 最大接通時間 | 1/2周期 |
| 最大關斷時間 | 1/2周期 |
| 輸出端70安時壓降 | ＜0.02Vrms |
