| 最大焊接厚度 | 0.0005-0.4（mm） |
|---|---|
| 動力形式 | 氣動，自動控制 |
| 控制方式 | 手動 |
| 焊接方式 | 儲能式 |
| 焊接原理 | 點焊，單面焊機，對焊，碰焊 |
| 加工精度 | 精密 |
| 規格 | DH-01~05A |
| 適用公司 | 精密電子元件廠，科研機構高校實驗室，精密電子電路修補生產。 |
| 焊接使用范圍 | 金屬焊接，單面焊接，自動精密點焊設備 |
| 焊接種類 | 漆包線焊接，電阻焊接，精密焊接，顯微焊接，自動焊接 |
| 電流 | 交流，逆變，直流 |
| 頻段 | 中頻 |
| 驅動形式 | 腳踏 |
| 樣式 | 單機對焊，單機碰焊，單機焊接，自動化控制設計， |
| 用途 | 點焊漆包線 無需除漆，金屬碰焊，對焊 |
| 作用對象 | 金屬 |
| 作用原理 | 電阻焊 |
| 品牌 | ZSUE |
| 型號 | DH-05A |
一、 單面點焊

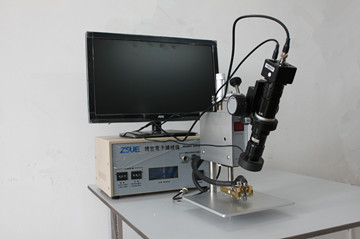

焊機圖片：

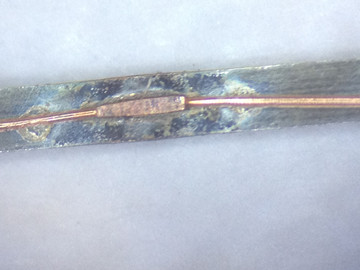

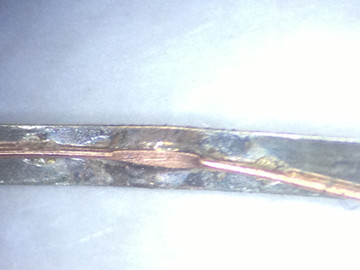

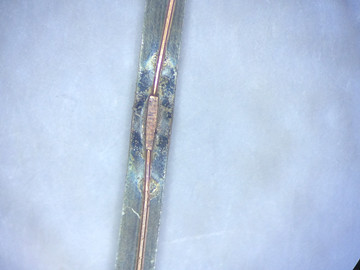

焊接效果：
漆包線焊接機原理介紹：
該款精密電子點焊機主要應用於細小漆包線，金屬帶等的焊接，由於焊接頭屬於單面焊，而且非常細小，能輕松實現細小導線與精密部件的牢固連接，廣泛應用於手機喇叭，受話器，電感，空心杯馬達，扁平馬達，各種濾波模塊等產品生產中的焊接。
?
1、焊接速度
焊接速度可以達到每天6200個產品，每個產品兩個點**焊點數大約12400個左右
焊接速度與工人的熟練度有關系。
2、焊接效果
焊點細小牢固，焊點是由漆包線內的銅線與金屬底面通過焊接組成新合金形成的，是金屬間的 直接連接在高溫條件下不脫落。
焊點由焊頭大小決定，因此，同一支焊頭焊接出來的效果幾乎一樣
焊接時只在焊頭**發熱，對焊點周?chē)a(chǎn)生影響
3、焊接優勢
焊點細小牢靠，能滿足細小位置的焊接要求
焊接速度快，能大幅度提高生產效率
采用單面點焊方法，能減少不良品
產品一致性好，焊點大小一樣
無需焊接輔料，不產生廢氣廢物，環保節能
二、對焊，碰焊

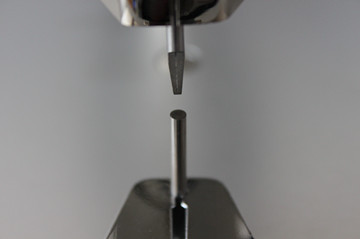

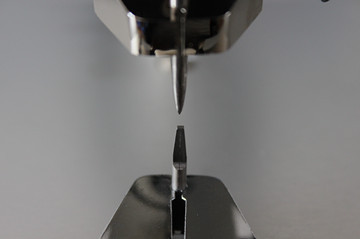

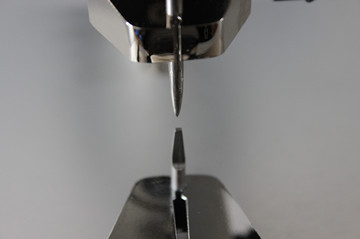

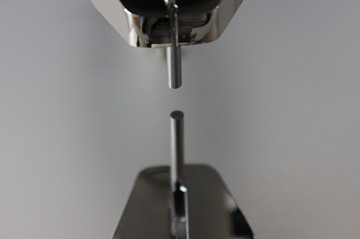

焊接圖片：

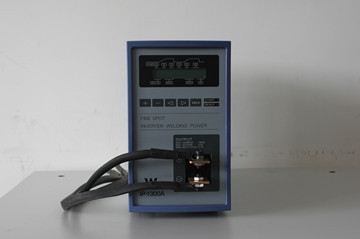

電源圖片：
原理介紹：
漆包線焊接機的逆變電源原理
逆變是把直流電改變?yōu)榻涣麟姷倪^(guò)程，它需要大功率電子開關器件，通過絕緣柵雙極晶體管IGBT作為開關器件來實現的專用焊機.
??逆變焊機工作過程為：先將三相或單相工頻交流電整流，經濾波能夠得到一個較平滑的直流電，由IGBT組件為主的逆變電路會將該直流電變?yōu)楦哳l的交流電，通過變壓器降壓后，再經過整流濾波**能獲得平穩的直流輸出電流。逆變工作頻率很高，所以主變壓器鐵心截面積及線圈匝數會大大減少**會讓逆變焊機能在很大程度上節省金屬材料，大大減少外形尺寸和重量，較大程度減少電能的損耗，同時，逆變焊機能夠在很短的微秒級時間內對輸出電流進行調整，能實現理想控制過程及良好的焊接效果。
