| 動力類型 | 氣動 |
|---|---|
| 公稱壓力 | 400（kn） |
| 滑塊行程 | 300（mm） |
| 類型 | 沖床 |
| 售后服務 | 全國 |
| 品牌 | 金碩 |
| 型號 | JSE |

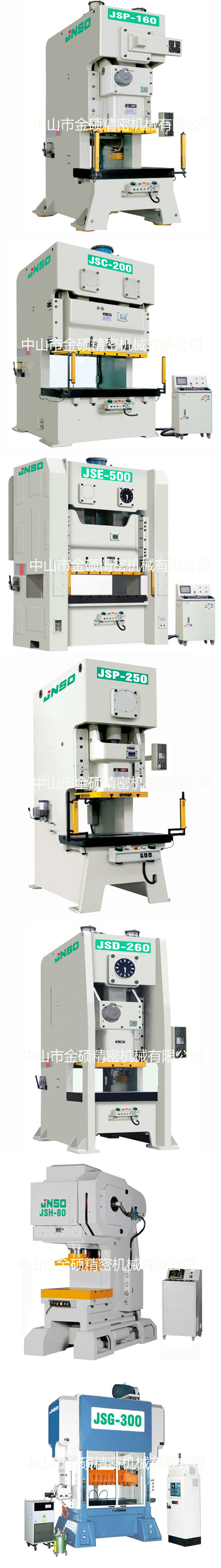

| 「JSE」系列閉式雙曲軸精密沖床160-500Tons |
H狀重型級高剛性機身/雙曲軸特寬置模區的設計，特別適用于大尺寸框形及偏心模沖件高負荷之精密沖壓。
金碩沖壓科技——可為顧客個性化設備的選擇，迅速提供技術設計/工程應用方案&支持。
國際等級 先鋒品質
■?融合歐美、日本先進技術/機能結構CAE動態仿真優化設計
■?高剛性床身優質鋼仿形焊制或整體鑄造件回火/振動應力處理
■?齒輪、曲軸等主關零部件經鍍硬鉻/氮化/研磨高標準工藝處理
■?高性能控制器/驅動部件/電磁離合器/汽動元件、軸承等高端配置
■?國際沖壓設備技術等級，機器指標的測驗
數字控制系統方案「備選」
■?高響應多功能疊加擴容/高品質工控處理器
■?高內存級模塊/個性設計特許軟件編制
■?高兼容多軸向變速驅動/自動化裝備線機載擴展
■?高智能人機界面/高頻響實時控制/以太網&USB端口
?「個性備選—調速馬達驅動/變頻馬達驅動/伺服馬達驅動/閉環動能/控制擴展/示屏等級」
| JSE系列閉式門型雙曲軸精密鋼架沖床 | ||
| 配置 | Accessories | 標準 |
| 電動式黃油潤滑裝置 | Electrical Automatic Lubrication System | ● |
| 油壓式過載保護裝置 | Hydraulic Over-load Protector | ● |
| 變頻器 | Inverter | ● |
| 電動式滑塊調整裝置 | Slide Adjust Device | ● |
| 電動式模高顯示器 | Die Heigh Indicator | ● |
| 滑塊及模具平衡裝置 | Balance Device | ● |
| 旋轉凸輪開關 | Rotary Cam Switch | ● |
| 曲軸角度指示器 | Crank Angle Indicator | ● |
| 電源插座 | Power Supply | ● |
| 計數器 | Electric Stroke Counter | ● |
| 空氣源接頭 | Air source Recepatacle | ● |
| 預載計數器 | Presrt Counter | ● |
| 預斷計數器 | Presrt Counter | ● |
| 二度落保護裝置 | Against Over-run Safety Device | ● |
| 維護工具及工具箱 | Maintenance Tool Box | ● |
| 使用說明書 | Operation Manual | ● |
| 集中式機油潤滑 | ● | |
| 配置 | Accessories | 選配 |
| 氣壓模墊裝置 | Pneumatic Die Cusion Device | ○ |
| 快速換模裝 （舉模器、夾模器或移模臂） | Quick Die Change Device (Die Lifter,Clamp And Die Arm Shift Mode） | ○ |
| 滑塊上部打料裝置 | Slide Knock-out Device | ○ |
| 誤送檢測裝置 | Misfeed Detection Consent | ○ |
| 防震腳 | Anti Vibration Press Mount | ○ |
| 光電保護裝置 | Photo-electronic Safety Device | ○ |
| 送料機（空氣、機械及Nc各類） | Feeder | ○ |
| 料架 | Uncoiler | ○ |
| 矯平機 | Leveler | ○ |
| 機械手 | Machanism Hand | ○ |
| 模具照明裝置 | Die Room Light | ○ |
| JSE系列閉式門型雙曲軸精密鋼架沖床 | |||||||||||||
| 項目 | Ltem | JSE-160 | JSE-200 | JSE-250 | JES-300 | JSE-400 | |||||||
| 型式 | Model | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | ||
| 噸位 | Capacity | Ton | 160 | 200 | 250 | 300 | 400 | ||||||
| 能力發生點 | Rated Tonnage Point | mm | 6 | 3 | 6 | 3 | 7 | 3 | 7 | 3 | 7 | 3 | |
| 行程數 | Speed Per Minute | s.p.m | 30-55 | 40-85 | 20-50 | 35-70 | 20-40 | 30-60 | 20-40 | 30-50 | 20-30 | 20-40 | |
| 行程長 | Stroke length | mm | 180 | 130 | 250 | 150 | 280 | 170 | 300 | 170 | 300 | 170 | |
| 最大閉合工作高度 | Die Height | mm | 450 | 400 | 500 | 450 | 550 | 450 | 550 | 450 | 550 | 450 | |
| 滑塊調整量 | Slide Adjustment | mm | 100 | 120 | 120 | 120 | 120 | ||||||
| 上工作臺尺寸 | Slide Area | mm | 1600×650×70 | 1990×750×95 | 2290×900×85 | 2500×900×110 | 2700×1000×95 | ||||||
| 下工作臺尺寸 | Bolster Area | mm | 1800×760×150 | 2200×940×170 | 2500×1000×170 | 2500×1000×190 | 2700×1000×190 | ||||||
| 主馬達 | Main Motor | kw.p | 11×4 | 15×4 | 18.5×4 | 30×4 | 30×4 | ||||||
| 滑塊調整機構 | Slide Adjust Device | 電動Electric driving | |||||||||||
| 使用空氣壓力 | Air Pressure | kg/cm2 | 5～6 | 5～6 | 5～6 | 5～6 | 5～6 | ||||||
| 沖床精度 | Presses Precision | CNS（Jls）1class一級 | CNS（Jls）1class一級 | CNS（Jls）1class一級 | CNS（Jls）1class一級 | CNS（Jls）1class一級 | |||||||
