| 防水等級 | IP68 |
|---|---|
| 產地 | 廣東 |
| 讀卡類型 | CF |
| 工作頻率 | 高頻 |
| 接口類型 | AC/DC |
| 認證 | CEIP68 |
| 特性 | 防水 |
| 線長 | 按客戶要求 |
| 形狀 | 圓形 |
| 應用范圍 | LED |
| 應用范圍及用途 | LED 電源 電線 |
| 針數 | 3 |
| 制作工藝 | 熔接 |
| 種類 | 接線柱頭 |
| 絕緣體材質 | 尼龍 |
| 接觸件材質 | 黃銅鍍金 |
| 支持卡數 | 二合一 |
| 品牌 | 中時捷 |
| 型號 | L20 |
| 加工定制 | 是 |
1：外觀、環境描述
1.1 外形參考尺寸(長×寬×高)(mm)：以實物為準（圖紙僅供參考）。
1.2 使用環境條件
工作溫度: -35℃～120℃ 貯存溫度: -25℃～85℃ 大氣壓力: (86～106) KPa
相對濕度: ≤90% 防水等級：IP68

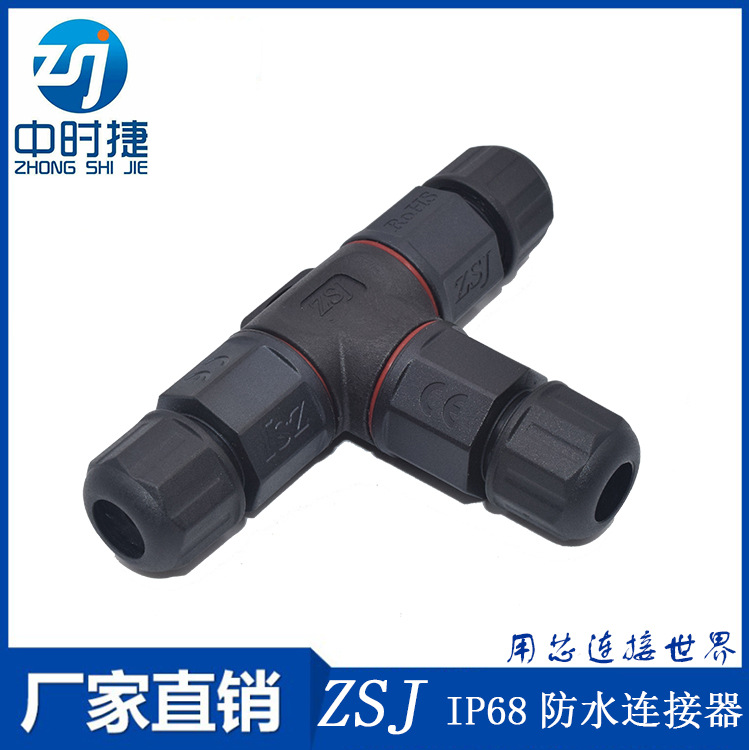

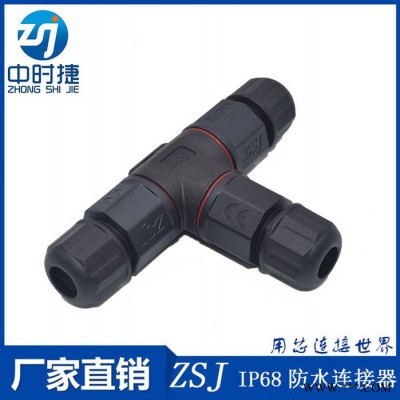

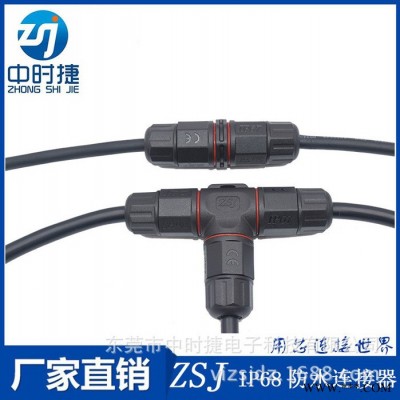

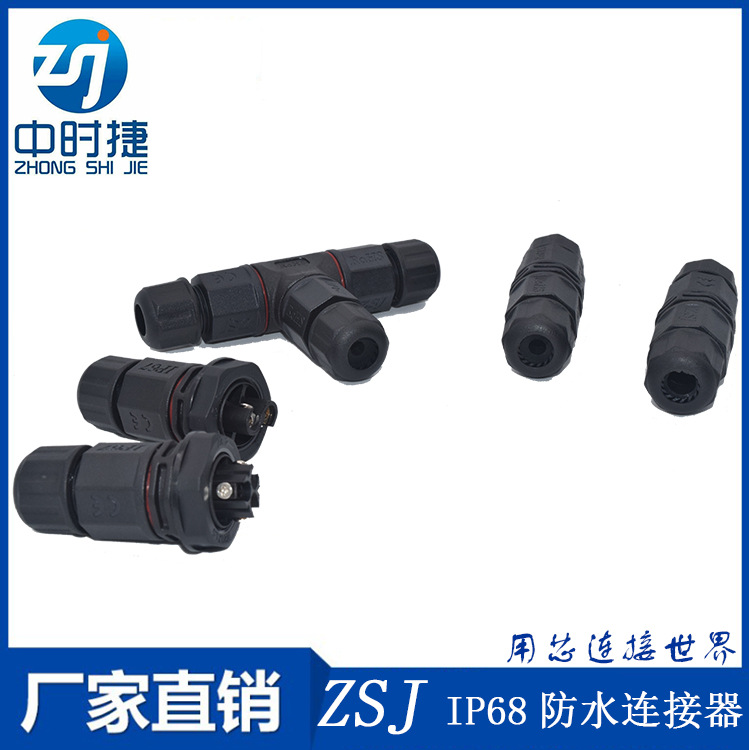

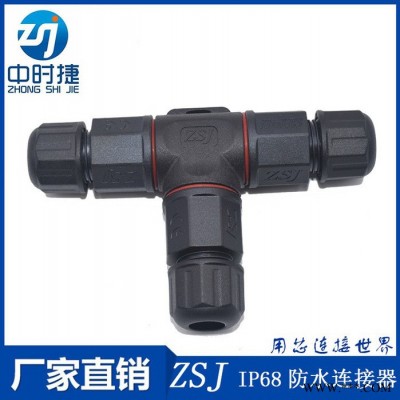

2：產品結構描

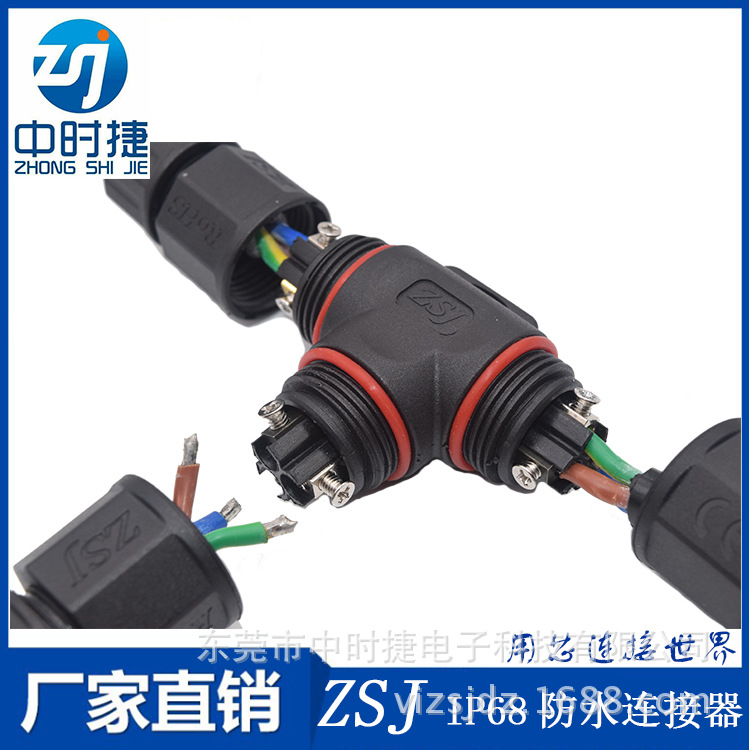

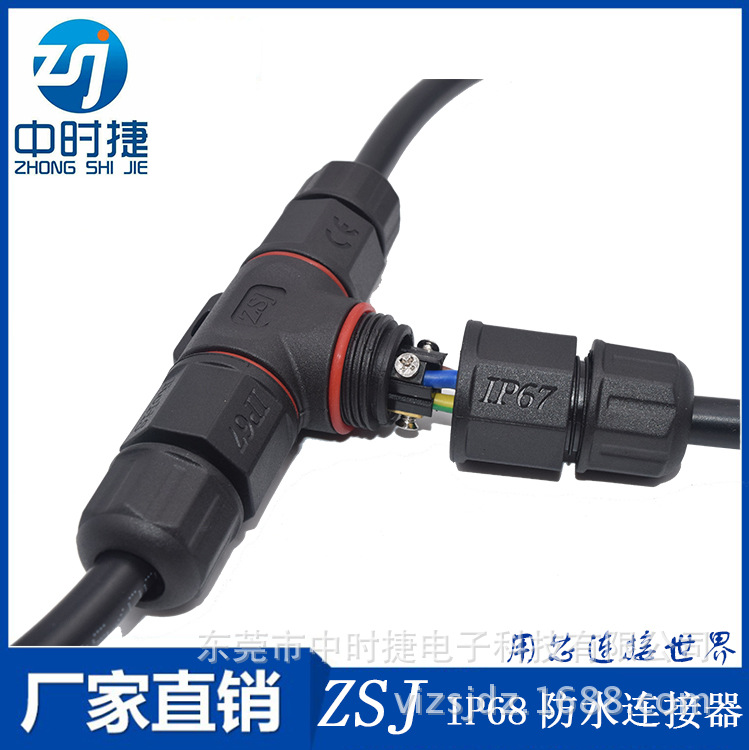

2.1 接線方式：螺絲夾線式**大入線直徑：Φ10.5mm
2.3 連接器接觸件及鍍層：銅，Φ2.4mm,鍍金。 2.4 接觸件塑膠：尼龍，260℃耐溫，V-0級阻燃。
2.5 防水膠圈：硅膠。 2.6 灌膠：環氧樹脂。
3：測試
3.1 抗電強度：按照GJB1217-1991中1005方法，常溫常壓下 S
1500V / 50Hz，經1min而無擊穿或飛弧現象，超漏電流小于2mA。
3.2 絕緣電阻： 按照GJB1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）DC 500V，
絕緣電阻大于1000MΩ。
3.3 接觸電阻：常溫常壓下，防水連接器公母插合狀態下，接觸電阻≤10mΩ。
3.4 鹽霧測試：未插合的連接器按照GJB1217-1991中方法1001的規定,連接器經受鹽溶液濃度5%的氯化鈉溶液，
溫度35±2℃的中性鹽霧試驗48h后，不出現影響性能的腐蝕。
3.5 防水性能：常溫常壓下，防水連接器公母插合并裝好螺母，置入1m深清水中,試驗時間4h，連接器內部無
滲水現象。在常溫常壓下涼置30min，測試達到3.1、3.2、3.3要求。
3.6 接觸件分離力：單孔分離力為1.0-4.0N。
3.7 機械壽命 ：按照GJB1217-1991方法的2016進行測試，接觸件插拔3000次，接觸件磨擦表面允許鍍層有輕微
磨損，但不露其基體金屬，不出現影響性能的機械損傷,試驗后測試接觸電阻符合測試部分3.3的要求。
3.8 互配性：同一型號規格的自由連接器與固定連接器應能完全插合和分離。
3.9 環境適應性：產品在經受表1所述條件的試驗后應滿足表1所規定的要求。
3.10 試驗方法：除另有規定外，常溫常壓均指溫度15℃～35℃,相對濕度45%～75%,大氣壓86KPa～106KPa.
相對濕度:≤90%
防水等級：IP68
