材質	鑄鐵
性能	不阻塞
用途	雜質泵
驅動方式	電動
輸送介質	污水泵、雜質泵
泵軸位置	臥式
葉輪結構	敞開式葉輪
葉輪吸入方式	單吸式
流量	-（m3/h）
葉輪數目	1
揚程	-（m）
汽蝕余量	-（m）
吸入口徑	-（mm）
排出口徑	-（mm）
結構原理	中開泵
級數	單級
許過最大粒徑	-
品牌	澤琦
型號	ZJ

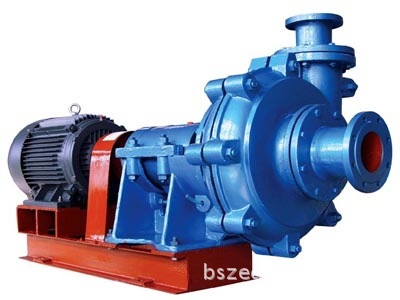

ZJ型臥式渣漿泵是我公司廣泛吸收國內外同類產品的先進技術開發研制的高效節能產品該系列渣漿泵結構和水力設計合理，產品具有效率高、重量輕、噪音低、運行可靠、使用壽命K、維修方便等顯著特點。該系列泵過流部件采用高硬合金鑄鐵或橡膠制造，可廣泛用于鋼鐵、冶金、礦山、電力、煤碳、建材等行業，用于輸送含磨蝕性或腐蝕性渣漿液、灰漿和礦漿，重量濃度分別可達45％-60％。該系列泵針劉不同工藝流程需要，還可采用多級串聯并聯或復合使用的運行方式。產品各項性能指標均已達到目前國內先進水平。

ZJ渣漿泵為單級單吸離心式渣漿泵，泵體采用內外雙層金屬結構，泵殼為垂直中開式，出水口可按45°間隔旋轉八個不同的位置。

ZJ渣漿泵處理介質為含有固體顆粒的磨蝕性或腐蝕性漿體，固液混合嘗試灰漿為45%，礦漿為60%，介質溫度≤60℃，該泵可以多級串聯使用。

ZJ渣漿泵高效、節能、使用壽命長、重量輕，結構合理，運行可靠，維修方便，適用于電力、冶金、煤炭、建材等行業。

產品概述

高效耐磨渣漿泵、灰渣泵是單級單吸、軸向吸入懸臂臥式離心泵，可廣泛用于冶金、礦山、電力、煤礦、水利、化工、輕工、石油等部門輸送含有大量固體物料的磨蝕性或腐蝕性漿體。

1、ZJ型泵過流部件采用高強度耐磨材質，適用于輸送強磨蝕、高濃度、大顆粒的渣漿，在泵的**大工作壓力范圍之內， 可以多級串聯使用。

2、ZJ型泵根據抽吸的介質不同， 具有可互換的各種材質的過流部件，適用于輸送磨蝕性或腐蝕性、大顆?；蚣?xì)顆粒漿體。

一、概述

GMZ系列渣漿泵是單級單吸、軸向吸入懸臂臥式離心泵，可廣泛用于冶金、礦山、電力、煤礦、水利、化工、輕工、石油等部門

輸送含有大量固體物料的磨蝕性或腐蝕性漿體。
  1、GMZ型渣漿泵，過流部件采用高強度耐磨材質，適用于輸送強磨蝕、高濃度、大顆粒的渣漿，在泵的**大工作壓力范圍之

內，可以多級串聯使用。
  2、GMZ型渣漿泵根據抽吸的介質不同，具有可互換的各種材質的過流部件，適用于輸送磨蝕性或腐蝕性，大顆粒或細顆粒漿

體。
  3、泵型號意義：例GMZ65-20-40
          GMZ---高效耐磨渣漿泵
          65－－－－出口直徑
          20－－－－揚程值
          40－－－－流量值(m3/h)

二、結構圖

結構說明：
GMZ型系列泵，除泵頭部分(包括前后泵殼、蝸殼、前后護板、葉輪等)結構不同外，其余部分結構相似，采用同一系列的傳動部分

，下面按泵頭部分，軸封部分及傳動部分，分別敘述其結構特點。

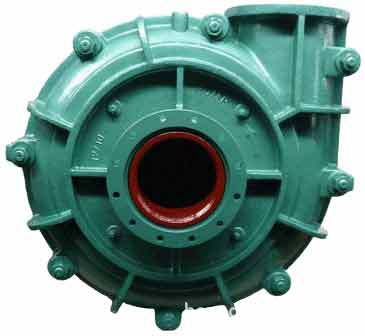

  1、泵頭部分：GMZ型系列泵為雙泵殼結構，即前泵殼、后泵殼和帶有可更換的過流部分(包括葉輪、蝸殼、前護板、后護板)

。前后泵殼根據工作壓力，采用灰鑄鐵或球墨鑄鐵制造，垂直中開，用螺栓連接，后泵殼有止口與托架用螺栓連接，泵的吐出口

可按八個角度旋轉安裝，葉輪前后蓋板帶有背葉片以減少泄漏，提高泵的壽命及效率。各型泵進口均為水平方向，從傳動方向看

泵為順時旋轉。
  2、軸封部分：軸封有三種形式，副葉輪軸封及填料軸封，機械密封。
  (1)副葉輪軸封：在泵進口正壓力值不大于泵出口壓力值的10%時的單級泵或多級串聯第三級泵，可以采用副葉輪軸封，副葉

輪軸封具有不稀釋礦漿，密封效果好等優點。
  (2)填料軸封：填料軸封結構簡單，維修方便，需使用軸封水，對于不適于用副葉輪軸封的工況及泵吸上使用工況可采用填料

軸封。
  (3)機械密封：對于不適于以上兩種軸封的工況下，采用機械密封，減少軸封部分的維修次數。
  3、傳動部分：本系列泵均采用同一系列的傳動，包括托架和軸承組件，泵軸直徑大，剛性好，懸臂短，在惡劣的工況下不會

彎曲和振動。軸承選用單列圓錐滾子軸承和角接觸球軸承組合使用，能夠承受泵的**大軸向及徑向載荷，軸承采用鋰基潤滑脂潤

滑，這種潤滑的優點在于：油膜強度高；油脂粘附性好，不易流失，使用時間較長；密封簡單，軸承體兩端裝有密封端蓋，能有

效防止礦漿等污物進入軸承，該泵在軸承體上設有兩個膠管接頭，可與水源接通，對軸承塞進行冷卻，因此可在較高的環境溫度

下工作，保證軸承安全運行，具有較高的壽命。

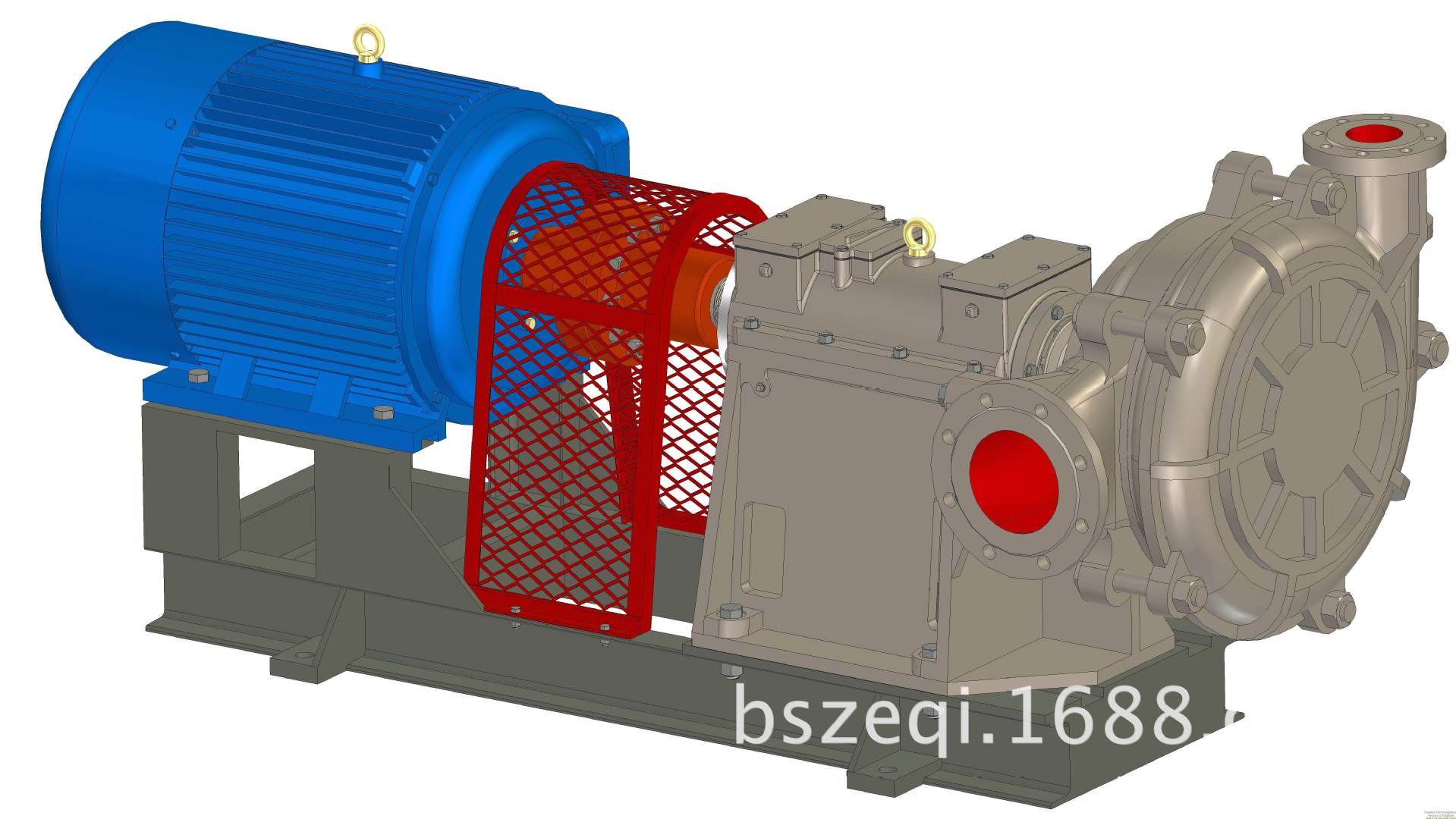

傳動方式：

GMZ系列渣漿泵型譜圖

性能參數

四、裝配注意事項1、軸承組件裝配：裝配時預熱軸承內圈，溫度不允許超過120℃ ，深溝球軸承內圈必須靠緊軸肩，其外兩側為單列圓錐滾子軸承。單列圓錐滾子軸承裝配時，用調整軸承端蓋處的墊來保證軸向間隙，調整后應用于手轉動軸,使得轉動勻調。2、軸封組件的裝配:填料軸封組件包括填料箱,軸套、填料環、填料及填料壓蓋等零件組成。填料的選擇：當泵的工作壓力在1MPa以下時,一般采用石棉纖維浸云母的填料,壓力高于1MPa或泵輸送腐蝕性渣漿時,采用石棉纖維浸聚氟乙稀的填料。裝有機械密封的泵，出廠時已安裝調試好,用戶可不再進行調整。3、泵頭部分組裝：將后泵殼緊固在托架上并在后泵殼內裝入填料箱,再用后護板定位螺母裝上后護板,再在軸上套上〇型圈裝上鍵、裝副葉輪(或葉輪擋圈》葉輪再裝螨殼,然后用螺栓及固定壓板將螨殼壓在后泵殼上,**裝前護板、前泵殼，再將前泵殼與后泵殼合裝，擰緊螺栓。注意裝配時，應將填料箱與護板、前后護板與蝎殼之間密封的〇型圈放置正確并壓緊。五、運轉1 、起動：起動前應按下列步驟檢查整個機組。⑴、泵應安放在牢固基礎上，以承受泵的全部重量,消除振動，擰緊全部地腳螺栓。⑵、管路閥門應有自已的支撐架,且應支撐牢固。泵法蘭處有密封墊,擰緊連接螺栓時應注意,有的泵金屬內襯高出法蘭,此時螺栓應緊度合適,不能過緊，以免損壞密封墊。⑶、用手按泵轉動方向轉動軸，軸轉動時,不應有磨檫,否則調葉輪間隙。⑷、檢查電機轉向，要保證泵按泵體上所標出的箭頭方向轉動**禁止反轉。⑸、直聯傳動時,泵軸和電機軸應**對中，皮帶傳動時泵軸和電機軸應平行,并調整槽輪位置,使其與槽帶垂直, 以免引起劇烈的振動和磨損。⑹、在泵的吸入管處已裝配一段可拆的短管,其長度可拆開前泵殼和更換易損件、便于泵的檢修。⑺、軸封檢查：檢查軸封水量，水壓是否合適^調節填料壓蓋壓緊螺釘，以調節填料的松緊程度，調節軸封水，從填料壓蓋處的泄漏量以一滴滴滲出為好,填料太緊，軸套易發熱，同時耗費功率，填料太松則液體泄漏量太大。軸封水壓一般高于泵出口壓力35KPa|軸封水量一般建議按不同型號在0.15L/S 2.1L/S。裝有機械密封的泵,在開泵前須先接通軸封水。2、運轉：⑴、運轉中應定期檢查軸封水的壓力和流量，及時調節填料壓蓋或更換填料，以保證始終有少量的清潔水通過軸。⑵、定期檢查軸承組件運轉情況，開車前需往軸承體注入20或30號潤滑油，并在膠管接頭接好冷卻水（18.5kw以下不需冷卻水）。軸承潤滑油量要適當、清潔,要定期添加或更換潤滑油。⑶、泵性能隨著葉輪與護板間隙的增大而變壞,效率降低,故應及時將葉輪向前調整，以保持一定間隙,使泵能保持在高效運行，當泵磨損到不能滿足系統需要時,應更換易損件,定時拆檢泵,估計易損件壽命，以免承磨件失效時對系統產生嚴重后果。3、停泵：停泵前應盡可能使泵抽送一會清水，以清洗流經泵內的渣漿,然后依次關閉泵、閘門、軸封水和軸承體的冷卻水。六、維護保養要使泵能安全運行，壽命長，必須注意曰常的維護^維護保養應注意以下幾個方面：1、軸封的維護：要定期檢測密封水壓和水量，要始終保持少量清潔水沿軸流過，定期調填料壓蓋，檢查填料并定期更換填料。軸封水壓，軸封水量應符合上述(軸封檢查)要求。裝有機械密封的泵，長期不使用時，機械密封部件應加注滿N46號機油，以防止機械密封部件生銹及內部橡膠件失效。2、葉輪的調節：為了保證泵高效運轉,**必須及時調整葉輪與前護板的間隙,調節葉輪間隙時首先停泵,松開壓緊軸承組件的螺栓,擰調整螺栓上的螺母,使軸承組件向前移動，同時用手轉動軸按泵的轉動方面旋轉,直到葉輪與前護板磨擦為止， 將前面剛擰緊的螺母放松半圈,再將調整螺栓上前面的螺母擰緊,使軸承組件后移,此時葉輪與前護板間隙在0.5---1mm之間。調整后，在再次起動前須重新檢查葉輪轉動是否正常，軸承組件壓緊螺栓是否擰緊^然后再起動泵。3、軸承潤滑：軸承組件在裝配時，若裝配正確，潤滑油適量，維修及時，運轉壽命會較長，維修人員應定期檢修軸承組件，檢查軸承及潤滑油的情況,在運轉中須定期添加或更換潤滑油，間隔時間及注入的量與泵的轉速、軸承規格、連續工作時間、泵的停開次數,周圍環境和運轉溫度等許多因素有關，因此須逐漸積累經驗,合理及時地加潤滑油。4、備用泵應每周將軸轉動1/4圈，以使軸承均勻地承受靜載荷和外部振動。七、外形尺寸
