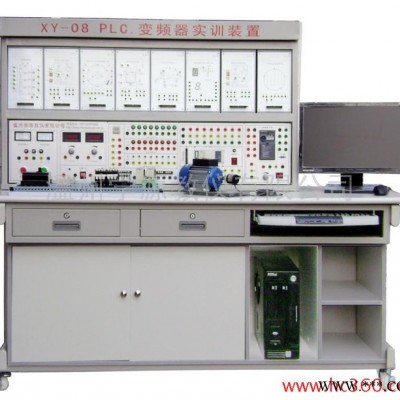

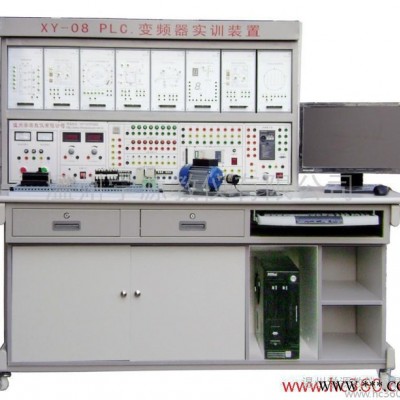

| 型號 | XY-08 |
|---|---|
| PLC可編程控制器 | 三菱FX1N-40–40mR |
| 存儲濕度 | 常規 |
| 存儲溫度 | 常規 |
| 電源 | 三相五線電源，輸入時指示燈亮 |
| 工作濕度 | 常規 |
| 工作溫度 | 常規 |
| 外形尺寸 | 1700mm×650mm ×1800mm(高×寬×長) |
| 品牌 | 學源 |
概述實物與于一體，綜合性強、功能齊全。PLC部分可直觀地進行基本指令訓練，多個應用廣泛的PLC實際應用模擬訓練，同時也為了高層次的設計開發實驗實訓提供良好的條件：為了結合教學要求，設計過程參考國內多種**，從中精選**典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。變頻器選用應用廣泛的三菱FR-S520變頻器，帶有R485通信接口，可完成變頻調速技術課程的相關教學實訓。特點1．裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可**淘汰。2． PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，也可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有**優越性。3．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快**能適應現場的工作。4．采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。裝置構成（一）PLC部分1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置2．PLC可編程控制器實訓模塊(掛箱規格：40×24×6 cm3)3．PLC可編程控制器操作桌4．編程應用軟件5．PLC仿真實訓學習軟件一套6．PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。7．電腦或手持編程器（用戶自備或代購）（二）變頻調速部分：配備三菱FR-S520變頻器及相關接口附件。（三）電機導軌及光電編碼器一套（四）三相異步電動機180W 1臺技術性能1、輸入電源：三相五線電源，輸入時指示燈亮。2、電源輸出：有漏電型保護器、過載、短路保護裝置。A．三相五線380V輸出，由三只電壓表指示輸出電壓B．～220V通過安全插座輸出C．+24V/2A直流穩壓輸出（數顯）D．+5V/1A直流穩壓輸出（數顯）E．±12V/1A直流穩壓輸出（根據裝置需求而定）3、PLC可編程控制器：三菱FX1N-40–40mR4、外形尺寸：1700mm×650mm ×1800mm(高×寬×長)操作臺用全鋼制作，鋼板厚度≥1.5㎜，臺面用5㎜厚環保**橡膠墊覆蓋，操作臺整體噴塑，顏色為亞光、密紋、計算機灰，帶抽屜或配與操作臺相匹配的工具箱。5、每臺應配備工具：數字萬用表一只。 基本實驗項目（一）PLC部分
2、變頻器報警與保護功能
3、外部端子點動控制4、變頻器控制電機正反轉
5、多段速度選擇變頻調速
6、變頻器無級調速7、基于外部模擬量（電壓/電流）控制方式的變頻調速8、瞬時停電啟動控制9、PID變頻調速控制10、PLC控制變頻器外部端子的電機正反轉11、PLC控制變頻器外部端子的電機運行時間控制12、基于PLC數字量控制方式的多段調速13、基于PLC數字量控制變頻開環調速14、基于PLC通信方式的的變頻器開環調速15、變頻器恒壓供水系統的模擬
