一、概述

1.1項目背景

電動工具在我們?nèi)粘Ｉ町?dāng)中經常會被用到，其外殼從一開始的鑄鐵到鋁合金，在逐步成熟的熱塑性工程材料上得以廣泛應用，實現雙重絕緣的同時不斷實現符合人體工程學的舒適握感。絕大部分在全球銷售的電動工具是從我國生產并出口的，我國早已成為世界主要電動工具供應商。

三維掃描儀應用于多種電動工具外殼件的數據采集，已經十分廣泛。起初我司接觸到相關生產行業的客戶，大多是用于產品結構設計以及外觀改良。而現在，隨著三維掃描技術越來越成熟，三維掃描儀這類設備更加智能、便捷，于是不少客戶自己采購設備，除了用于采集三維信息進行逆向、外觀設計，還有尺寸測量和偏差檢測功能等。

本文以電動工具為研究對象，重點闡述中科院藍光高精度三維掃描儀CASCAN在三維掃描、產品設計、尺寸檢測和偏差檢測分析過程中的應用。

關鍵詞：三維掃描測量、手持式三維掃描儀，電動工具掃描、外殼掃描、尺寸檢測

二、原有技術分析

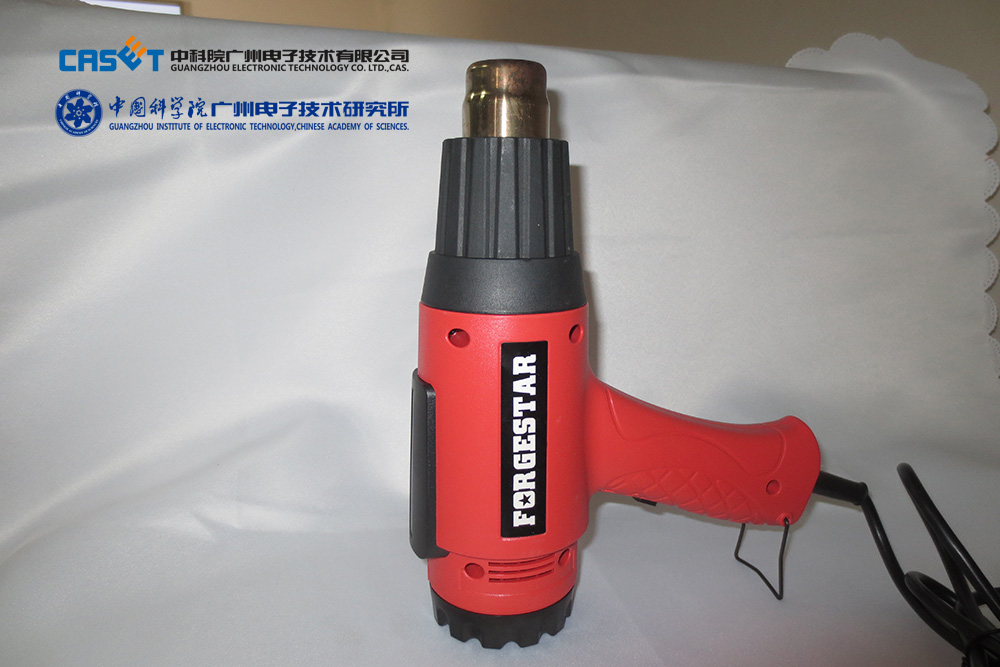

2.1掃描對象

2.2技術需求

   掃描目的：在原有產品的基礎上開發新的外觀產品，效率頗高，同時需要在核心技術以及結構方面進行創新，不斷琢磨改良人體工程握持手感。因此客戶希望對產品進行掃描，獲取三維數據后，能夠繼續對數據修改優化，包括其外殼包裝的設計等等，以達到滿足結果。

2.3原有解決方案

   目前客戶的方案：憑借工程師經驗進行適當數據改良。

2.4綜述

   原有的方案無法將其改良指標進行量化，而且效率有待提高。

三、我們的技術解決方案

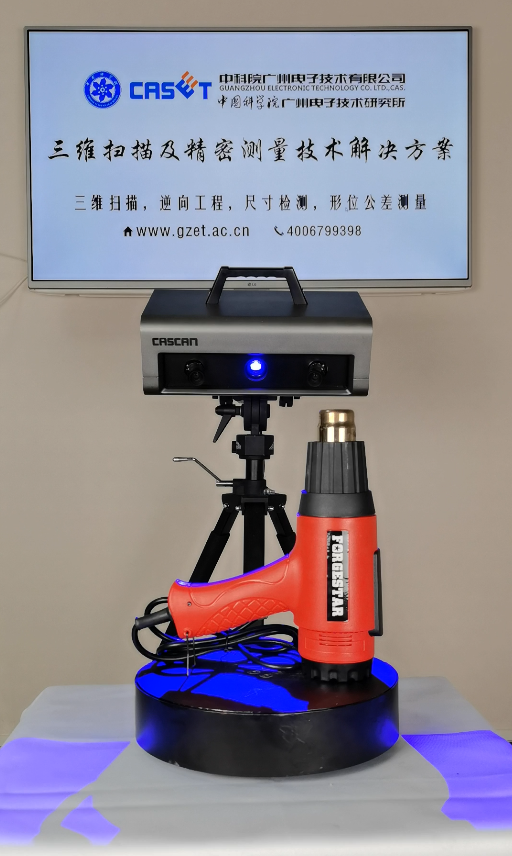

3.1通過使用中科院藍光高精度三維掃描儀CASCAN，獲取三維掃描數據。

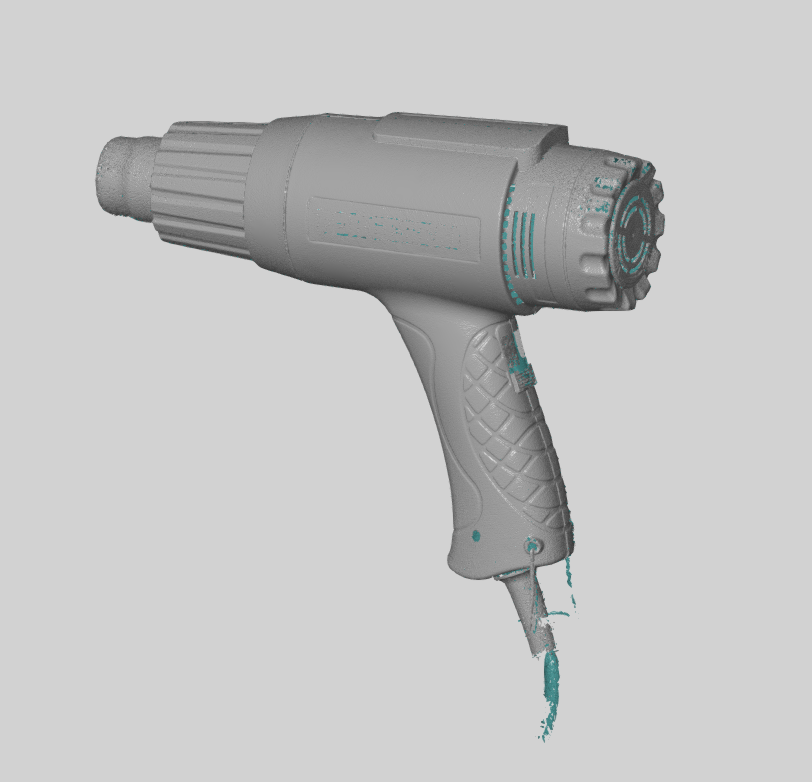

3.2 掃描數據

3.3 數據內容：

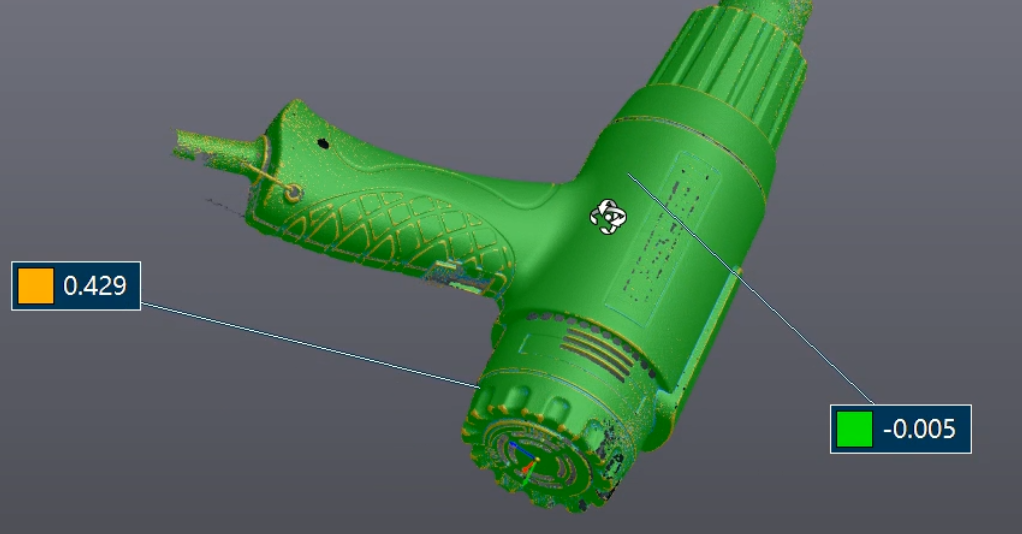

實際生產的外殼與設計數模的誤差，特別是關鍵尺寸位置。

四、技術方案綜述

使用中科院藍光高精度三維掃描儀CASCAN，對電動工具外殼進行掃描，可以大幅節約產品改進的時間成本，快速獲取產品外殼的三維數據，也適用于生產環節的檢測工序，而且其數據便于電子數據庫儲存和更新。因此，在電動工具方面，中科院藍光高精度三維掃描儀CASCAN一舉多得。
