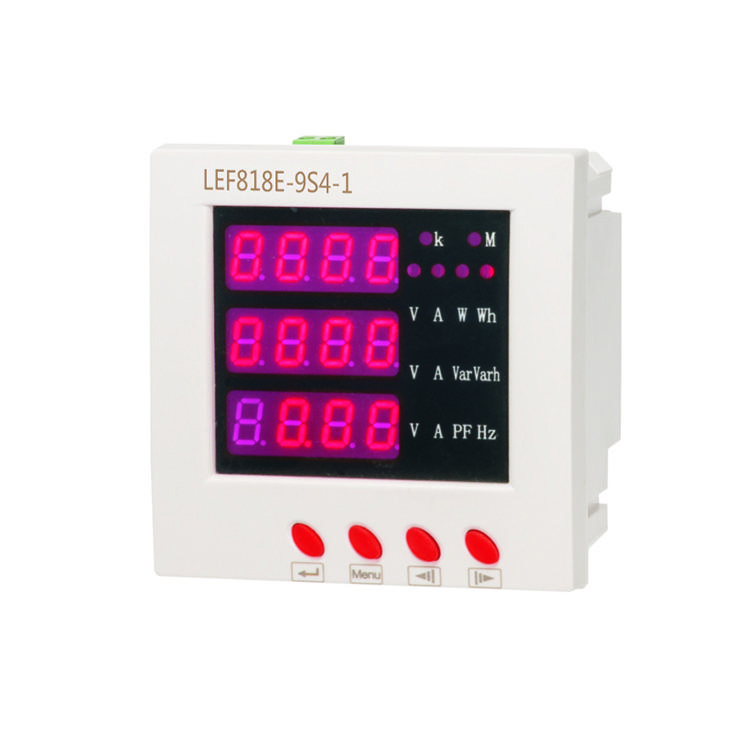

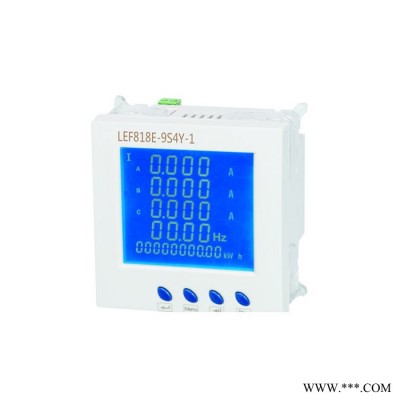

三相多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。

使用要求

所有的儀表在**次使用的時候，請檢查儀表的參數周所在配電系統中需要的參數的一致性。例如，對于AC380V、200A/5A的線路中需要配置AC400V、200A/5A的儀表。用戶也可以根據實際需要對儀表重新進行編程設置。同樣一個表，對于400A/5A的線路中，只需要將儀表的CT變比“T.I”修改為80**可以了。在一般情況下，儀表后面的標簽中都表注了儀表的類型參數和出廠設置參數。

在正確的配置儀表后，按照實際的要求對儀表進行正確的接線，對輔助電源、輸入信號和輸出信號按說明書操作說明中進行。

三相多功能電力儀表功能輸出

1．電能計量和脈沖輸出：提供電能計量，2路電能脈沖輸出功能和RS485的數字接口來完成電能數據的顯示和遠傳。儀表3排12位LED實現有功是能（正向）、無功電能（感性）1次側數據的顯示，右圖中表示正向有功電能數據=369587.28kWh(度)；集電級開路的光耦繼電器的電能脈沖（電阻信號）實現有功電能（正向）和無功電能（反向）遠傳，采用遠程的計算機終端、PLC、DI開關采集模塊采集儀表的脈沖總數來實現電能累積計量。休用輸出方式的輸出還是電能的精度檢驗的方式**計量規程：標準表的脈沖誤差比較方法）。

1）.電氣特性：集電極開關電壓VCC≤48V、電流Iz≤50mA。

2）.脈沖常數：3200imp/kWh脈沖速度**不超過200mS。其意義為：當儀表累積1kWh時脈沖輸出個數為N（3200）個，需要強調的是1kWh為電能的2次電能數據，在PT、CT的情況下，相對的N個脈沖數據對應1次側電能為1kWh×電壓變比PT×電流變比CT。

3）.應用舉例：PLC終端使用脈沖計數裝置，假定在長度為t的一段時間內采集脈沖個數為N個，儀表輸入為：10kV/100V、400A/5A, 則該時間段內儀表電能累積為：N/3200×100×80度電能。

三相多功能電力儀表測量功能

夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有.功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信

特性
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能 

計量：正反向有功電能，感性容性無功電能 

顯示：三排LED數碼管顯示，可視度高 

通訊：RS485通訊，MODBUS-RTU協議 

輸出：2路電能脈沖輸出(脈沖常數10000imp/kwh) 

擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比 

配選：可附加模擬量4-20mA變送輸出，開關量數量、開關量輸出，上下限越限報警功能 

用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理

三相多功能電力儀表注意事項

1、使用前，儀表需通電15分鐘。 

2、注意防止震動和沖擊，不要在有超量灰塵和超量有害氣體的地方使用。 

3、輸入導線不宜過長，如被測信號輸入端較長時請?jiān)囉秒p絞屏蔽線。 

4、若信號伴隨高頻干擾，應在線里試用低頻過濾器。 

5、長時間存放未使用時，請每三個月通電一次不少于4小時。 

6、長期保存應避開直射光線，宜存放在環境溫度-25°C~55°C. 

7、如儀表無顯示，應先檢查輔助電源，電壓是否在范圍內。 

8、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。 

9、除非PT有足夠功率，否則不能使用PT信號同時作為輔助電源，以保證儀表正常工作。 

10、CT回路中的電流接線端子螺絲務必?cái)Q緊，保證進/出線接觸可靠，以免產生故障。 

11、若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。
