| 產品認證 | IOS9001 |
|---|---|
| 額定電流 | 220V |
| 額定功率 | 750W |
| 極數 | 4P |
| 類型 | 行星減速機 |
| 輸出轉速 | 500 |
| 用途 | 減速機,輸送 |
| 安裝形式 | 立式/臥式 |
| 齒面硬度 | 硬齒面 |
| 品牌 | 自創 |
| 加工定制 | 是 |
本公司供應減速電動機自創750W 220V 500 IOS9001 4P 自創，質量保證，歡迎咨詢洽談。
ZCF85精密行星減速機參數
級數 | 單級 | 雙級 | ||||||||||||
減速比 | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
額定輸出力矩T 2N(Nm) | 60.0 | 88.0 | 95.0 | 66.0 | 40.0 | 98.0 | 98.0 | 98.0 | 105.0 | 98.0 | 105.0 | 98.0 | 105.0 | 75.0 |
最大輸出力矩T 2NOT(NM) | 120.0 | 176.0 | 190.0 | 132.0 | 80.0 | 196.0 | 196.0 | 196.0 | 210.0 | 196.0 | 210.0 | 196.0 | 210.0 | 150.0 |
轉動慣量J1 (Kgcm2 ) | 0.72 | 0.52 | 0.45 | 0.41 | 0.35 | 0.72 | 0.52 | 0.45 | 0.45 | 0.41 | 0.41 | 0.35 | 0.35 | 0.35 |
級數 | 三級 | |||||||||||||
減速比 | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 | |
額定輸出力矩T 2N(Nm) | 125.0 | 125.0 | 135.0 | 125.0 | 135.0 | 125.0 | 135.0 | 125.0 | 135.0 | 125.0 | 135.0 | 93.0 | 58.0 | |
最大輸出力矩T 2NOT(NM) | 250.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 186.0 | 116.0 | |
轉動慣量J1 (Kgcm2 ) | 0.45 | 0.45 | 0.45 | 0.41 | 0.41 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | |
級數 | 單級 | 雙級 | 三級 | |||
額定輸入轉速n1N（rpm） | 3500 | 3500 | 3500 | |||
最大輸入轉速n1B(rpm) | 6000 | 6000 | 6000 | |||
最大容許徑向力F 2rB(N) | 1050 | 1300 | 1500 | |||
最大容許軸向力F 2aB(N) | 850 | 1100 | 1300 | |||
空載力矩(Nm) | 約0.7 | 約0.4 | 約0.3 | |||
滿載效率(%) | 96 | 94 | 90 | |||
回程間隙 | 精密側隙<3<> | 標準側隙<8<> | 精密側隙<5<> | 標準側隙<10<> | 精密側隙<8<> | 標準側隙 <12<> |
噪聲(dB) | ≤60 | ≤60 | ≤60 | |||
重量(Kg) | 2.5 | 3.1 | 3.7 | |||
平均壽命 | >20000 | |||||
抗扭剛性(Nm/armin) | 7.5 | |||||
潤滑油 | 長效潤滑 | |||||
旋轉方向 | 輸入輸出同向 | |||||
保護等級 | IP65 | |||||
安裝方式 | 任意 | |||||
說明：
(1) 減速比（i=Nin/Nout）
(2)減速機回程間隙是在受力2%的額定輸出力矩T2N下測得
(3) 最大容許徑向力/軸向力：單級在輸出轉速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力
(4) 噪聲值是在額定輸入轉速 1N=3000rpm且無負載下測得
(5) 減速機壽命是在額定負載下，連續運轉的時間
(6) 配電機尺寸：電機不同，與之匹配的尺寸將有所變化，適配器將不同。本公司減速機能與任何電機匹配安裝
(7) 轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為?19時的結果
(8) 如有其它特殊要求時，請與ZC技術人員聯系

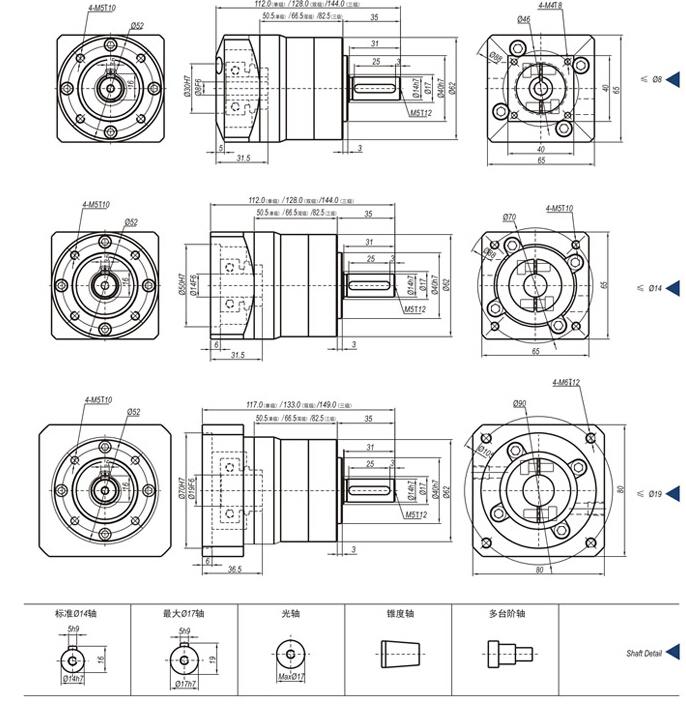

ZCF85精密行星減速機參考尺寸圖
