| 產品認證 | IOS9001 |
|---|---|
| 額定電流 | 220V |
| 額定功率 | 200W/400W |
| 極數 | 2極 |
| 類型 | 行星減速機 |
| 輸出轉速 | 500 |
| 用途 | 減速機,工業,變速機 |
| 安裝形式 | 立式/臥式 |
| 齒面硬度 | 硬齒面 |
| 品牌 | 自創 |
| 加工定制 | 是 |
級數 | 單級 | 雙級 | ||||||||||||
減速比 | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
額定輸出力矩T2N(Nm) | 15.8 | 25.5 | 27.5 | 19.2 | 12.0 | 28.0 | 29.5 | 29.5 | 31.5 | 29.5 | 31.5 | 29.5 | 22.5 | 22.5 |
最大輸出力矩T2NOT(NM) | 31.6 | 51.0 | 55.0 | 38.4 | 24.0 | 56.0 | 59.0 | 59.0 | 63.0 | 29.5 | 63.0 | 59.0 | 45.0 | 45.0 |
轉動慣量 J1(Kgcm2 ) | 0.28 | 0.22 | 0.20 | 0.18 | 0.17 | 0.20 | 0.17 | 0.16 | 0.16 | 0.16 | 0.16 | 0.15 | 0.15 | 0.15 |
級數 | 三級 | |||||||||||||
減速比 | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 |
|
額定輸出力矩 T2N(Nm) | 35.0 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 37.0 | 40.0 | 27.0 | 17.2 |
|
最大輸出力矩 T2NOT(NM) | 70.0 | 71.0 | 77.0 | 71.0 | 77.0 | 71.0 | 77.0 | 74.0 | 80.0 | 29.5 | 54.0 | 54.0 | 34.4 |
|
轉動慣量 J1(Kgcm2 ) | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.12 | 0.12 | 0.12 | 0.12 | 0.11 | 0.11 | 0.10 | 0．10 |
|
級數 | 單級 | 雙級 | 三級 | |||
額定輸入轉速n1N（rpm） | 4000 | 4000 | 4000 | |||
最大輸入轉速n1B(rpm) | 8000 | 8000 | 8000 | |||
最大容許徑向力F 2rB(N) | 400 | 500 | 800 | |||
最大容許軸向力F 2aB(N) | 300 | 390 | 700 | |||
空載力矩(Nm) | 約0.6 | 約0.3 | 約0.3 | |||
滿載效率(%) | 96 | 94 | 90 | |||
回程間隙 | 精密側隙<3<> | 標準側隙<8<> | 精密側隙<5<> | 標準側隙<10<> | 精密側隙<8<> | 標準側隙<12<> |
噪聲(dB) | ≤58 | ≤58 | ≤58 | |||
重量(Kg) | 1.2 | 1.5 | 1.8 | |||
平均壽命 | >20000 | |||||
抗扭剛性(Nm/armin) | 2.3 | |||||
潤滑油 | 長效潤滑 | |||||
旋轉方向 | 輸入輸出同向 | |||||
保護等級 | IP65 | |||||
安裝方式 | 任意 | |||||

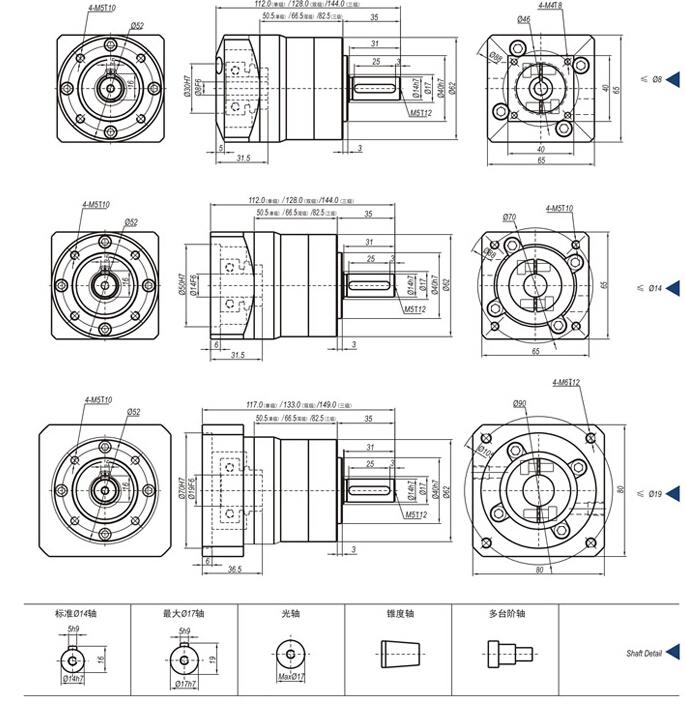

安裝 圖紙
說明：
(1) 減速比（i=Nin/Nout）
(2)減速機回程間隙是在受力2%的額定輸出力矩T2N下測得
(3) 最大容許徑向力/軸向力：?jiǎn)渭?jí)在輸出轉速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，
作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力
(4) 噪聲值是在額定輸入轉速 1N=3000rpm且無負載下測得
(5) 減速機壽命是在額定負載下，連續運轉的時間
(6) 配電機尺寸：電機不同，與之匹配的尺寸將有所變化，適配器將不同。本公司減速機能與任何電機匹配安裝
(7) 轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為Ø14時的結果
(8) 如有其它特殊要求時，請與客服聯系！
