| 加工定制 | 是 |
|---|---|
| 額定排量 | 200 |
| 是否跨境貨源 | 否 |
| 規格 | Y32-50t,Y32-500t |
| 型號 | Y32 |
| 額定壓力 | 25 |
| 流動方向 | 雙向 |
| 油箱容量 | 1000L |
| 重量 | 8000 |
| 柱數 | 四柱 |
| 品牌 | 思豪 |
 |  |  |
 |  |  |
廣東思豪內高壓科技有限公司
聯 系 人：陳 先生 （銷售總監）
電 話：86 0757 81280581
移動電話：18823135191
傳 真：86 0757 81280582
地 址：中國 廣東 佛山市南海區 佛山市南海區獅山區松夏工業園桃園東路33號C座
郵 編：528200

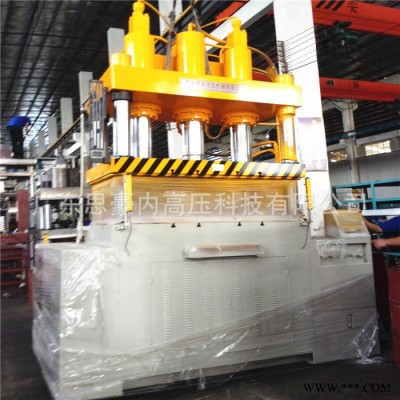

我公司生產的公稱力為1000KN—50000Kn的Y32系列四柱液壓機，廣泛適用于金屬的壓制、成型、彎曲、翻邊、校正、壓裝及塑料、粉末制品的成型工藝。該產品具有獨立的電液控制系統，采用了先進的兩通插裝閥。整機架構緊湊，使用可靠，維修方便，密封性能好等優點
相關產品噸位：75t、120t、200t、350t、400t、500t、800t、1000t、1500t、2000t、3500t。
本系列液壓機適用于可塑材料的壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等。此外還也可用于校正、壓裝、粉末制品成型以及非金屬材料的壓制成型。本系列強勁牌壓機具有繼電器控制和PLC控制兩種電氣控制系統，有調整、手動及半自動三種操作方式，可實現定壓和定程兩種工藝方式。定壓成型時，在壓制后有保壓延時及自動回程動作。工作臺中間裝有頂出裝置，除頂出制品外。尚可作為液壓墊用于反拉伸制件的成型工藝，其工作壓力和行程，可根據工藝需要，在規定的范圍內調節。
交貨期：35-80天 控制方式：手動、機械手、自動化 年銷售量：200臺
1.具有快速成型、節能、環保等主要特點。
2. 采用四柱導向結構，導向精度高，抗側向力強，適用于壓制精度要求高、不對稱產品。
3.采用鍛鋼精加工、加厚處理，具有剛性好，抗變形力強特點。
4.活動工作臺由上向下運動，提高了產品加工精度及操作安全。
5.本機具有快速工進，慢速靠模功能，提高生產效率與模具使用壽命。
一、設備結構說明

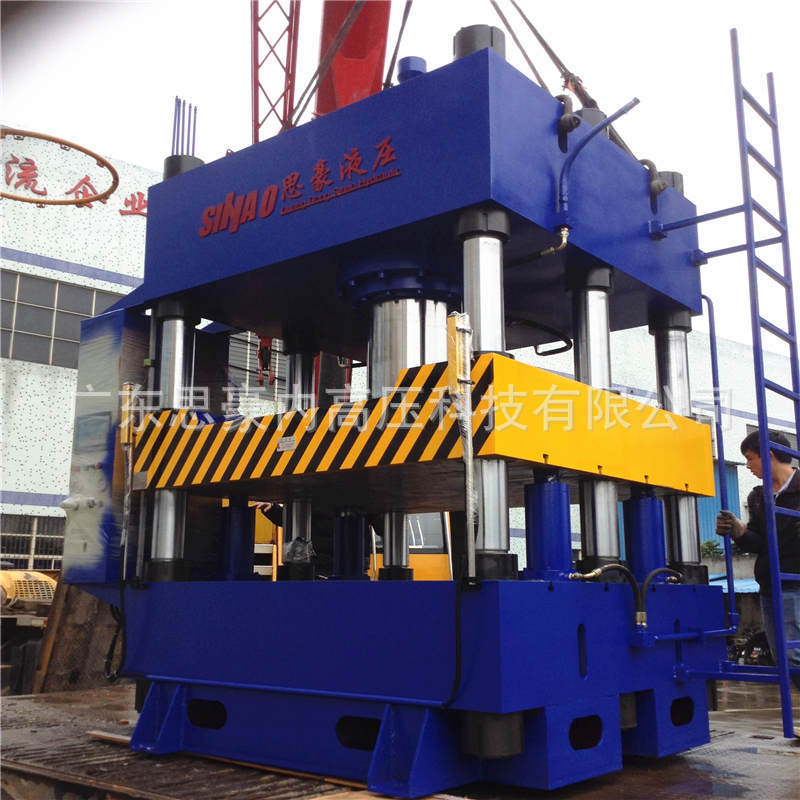

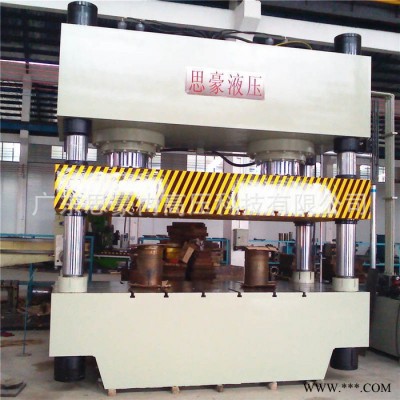

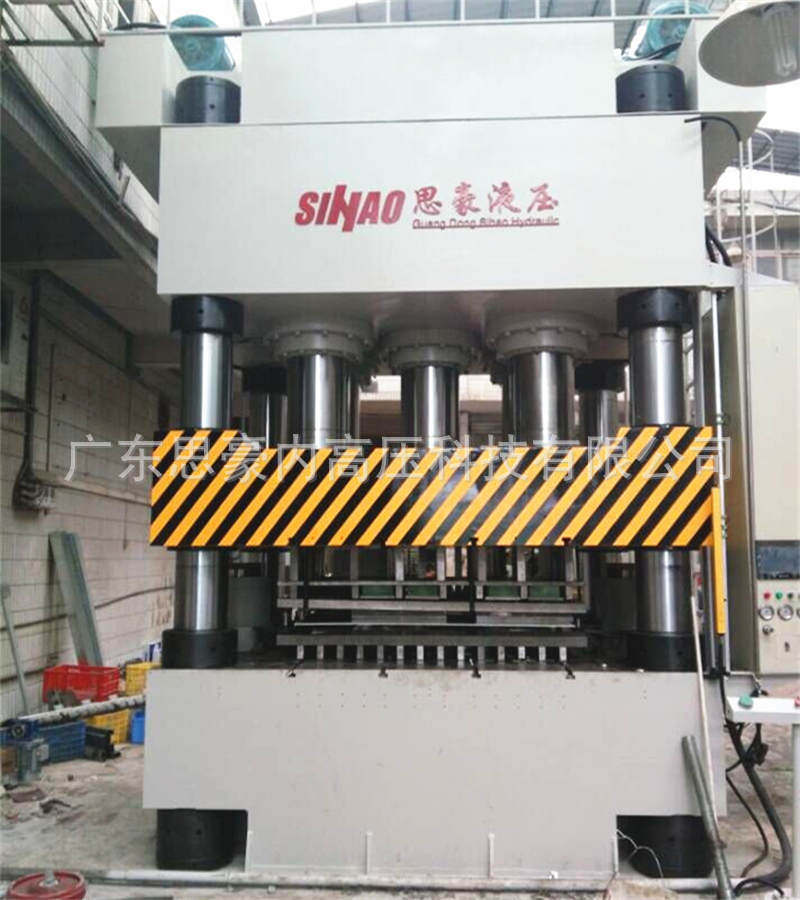

本機器為立式結構四柱三梁液壓機。由機身主缸行程限位裝置等通過管路及電器系統連接起來構成一個整體，現將各部分簡介如下：
1、機身
機身由上橫梁，活動橫梁及下橫梁用四根立柱連接起來，通過螺母固緊而組成一個封閉的鋼性框架承受液壓機工作時的作用力，動梁和主缸活塞桿法蘭連接，以立柱為導向上下移動。上橫梁，活動橫梁、下橫梁及液壓墊為整體焊接件。
動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。
2、行程限位裝置
行程限位裝置由導向板和行程開關組成。分別分為上限位開關，下限電開關，快轉慢開關，共3個為一組。調節不同的開關位置，即可改變活動橫梁在上、下端的停止位置。調好后，應將鎖緊螺母鎖緊。在定壓成型中，下開關只能做下端極限位置的控制（起保護作用），不能作壓制行程的控制；在定程成型中，行程開關起到超壓保護作用。下缸有下缸上限位開關，下缸下限位開關組成。保證下缸到達設定位置停止。
3、油缸
油缸缸體，鍛打內孔磨加工成型。活塞桿材質45#鍛件。
4、液壓系統
液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝閥、冷卻、過濾等組成。通過電氣系統控制電磁換向閥實現壓力機的各種動作。
（1）油箱
油箱為鋼板焊接件。表面及內部經過嚴格除渣，酸洗處理。油箱起邊高出蓋板，防治油液露出。
(2)插裝閥
采用BCV系列插裝閥總成，結構簡單緊湊，響應快內泄小，流量大，抗污染，維護方便使用壽命長。
(3)壓力表
本機使用抗震油壓表，顯示精度高，不易損壞。電接點壓力表時刻檢測主缸上腔壓力，到達設定壓力停止壓制，實現定壓返程。
(4)壓力安全
插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油。使系統始終保持在設定壓力以內，達到超壓保護。
二、電氣系統
1、電氣系統由動力系統和控制系統組成。
動力系統由主令電器及電動機組成。
2、操作方式
點動、自動。
說明書附電氣原理圖。
| 規格型號: | Y32系列[75-3500T] 三梁四柱結構 |
| 加工材質: | 不銹鋼、銅、鐵、鋁、復合材料等 |
| 標準庫存: | 100噸 |200噸| 300噸|500噸| 800噸 | 1000噸 |
| 機器費用: | 含運費、全款出機優惠 |
| 打樣代工: | 是 [ 代工工業園 ] |
| 售后服務: | 國內三包 [ 1年免費保修 | 續保服務] |
| 非標定制: | 臺面 | 行程 | 開口 | 結構 | 速度 | 配置 |
| 機械驅動: | 普通電機 | 可選配伺服電機系統 |
| 機器交貨: | 35-80天 佛山發貨 [庫存7天] |
| 客戶案例 | 九陽、新寶、金貴銀業、博恩 |
客戶須知：
（1）價格問題：價格以本公司實際報價為準！
（2）產品問題：所有商品我們公司在發貨之前都進行嚴格質檢，確保無任何問題才發貨！
（3）產品圖片：圖片均實物拍攝，但由于光線及顯示器等原因會有輕微的色差，請諒解
（4）產品屬性：下單之前或者購買之前請咨詢您需要的商品型號、機器顏色、規格尺寸等，以便確認你所需的產品是否有貨。
| 機器規格 參數 | 單位 | Y32 -650 | Y32 -800 | Y32-1000 | Y32-1500 | Y32 -2000 | |
| 公稱力 | KN | 6500 | 8000 | 10000 | 15000 | 20000 | |
| 液體最大工作壓力 | MPa | 25 | 25 | 25 | 25 | 25 | |
| 回程力 | KN | 80 | 90 | 100 | 130 | 150 | |
| 活動橫梁最大行程 | mm | 250 | 300 | 300 | 400 | 400 | |
| 活動梁到工作臺面距離 | 最大 | mm | 600 | 800 | 800 | 900 | 900 |
| 最小 | mm | 350 | 500 | 500 | 500 | 500 | |
| 活動橫梁 升降速度 | 空載下行 | mm/s | 330 | 300 | 250 | 175 | 160 |
| 慢速加壓 | mm/s | 6 | 6 | 5 | 5 | 3 | |
| 快速回程 | mm/s | 100 | 250 | 215 | 165 | 155 | |
| 工作臺面 有效面積 | 左右(柱內) | mm | 800 | 950 | 1200 | 1500 | 1600 |
| 前后(邊沿) | mm | 900 | 1000 | 1200 | 1600 | 1800 | |
| 電 機 功 率 | KW | 18.5 | 22 | 22 | 30 | 30 | |
廣東思豪內高壓科技有限公司
聯 系 人：陳 先生 （銷售總監）
電 話：86 0757 81280581
移動電話：18823135191
傳 真：86 0757 81280582
地 址：中國 廣東 佛山市南海區 佛山市南海區獅山區松夏工業園桃園東路33號C座
郵 編：528200
廣東思豪內高壓科技有限公司
聯 系 人：陳 先生 （銷售總監）
電 話：86 0757 81280581
移動電話：18823135191
傳 真：86 0757 81280582
地 址：中國 廣東 佛山市南海區 佛山市南海區獅山區松夏工業園桃園東路33號C座
郵 編：528200

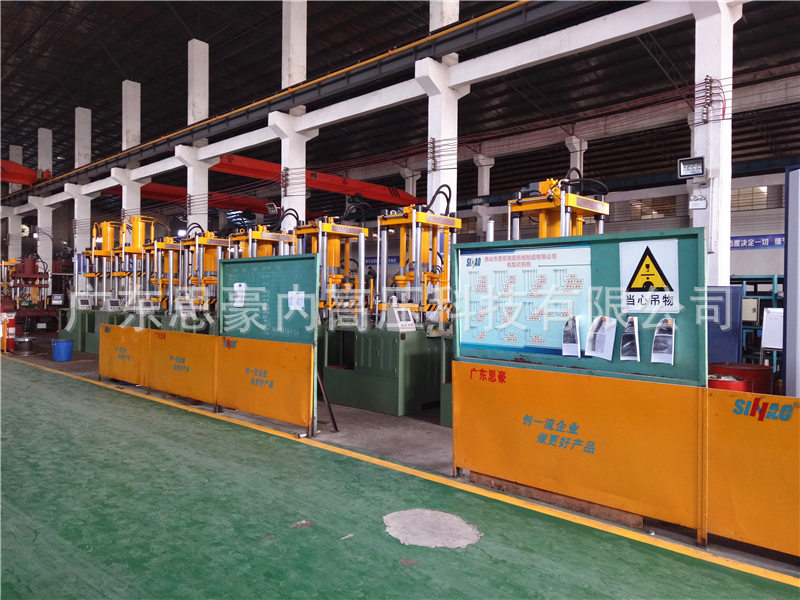

廣東思豪內高壓科技有限公司成立于2009年，占地生產面積15畝，員工100余名，是一家專業以全世界十三種特種成型工藝之一的內高壓成形技術的系統工程供應商和產品服務商。主要生產數控內高壓水脹成形裝備及其他精密液壓裝備的國內高新技術企業、廣東省民營科技企業。廣東思豪內高壓成型智能裝備技術和華數工業機器人自動化技術的強強聯合，建立廣東省自動化智能智造試點示范先進裝備企業之一，并響應“百千萬人才工程”方案實施。
致力為客戶提供內高壓成形產品軟件模擬分析，內高壓成形模具的分析，內高壓成形裝備的設計、生產、代工和汽車內高壓成形生產線綜合解決方案，擁有2500T的內高壓成形
代工設備，代工產品包括軍工領域通信管件，汽車底盤管件、汽車波紋管、前后副車架、消聲器、水箱，保險杠，發動機管件、車架縱臂、衛浴水龍頭等等 目前，我們的內高壓成形設備銷售于北美、馬來西亞、日本、韓國等國和地區的汽車行業、衛浴行業中得到了廣泛的應用。 創辦至今，公司投入2000多萬元作為內高壓成形技術的研發投入，并引進國外先進自動化設備。
主要生產液壓機系列：
HF-內高壓成型液壓機 Y28四柱快速拉伸液壓機
Y32四柱快速擠壓液壓機 Y41單柱液壓機
Y31雙柱液壓機 Y61高速雙動冷擠壓液壓機
