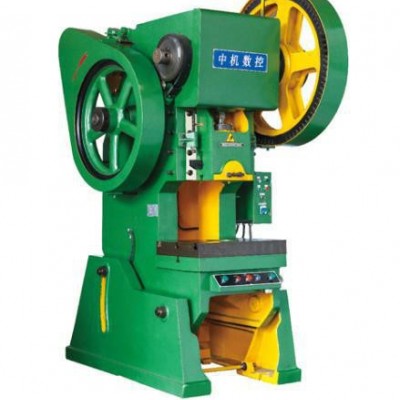

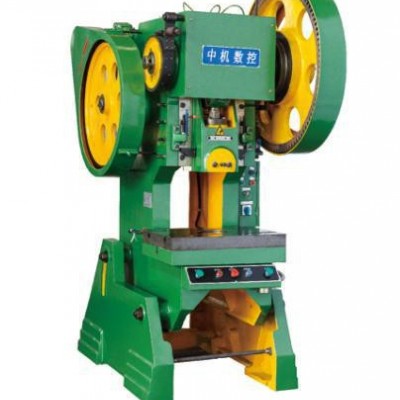

| 商品品牌 | 中機數控機床 |
|---|---|
| 商品型號 | JC23-50 |
| 型號 | J23-10 | J23-16 | JC23-35 | JC23-40 | ||
| 公稱力 | kN | 100 | 160 | 350 | 400 | |
| 公稱力行程 | mm | 4 | 5 | 6 | 6 | |
| 滑塊行程 | mm | 60 | 55 | 80 | 80 | |
| 行程次數 | min﹣1 | 145 | 120 | 50 | 50 | |
| 最大封閉高度 | mm | 180 | 220 | 280 | 300 | |
| 封閉高度調節量 | mm | 60 | 45 | 60 | 60 | |
| 滑塊中心至機身距離 | mm | 130 | 160 | 205 | 220 | |
| 墊板厚度 | mm | 50 | 40 | 60 | 65 | |
| 立柱間距離 | mm | 180 | 220 | 300 | 300 | |
| 工作臺尺寸 | 前后 | mm | 240 | 300 | 410 | 410 |
| 左右 | mm | 370 | 450 | 630 | 630 | |
| 工作臺孔尺寸 | 前后 | mm | 160 | 160 | 200 | 200 |
| 左右 | mm | 200 | 240 | 290 | 290 | |
| 直徑 | mm | 170 | 210 | 260 | 260 | |
| 滑塊底面尺寸 | 前后 | mm | 150 | 180 | 190 | 190 |
| 左右 | mm | 170 | 200 | 210 | 210 | |
| 模柄孔尺寸 | 直徑 | mm | 30 | 38 | 50 | 50 |
| 深度 | mm | 55 | 60 | 70 | 70 | |
| 外形尺寸 | 前后 | mm | 895 | 1150 | 1530 | 1510 |
| 左右 | mm | 713 | 834 | 1040 | 1100 | |
| 高 | mm | 1668 | 1910 | 2150 | 2210 | |
| 傾斜角 | dog | 35 | 35 | 20 | 20 | |
| 電機功率 | kw | 1.1 | 1.5 | 3 | 4 | |
| 重量 | kg | 576 | 1050 | 2200 | 2500 |
| 型號 | JC23-50 | JC23-63 | JC23-80 | JC23-100 | ||
| 公稱力 | kN | 500 | 630 | 800 | 1000 | |
| 公稱力行程 | mm | 8.5 | 8.5 | 8.5 | 10 | |
| 滑塊行程 | mm | 180 | 120 | 120 | 130 | |
| 行程次數 | min﹣1 | 50 | 50 | 50 | 45 | |
| 最大封閉高度 | mm | 300-330 | 360 | 360 | 400 | |
| 封閉高度調節量 | mm | 80 | 80 | 80 | 110 | |
| 滑塊中心至機身距離 | mm | 260 | 260 | 260 | 260 | |
| 墊板厚度 | mm | 90 | 90 | 90 | 95 | |
| 立柱間距離 | mm | 350 | 350 | 350 | 420 | |
| 工作臺尺寸 | 前后 | mm | 480 | 480 | 480 | 500 |
| 左右 | mm | 710 | 710 | 800 | 900 | |
| 工作臺孔尺寸 | 前后 | mm | 200 | 200 | 200 | 200 |
| 左右 | mm | 340 | 340 | 340 | 340 | |
| 直徑 | mm | 250 | 250 | 250 | 250 | |
| 滑塊底面尺寸 | 前后 | mm | 272 | 272 | 272 | 320 |
| 左右 | mm | 320 | 320 | 320 | 400 | |
| 模柄孔尺寸 | 直徑 | mm | 50 | 50 | 60 | 60 |
| 深度 | mm | 70 | 70 | 70 | 75 | |
| 外形尺寸 | 前后 | mm | 1810 | 1850 | 1810 | 1880 |
| 左右 | mm | 1350 | 1290 | 1350 | 1450 | |
| 高 | mm | 2740 | 2660 | 2740 | 2840 | |
| 傾斜角 | dog | 30 | 30 | 30 | 30 | |
| 電機功率 | kw | 5.5 | 5.5 | 7.5 | 7.5 | |
| 重量 | kg | 4500 | 4200 | 4700 | 6000 |
