| 加工定制 | 是 |
|---|---|
| 產品別名 | 閥門控制柜 |
| 適用范圍 | 閥門 |
| 標準 | 國標 |
| 類型 | 直通式 |
| 壓力范圍 | 0.6 |
| 連接形式 | 法蘭 |
| 材質 | 不銹鋼 |
| 規格 | DKX |
| 品牌 | 中鼎閥門 |
| 型號 | DKX |

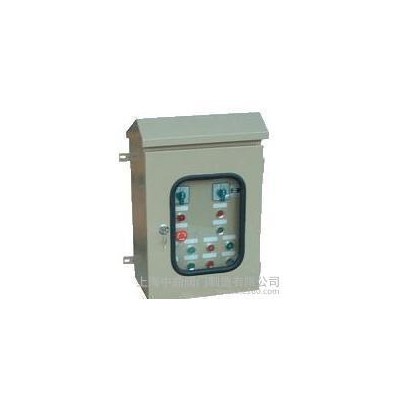

閥門電動控制箱（DKX-C DKX-G DKX-GW DKX-GW-P DKX-GB型）產品簡介 DKX型閥門電動裝置電器控制箱是電動閥門的電氣操作部件，是電動裝置配套使用的電氣控制箱，用于對電動閥門的單獨控制或集中控制。
產品型號：（戶內型抽屜式）DKX-C-K-10／20／40
（戶內型掛壁式）DKX-G-K-10／20／40
（戶外型掛壁式）DKX-GW-K-10／20／40
（防爆型）DKX-GB-10／20
（戶外型不銹鋼）DKX-GW-P-10／20
（戶內型掛壁式一控二）DKX-G-K-10／20／40
（防爆型一控二）DKX-GB-10／20
結構形式：C.抽屜式，G.掛壁式，W.戶外式；
外觀形式：普通鋼板，加厚鋼板，不銹鋼類：
控制形式有：一控一，一控多；
技術參數：
1.電源：380V 50HZ三相四線制
2.環境溫度：-20-＋60度
3.相對濕度：〈85％（20度）時
4.周?chē)h(huán)境：不含強腐性，易燃易爆截止及導電塵埃
5.規格：根據閥門電動裝置電機的功率，選配合適的電氣控制元件，如斷路器，接觸器，的額定電流及熱過載繼電器元件整定電流的范圍。
控制箱定貨時一定務必告之電裝使用時的額定電流。以減少更換帶來的費用。
DKX型電動閥門控制箱使用說明書
一。簡介
DKX型電動閥門防爆控制箱（簡稱控制箱）是操作電動閥門的控制設備，主要用于選配DZW系列電動裝置的電動閥門，可供**地操作。
二。規格
DKX型電動閥門控制箱按"95"典設線路設計，常規提供的控制箱為掛壁式，也可按用戶的需要特殊供貨。
型號的阿拉伯?dāng)?shù)字部分和電動裝置的規格相對應。
例：DKX-10配DZW電動裝置電流負載**大為10A
DKX-20配DZW電動裝置電流負載**大為20A
三。使用
首先，按照電動裝置使用說明書做好通電前的調試準備工作，再按照控制箱電氣原理圖和電動裝置接線圖接線，經檢查無誤后，接通電源。
這時如紅燈RD和綠燈GN均亮，表示電動閥門處于中間位置，檢查電機相序正確后，操作開向按妞SO，開到位電動裝置應停止工作，此時紅燈RD亮，綠燈GN滅，表示閥門處于全開位置；操作關向按妞SC，關到位時電動裝置應停止工作，此時紅燈RD滅，綠燈GN亮，表示閥門處于全關位置。在開啟過程中，紅燈RD閃亮，綠燈GN常亮；而在關閉過程中，綠燈GN閃亮，紅燈RD常亮。
開度指示器的調試：調節電動裝置內開度指示器上的電位器W1和位于控制箱內的電位器W2，使開度表在電動閥門處于全關位置時指示為0，全關位置時滿度指示。
| DKX電動閥門控制箱 | ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
