| 貨號 | 5 |
|---|---|
| 適用機型 | 蒸汽 |
| 操作方式 | 機械式 |
| 產品規格 | 5 |
| 電源方式 | 交流電 |
| 額定電壓 | 380m3砼/h |
| 額定功率 | 30 |
| 加熱方式 | 鋁片散熱式 |
| 開關類型 | 普通按鈕 |
| 類型 | 暖風機 |
| 取暖電器種類 | 暖風機 |
| 適用面積 | 100㎡ |
| 送風方式 | 上送風 |
| 顏色 | 灰色 |
| 重量 | 80 |
| 定時功能 | 不支持 |
| 產地 | 長沙 |
| 品牌 | 智飛暖通 |
| 型號 | 5Q |
一、概述
Q型蒸汽暖風機由管道式軸流風機和散熱器組成，當空氣中含易燃易爆氣體時，需要配備防爆軸流風機，廣泛應用于各種類型車間及大型建筑的供暖通風。
1．Q型蒸汽暖風機熱媒是蒸汽；
2．散熱器翅片管采用22*2無縫鋼管繞16*0.5鋼片制作，傳熱效果好，承壓高；
3．Q型蒸汽暖風機吸收了國外先進技術及制造工藝，體積小，安裝方便，節能，噪音小；
4．Q型蒸汽暖風機型號說明：5Q
5--軸流風機機號
Q--蒸汽暖風機
二、主要性能參數表:
| 型 號 規 格 | 4Q | 5Q | 7Q | 8Q | |
| 標準風量（m3/h） | 2100 | 4150 | 7170 | 10100 | |
| 平均風速度（m/s） | 2.85 | 3 | 3.24 | 3.1 | |
| Q型暖風機在不同蒸汽壓力(MPa)下，當進風溫度為15℃時，散熱量KCal與出風溫度℃（散熱量/出風溫度） | 0.1 | 20900/54.9 | 35100/54.9 | 53600/51.7 | 92500/56.3 |
| 0.2 | 23450/60.0 | 38200/60.0 | 60500/56.4 | 104000/61.5 | |
| 0.3 | 25600/63.3 | 41700/63.8 | 65500/60.0 | 113000/65.5 | |
| 0.4 | 27400/66.8 | 44200/67.0 | 75700/62.7 | 120000/68.6 | |
| 正常工作噪音（分貝） | 65 | 70 | 74 | 70 | |
三、安裝尺寸:
| 型 號 規 格 | 4Q | 5Q | 7Q | 8Q | |
| 散熱器散熱面積m2 | 11.07 | 20.03 | 34.43 | 49.88 | |
| 配用通風機型號 | SF3.5-4 | SF4-4 | SF5-4 | SF6-6 | |
| 配用電功率 | 0.25 | 0.55 | 0.75 | 1.1 | |

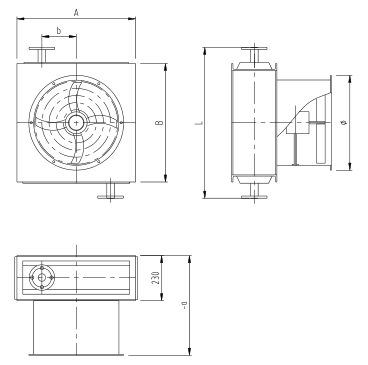

| 外 | A | 500 | 670 | 840 | 1000 |
| B | 500 | 670 | 840 | 1000 | |
| C | 450 | 620 | 790 | 960 | |
| L | 656 | 826 | 996 | 1156 | |
| a | 550 | 550 | 550 | 700 | |
| b | 145 | 230 | 315 | 400 | |
| Φ | 450 | 550 | 650 | 750 | |
| G | 1?″ | 1?″ | 1?″ | 2″ | |
| 重量（Kg） | 68 | 109 | 187 | 255 | |
四、安裝使用與維護

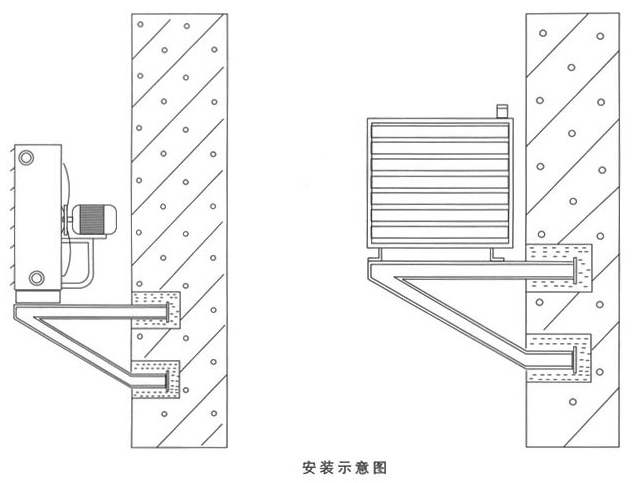

Q型蒸汽暖風機可以安裝在墻體結構件上。
1、安裝前請檢查蒸汽暖風機的完好性。
2、Q型蒸汽暖風機的冷凝水出水管道要安裝冷凝水排除器（疏水閥）。
3、電動機接線額定電壓380V，應使風機葉輪按旋轉標牌示意方向旋轉。
4、Q型蒸汽暖風機在使用之前，應仔細檢查各連接處的緊固情況，如有松動，應立即緊固。
5、暖風機工作之前，要排凈空氣加熱器中的混合氣體，預熱5-10分鐘再送風工作。
6、在冬季暖風機停止工作后，應排凈空氣加熱器中的冷凝水，以免凍壞。
7、Q型蒸汽暖風機必須保持清潔，可用壓縮空氣吹除翅片散熱器及其他部位的灰塵。
8、暖風機工作2-3年后，應立即清除翅片散熱器的水管內腔，可用化學方法去除水垢。
訂貨須知：Q型蒸汽暖風機熱媒接口可根據要求同側連接、異側連接、上下連接均可。連接方式可選絲扣連接或法蘭連接。
