| 類型 | 普通沖床 |
|---|---|
| 動力類型 | 氣動 |
| 公稱壓力 | 800 |
| 滑塊行程 | 7 |
| 品牌 | 沃得 |
| 型號 | J21 |

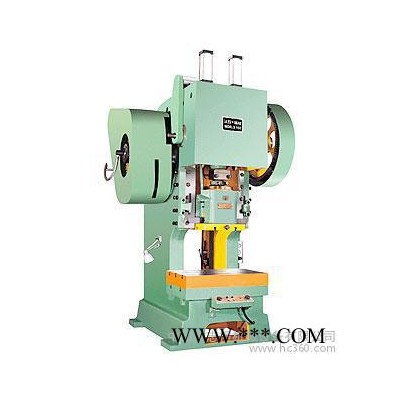

J21系列開式固定臺壓力機的性能特點
1.此系列壓力機是通用型開式固定臺曲柄壓力機。 其中J21-80T采用整體鑄件機身，剛性離合器，并采用彈簧式平衡結構，工作平穩可靠。
2.J21-125T是J23-125T的變形產品,采用整體鑄件機身,不可傾,斜齒輪傳動,剛性離合器。
3.J21Z-125T,J21Z-160T和JD21-200T采用干式摩擦離合器,可以使滑塊急停在任意位置,同時可實現單次、寸動、連續操作，有利于隨時調節模具位置，提高加工精度；整機采用進口PLC集中控制，并配有安全雙聯閥和平衡缸，工作平穩可靠；并可配光電保護裝置，屬安全型壓力機。
技術參數
| 技術參數 | 代號 | 單位 | J21-80 | J21-125 | J21Z-125 | JB21-160 | JD21-160 | |
| 滑塊公稱力 | Pe | KN | 800 | 1250 | 1250 | 1600 | 1600 | |
| 公稱力行程 | Sp | mm | 7 | 8 | 8 | 8 | 8 | |
| 滑塊行程長度 | S | mm | 120 | 150 | 150 | 160 | 160 | |
| 滑塊行程次數 | n | 分/次 | 40 | 35 | 35 | 28 | 35 | |
| **大裝模高度 | H2 | mm | 330 | 370 | 370 | 400 | 400 | |
| 裝模高度調節量 | t | mm | 80 | 100 | 100 | 110 | 110 | |
| 喉深 | C1 | mm | 330 | 390 | 390 | 390 | 390 | |
| 立柱間距離 | d | mm | 420 | 550 | 550 | 725 | 725 | |
| 滑塊底面尺寸 | 左右 | a | mm | 400 | 540 | 540 | 580 | 580 |
| 前后 | b | mm | 360 | 480 | 480 | 520 | 520 | |
| 模柄孔尺寸 | 直徑 | d | mm | 50 | 60 | 60 | 70 | 70 |
| 深度 | I | mm | 70 | 75 | 75 | 80 | 80 | |
| 工作臺板尺寸 | 左右 | C | mm | 920 | 1090 | 1090 | 1140 | 1140 |
| 前后 | D | mm | 610 | 720 | 720 | 740 | 740 | |
| 落料孔直徑 | Φ | mm | 180 | 240 | 240 | 160 | 160 | |
| 工作臺板厚度 | H3 | mm | 90 | 130 | 130 | 150 | 150 | |
| 工作臺離地面距離 | H1 | mm | 900 | 900 | 900 | 900 | 900 | |
| 外形尺寸 | 前后 | A | mm | 1960 | 2550 | 2100 | 2340 | 2340 |
| 左右 | B | mm | 1630 | 1790 | 1890 | 2075 | 2100 | |
| 高 | H | mm | 2900 | 3750 | 3625 | 3930 | 3930 | |
| 地腳螺栓距離 | 前后 | a’ | mm | 1125 | 1415 | 1415 | 1550 | 1550 |
| 左右 | b | mm | 880 | 1290 | 1290 | 1155 | 1155 | |
| 電動機功率 | Kw | 7.5 | 11 | 11 | 15 | 15 | ||
| 重量 | Kg | 5800 | 11500 | 11900 | 14000 | 14000 | ||
