| 產地 | 河北衡水武強 |
|---|---|
| 輸入電壓 | 380V |
| 外形尺寸 | 1780*655*1230 |
| 銷售方式 | 直銷 |
| 顏色 | 藍色 |
| 種類 | 焊接操作機 |
| 重量 | 200 |
| 執行質量標準 | 國標 |
| 貿易屬性 | 外貿+內貿 |
| 發貨期限 | 3天 |
| 品牌 | 振興焊接 |

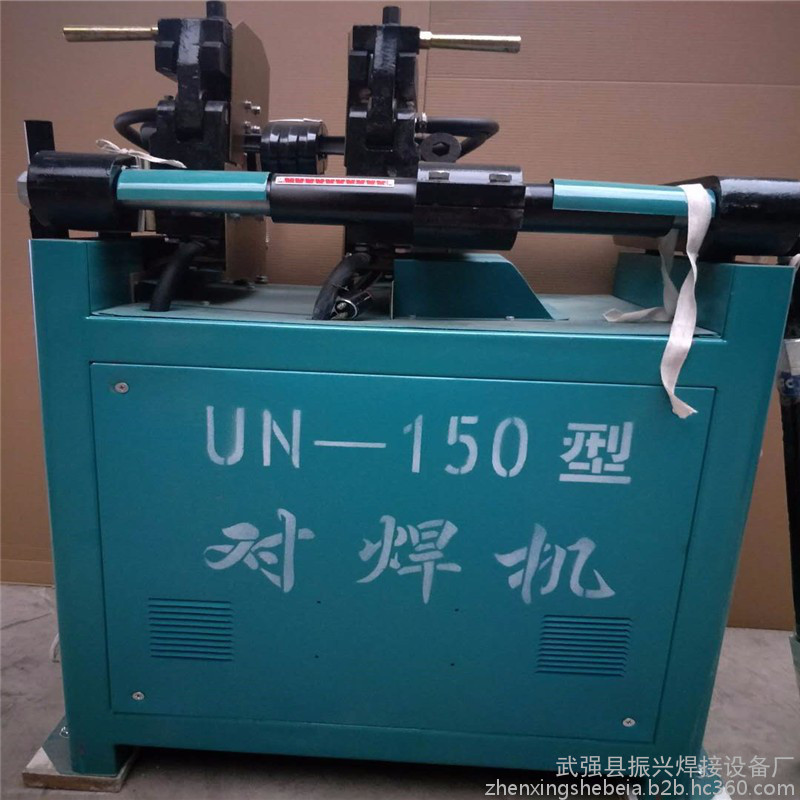

| 型號 | UN-150 |
| 立柱有效行程 | 20mm |
| 橫梁有效行程 | 8mm |
| 打樣周期 | 1-2天 |
一.UN1系列參數與應用范圍
UN1-1、5、10型對焊機，彈簧加壓，是拔絲、制釘、電纜、鋼絲繩、建筑預制品等黑色、有色金屬制品專用設備。利用電阻焊接法調節相應級數，調整適當預鍛力，可焊接不同材料、不同截面，均可獲得理想效果。
二．結構概述
主機主要包括：
1）焊接變壓器：變壓器為殼式，由按鈕開關控制電源通斷，根據焊件的截面調整相應檔位，達到所需次級電壓，左右電極與多層銅軟聯相連，另一端與變壓器次級線圈相連，調節檔位與付線圈對應電壓值見表1
2）固定、活動電級（鉗口）；鉗口利用偏心杠桿加壓使焊件夾緊于鉗口上，壓力的大小可調節。
3）送料機構（加壓機構）：送料機構能完成焊件熔化后的加壓過程，主要包括：操縱桿（輪）、固定電極座、活動電極座、調節電極間距螺栓、搬動操作桿或輪使活動電極座在滑道或軸上滑動行到電極**大行程，通過彈簧加壓得到相應的頂鍛力。
4）控制系列組成：低壓36V控制交流接觸器吸合線圈達到通、斷目的，保證操作安全。
三．使用方法
焊前工件應去油除銹，再按焊件形狀大小調整鉗口，并使兩焊件對準中心線，焊件從靜夾具或夾具中伸出長度應不小于焊件直徑一半，焊件夾緊后脫落頂鉤則彈簧自動送料加壓，按下控制按鈕，接觸器吸合，電流通過焊件加壓融和頂鍛，斷電休止，焊接過程結束。
焊接時截面大小調整彈簧頂鍛和相應的焊接電流，達到焊接質量的提高。
為了減少接頭處的氧化、加渣等現象，頂鍛力要適當加大，頂鍛速度加快，通常情況下4-5毫米/秒。
一、UN2系列參數與應用范圍
UN2-25、100、150型對焊機，操作簡單，杠桿加壓，適合高低碳鋼、合金鋼有色金屬的棒、板、環、管等型材的焊接，利用電阻焊接法或閃光焊接法，調節相應級數和相應的頂鍛力可對焊接不同的材料、不同截面均可獲得理想效果。技術數據見表4。
二、結構概述
本系列焊機構造主要由焊接變壓器、固定電極、移動電極、送料結構(加壓機構)水冷卻系統及控制系統等組成。
左右兩電極分別通過多層銅皮與焊接變壓器次級線圈的導體連接，焊接變壓器的次級線圈采用循環水冷卻，在焊接處的兩側及下方均有防護板，以免熔化金屬濺入變壓器及開關中。焊工須經常清理防護板上的金屬濺沫，以免造成短路等故障。

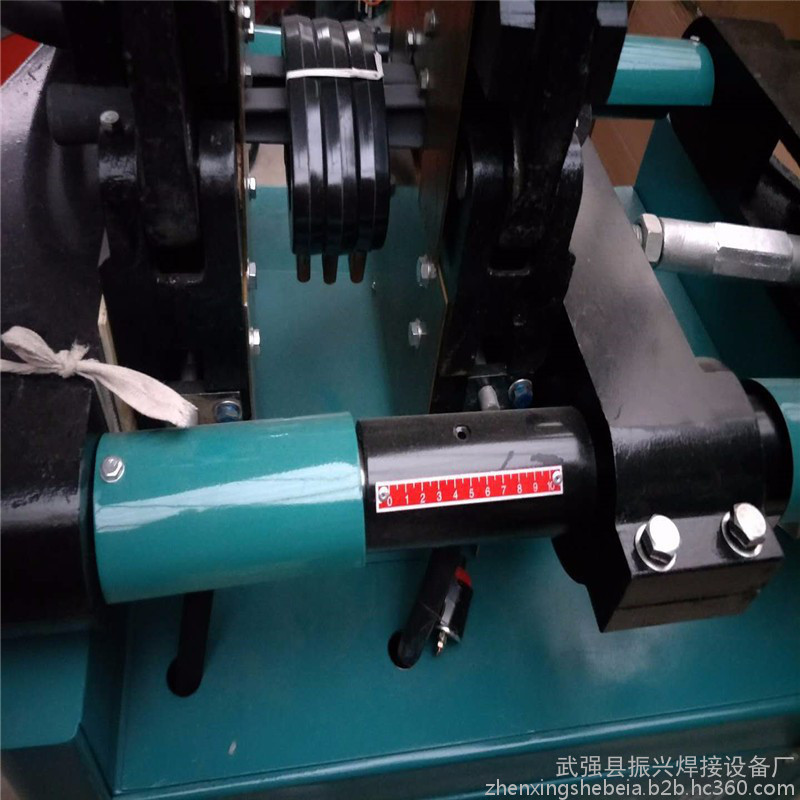

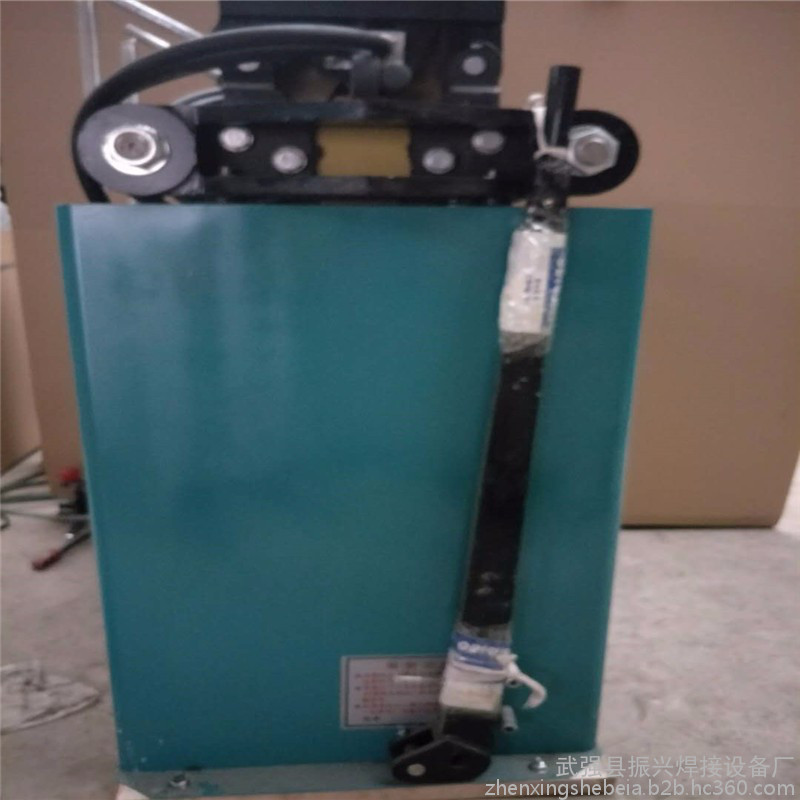

1.送料機構:送料機構能夠完成焊接中所需要的熔化及擠壓過程，它主要包括操縱桿、可動橫架、調節螺絲等，當將操縱桿在兩極位置中移動時，可獲得電極的**大工作行程。
2.開關控制：按下按鈕，此時接通繼電器，使交流接觸器吸合，于是焊接變壓器接通，移動操縱桿，可實施電阻焊或閃光焊，當焊件因塑性變形而縮短，達到規定的頂鍛留量，行程螺絲觸動行程開關使電源自動切斷，控制電源由次級電壓為36V的控制變壓器供電，以保證操作者的人身安全。
3.鉗口（電極）：左右電極座上裝有下鉗口，杠桿式夾緊臂，夾緊螺絲，另有帶手柄的套鉤，用以?shī)A持夾緊臂，下鉗口為鉻鋯銅，其下方為籍以通電的銅塊的兩側由護板蓋住。
4.電氣裝置
1）焊接變壓器為鐵殼式，其初級電壓為380V；變壓器初級線圈為盤式繞組；次級繞組為三塊周圍焊有銅水管的銅板并聯而成；焊接時按焊件大小選擇調節級數，以取得所需要的空載電壓（附調節級數表3）。
2）變壓器至電極由多層薄銅片聯接。
3）焊接過程通電時間的長短可由焊工通過按鈕開關及行程開關控制。
4）上述開關控制中間繼電器，由中間繼電器使接觸器接通或切斷焊接電源。
