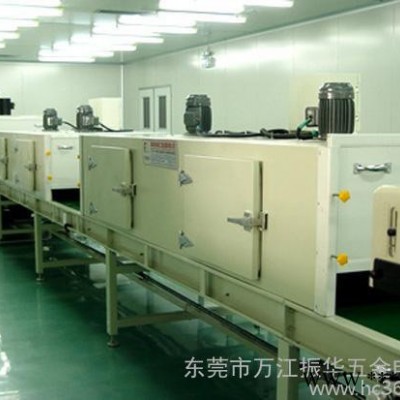

隧道烘干線該設備是一臺隧道式鏈條網帶通過式烘干設備，采用特制鏈條傳動輸送工件，具有烘干、等功能的新穎連續式烘干設備。由人工將工件放在傳動鏈條網帶上，依次通過烘干后出料。上罩內的霧氣經吸霧風機抽出后外排出到總排氣管道中去。該機具，功能全，結構合理，操作方便，烘干效果好的優點，這對于大批量烘干、改善勞動環境，提高質量，具有重要的意義。機身結構采用密封式，外型美觀，設備拆卸檢修方便。

2功能描述

1、 上料/下料區：
　　在進料口處設置一條網帶露置于機體外，構成上料區，過完上料傳動進入烘干區經過熱風循環進行烘干，后面裝置工業風扇對工件進行冷卻，在出料口處設置一條網帶露于機體外構成下料區。并使網帶傳送鏈形成一個完整的循環鏈。網帶距地面高0.8m，方便操作人員操作。
　　2、 烘干區：
　　設備設置了烘干區，加熱方式采用電（石英管）加熱式加熱（如有需要也可設置煤氣生物質顆粒加熱系統），溫度常溫—300℃可調。設置保溫、排風、溫度、抽霧系統控制等系統，使設備恒溫可調。
　　當工件在上料區進入烘干區后，以0.5-3m/min的速度行進，烘干，將工件以設定的溫度進行烘干，下料。在烘干爐上設置運風、排風系統，使工件在系統內均勻受熱，并將廢氣水霧抽出，避免污染車間環境。
　　3、 網帶輸送鏈傳動系統：
　　系統傳動為封閉循環式網帶鏈條自動傳動，其長度約為26m；線體軌道為“U”形軌道，以法蘭片/螺絲連接，運行穩定可靠。設動力裝置、張緊裝置、防滑膠條、被動齒輪、接油杯、掛鉤等，運行穩定，速度0.5-3m/min可調。

3優點

1. 被烤產品內外同時受熱，內外溫差小，不變形，不變色，品質穩定。 2. 烘烤速度快，效率高，可縮短烘烤時間 1/6-1/4，大幅度縮短生產周期。
　　
　　3. 達到同樣的產能，總功率小**省電率達30%以上。
　　
　　4. 單位面積能源傳輸量大，故體積小，省建造費用。
　　
　　5. 可與生產線連線使用，有效控制 WIP，減少搬運，減少不良，節省人力。
　　
　　6. 溫度可分段控制，以適應產品需求，合理的溫度曲線，產品品質穩定。
　　
　　7. 強制抽風裝置，溶劑殘留少，危險低，防爆，環保。
　　
　　8. 機殼外表溫度接近環保溫度，工作環境舒適，減少能源浪費。
　　
　　9. 產品烤后無需靜置，縮短工時，減少被污染。
　　
　　10.采用無極恒溫控制系統，溫度均勻，保證產品品質。

4結構組成

本機由機體腔室、循環系統、加熱系統、輸送鏈條及傳動系統、熱風吹干系統、電氣控制系統等組成。

5烘干線分類

主要有一下幾種：
　　1、筒式烘干機。
　　2、紅外線烘干線。
　　3、無塵烘干線。
　　4、無塵噴油烘干線。

隧道式烘干爐

5、隧道式烘干線。

6應用范圍

該產品主要應用于五金配件的水汽、固化、烘干,提高性能,在食品行業也有廣泛運用,它分皮帶烘烤線和網帶烘烤線,相對而言,網帶所能適應的溫度在(200度)左右,而皮帶烘烤線適應的溫度在(常溫-200度)之間。同時也用于鐵礦、鈦礦、石英砂等各種礦物質等一定濕度或粒度的物料烘干。
