散熱問題
      由于變頻器的所有元件都裝在防爆腔內，空氣不能流動，散熱問題成為該變頻器所要解決的關鍵問題。在這里我們采用了一種新的散熱技術-熱管散熱技術。（1）熱管技術原理熱管是一種具有極高導熱性能的傳熱元件，它通過在全封閉真空管內工質的蒸發與凝結來傳遞熱量，具有極高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。由熱管組成的換熱器具有傳熱效率高、結構緊湊、流體阻損小等優點。（2）變頻器結構布置我們將主回路設計成一個大單元，安裝在長方形防爆腔內后壁，后壁上通過一個過度散熱器與IGBT模塊、整流模塊等發熱元件接合，防爆外殼外壁加焊槽形散熱器，過度散熱器與槽形散熱器通過熱管相連接。變頻器內部產生的熱量**通過防爆腔后壁過度散熱器熱管槽形散熱器散發出去。

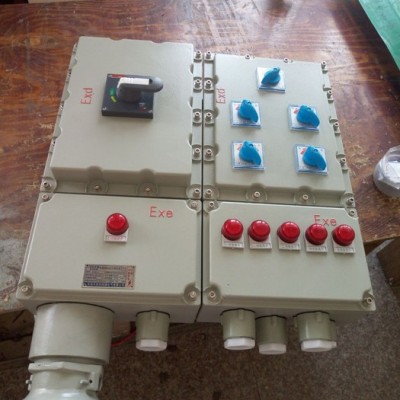

5.5kw防爆變頻控制柜可控設備：
水泵、排水泵、電機、變頻器、閥門、風機
功率：0.97KW、1.5KW、2KW、5.5KW、7.5KW
控制方式：遠程**地、現場、兩地
材質：鋁殼、鋼板、不銹鋼、工程塑料
等級：ExdIIBT4 dipa21t4/t6
防護：IP55/IP65
5.5kw防爆變頻控制柜參數
產品型號 電機功率 輸入電壓（V） 電源線電流（A）
變頻器大瞬時電流（A） 防爆標志 防護等級 引入裝置規格（G'） 電纜外徑（Φmm）
BQD59-4 4 380 16 9.5 Exd IIB T4 IP54 1 12-19
BQD 59-7.5 7.5 25 16
BQD 59-11 11 36 22
BQD 59-15 15 45 30 1 1/2 18-26
BQD 59-22 22 60 44
BQD 59-30 30 79 60 2 26-34
BQD 59-37 37 94 72
BQD 59-45 45 112 85

5.5kw防爆變頻控制柜特點
1.可數字顯示或指示或指針顯示頻率、轉速以及負載率或電流等
2.可手動調節頻率,可設定轉速按時間變化的工藝曲線。也可由DCS系統給出信號來控制其頻率。
本產品調速變頻器為進口元件。柜內還裝有電流表、電壓表、自動空氣開關、指示燈、
交流接觸器、工頻變頻轉換開關及起動、停止按鈕等。
3.過電流保護,短路保護、過電壓保護、欠電壓保護、瞬時停電保護和斷相保護；
4.外殼采用Q235鋼板成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
5.所有緊固件均采用抗強腐蝕的304不銹鋼材質
7.5.5kw防爆變頻控制柜訂貨須知：
1、須說明防爆變頻控制柜型號規格如：BQD；
2、須注明安裝方式如壁掛式代號為'G',立柱式代號為'L';
3、外殼尺寸或由我公司根據元件數量及參數來選擇，如要配防雨罩請注明；
4、如須接線請?zhí)峁┙泳€圖或說明，本公司默認為不接線不放端子不加接線箱。
運輸及售后說明7.5/5.5/45kw防爆變頻控制柜：
1、本產品外殼為鋁合金材質重量比較大建議用物流。由于是委托第三方運輸，
用戶在提貨時請查檢有無破損如有須在時間與我公司聯系，
過后視情況協商或有用戶重量購買。
2、本產品自出廠之日起一年之內如出現產品質量問題免費更換元器件，
如是其它原因造成的損壞公司收取相關成本費。
3、如是用戶訂單出錯造成產品與現場城求不符，
或須增加元件所產生的費用有用戶承擔，
如是我公司造成免費重做。
