| 加工定制 | 是 |
|---|---|
| 額定電流 | 10（A） |
| 短路關合電流 | 20（KA） |
| 殼體防護等級 | 65 |
| 外形尺寸 | 200*300*150（mm） |
| 產品認證 | 防爆合格證 |
| 外殼材質 | 鋁合金 |
| 物料編號 | 鋁合金 |
| 規格 | 標準 |
| 品牌 | 浙創防爆 |
| 型號 | BJX防爆接線箱 |
適用范圍
1．適用于**性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級**性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等**性危險環境；
專業生產防爆配電箱，非標防爆配電箱（柜），防爆控制箱，防爆正壓柜，防爆燈，防爆熒光燈，防爆操作住， 防爆控制箱，防爆電話，防爆手電筒等上千種防爆產品：聯系電話：13396773215 0577-62759310
█ 產品特點
1． 接線箱外殼采用**鋼板或鋁合金壓鑄成型，產品經過高速拋丸處理后，高壓靜電噴塑，顏色灰色，外形美觀；
2． 本產品分為隔爆型防爆產品與增安型防爆產品，內部可裝各種接線端子，接線方便；
3． 采用**標準設計，可選擇壁掛式和落地式等；
4． 可按客戶要求加裝防護箱，能夠達到更高的戶外防護效果；
5． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
6． 布線方式，鋼管或電纜、防爆軟管均可；
7． 可根據用戶要求特殊定制；
█ 技術參數
防爆標志：ExdIIBT4/T5/T6、ExeIIT4/T5/T6、DIP A20 TA,T4/T5/T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
進出線數量：按客戶要求
螺紋規格：DN15-DN100/G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
引入引出方向：上進上出，下進下出（可按客戶要求不受限制）
1**性氣體混合物危險場所：1區、2區。
2**性氣體混合物：ⅡA、ⅡB、ⅡC。
3、溫度組別：T1～T6。
注：如需ⅡC級或增安型請注明。同一方向不同規格的通頭，進線口方向代號應重復標注如：D2 (3/4) D1 (1/2)
二、產品特點：
1、鑄鋁合金外殼，表面噴塑。
2、進線口的方向及規格可由用戶自由選配。
3、鋼管或電纜布線均可。
4、用戶選型時應明確進出線口的規格數量及方向
三、主要技術參數
| 額定電壓 | 額定電流 | 防爆標志 | 防護等級 |
| 380 V | 20 A | Exde Ⅱ BT6 *Exde Ⅱ CT6 *Exde Ⅱ T5 | IP54 *IP55 |
| 口徑規格 | G1/2" | G3/4" | G1" | G1 1/4" | G1 1/4" |
電纜外徑（Φ,mm） | 8-10 | 10-14 | 12-17 | 15-23 | 18-26 |

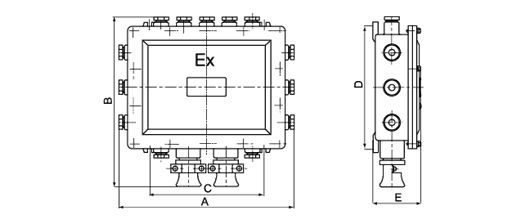

四、主要外形尺寸及安裝形式：
| 型號 | 進口規格數量 | A | B | C | D | E |
| BJX-20/4 | 1-G3/4" 4-G1/2" | 205 | 185 | 160 | 82 | 100 |
| BJX-20/8 | 1-G1" 7-G3/4" | 242 | 245 | 196 | 104 | 110 |
| BJX-20/16 | 1-G1/2" 7-G3/4" | 318 | 332 | 172 | 206 | 110 |
| BJX-20/24 | 1-G1/2" 11-G3/4" | 422 | 338 | 276 | 224 | 110 |
| BJX-20/36 | 2-G1/2" 13-G3/4" | 422 | 412 | 276 | 299 | 114 |

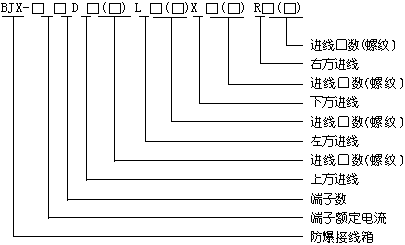

五：型號含義：
【簡單介紹】
1**性氣體環境：1區、2區；
2、可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3、溫度組別：T1～T6；
4、戶內、戶外（IP65）。
【詳細說明：防爆接線箱適用范圍：】
1**性氣體環境：1區、2區；
2、可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3、溫度組別：T1～T6；
4、戶內、戶外（IP65）。
【防爆接線箱產品特點】
1、可用于380V及以下電路中，作各種電氣設備接線分線用；
2、鑄鋁合金外殼，壓鑄成形，表面噴塑；
3、采用模塊結構，端子數、出線口方向、數量不限，可滿足用戶各種要求；
4、鋼管或電纜布線。
