| 加工定制 | 是 |
|---|---|
| 額定電流 | 100（A） |
| 短路關合電流 | 50（KA） |
| 殼體防護等級 | IP65 |
| 外形尺寸 | 客戶要求 |
| 產品認證 | ISO9001 |
| 外殼材質 | 客戶要求 |
| BXM(D)51系列防爆 | BXM(D)51系列防爆照明(動力)配電箱 |
| 品牌 | 沈鼎 |
| 型號 | BXMD |

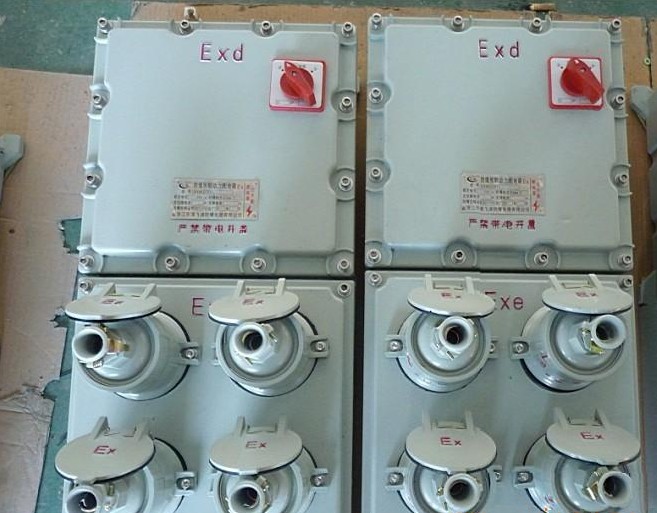

![PKQS)P5YF6BPDR[`2W`V4]V](http://www.qhdyj.net/file/upload/202112/18/055425651.jpg)
![PIS8SI]F}WJ)`1``1D0[$5T](http://www.qhdyj.net/file/upload/202112/18/055425611.jpg)
![P1}[`_)9()V_NF[MGPA]Z~9](http://www.qhdyj.net/file/upload/202112/18/055425771.jpg)
適用范圍
適用于1區、2區危險場所。適用于ⅡA、ⅡB、IIC類**性氣體環境，適用于**性氣體混合溫度：T1~T6；廣泛用于石油開采、練油、化工、軍工等危險環境及海洋石油平臺、油輪等危險場所工作及場景照明之用。注：要求IIC類或戶外使用時請注明
產品特點
本產品外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。
防爆配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采用隔爆型結構，母線箱出線箱采用增安型結構.
內裝元件可根據用戶要求配置，可在箱面或遠程操作，也可兩地操作，具有分?jǐn)?、過載、失壓保護和短路自動切斷功能?？筛鶕?jù)客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。適用于控制多臺電動機，各個支路均配斷路器保護，還可為照明或儀表配出電源。鋼管或電纜布線均可.符合GB3836-2000,IEC60079標準要求
型號含義
主要技術參數
回路數 | 額定電壓（V） | 總開關電流（A） | 支路電流（A） | 防爆標志 | 防護等級 | 防腐等級 |
2、3、4、6、8 | 380 | ≤400 | ≤160 | Exde II BT6 | IP54 | WF1 |
產品結構說明
規格 | 內裝元件 | 結構類型 | 備注 |
支路電流小于63A | 小型斷路器交流接觸器，萬能轉換開關，熱繼電器。 | 采用模塊式結構，實現多回路自由組合。 | 進線線口數量及規格根據用戶要求制定 |
支路電流大于63A | 塑殼斷路器,交流接觸器,萬能轉 換開關,熱繼電器. | 采用大殼體組合 |
外形舉例及原理圖紙
