BMK變頻控制柜

變頻控制柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入(速度控制或 反饋信號用)，PID控制，泵切換控制(用于恒壓)，通信功能，宏功能(針對不同的場合有不同的參數設定)，多段速等等。可廣泛適用于工農業生產及各類建 筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

一、BMK變頻控制柜設備概述

變頻控制柜是技術人員充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。

變頻控制柜產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電變頻控制柜

變頻控制柜等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

變頻控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。

典型應用:恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等等。

二、BMK變頻控制柜控制類型

1、液位控制:該控制柜配高性能Key浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停。

2、壓力控制:外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。

3、溫度控制:外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合。

4、時間控制:機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。

四、BMK變頻控制柜特點分析

1、節約能源

變頻器控制電機與傳統控制的電機比較，能源節約是最有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%

2、運行成本降低

傳統電機的運行成本由三項組成:初始采購成本、維護成本和能源成本。其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低。

3、提高壓力控制精度

變頻控制系統具有精確的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也就是0.2bar范圍內，有效地提高了工況的質量。

4、延長電機的使用壽命

變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到低程度。

5、低了電機的噪音

根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。

六、BMK變頻控制柜功能介紹

1、變頻控制柜的電源切換與保護功能

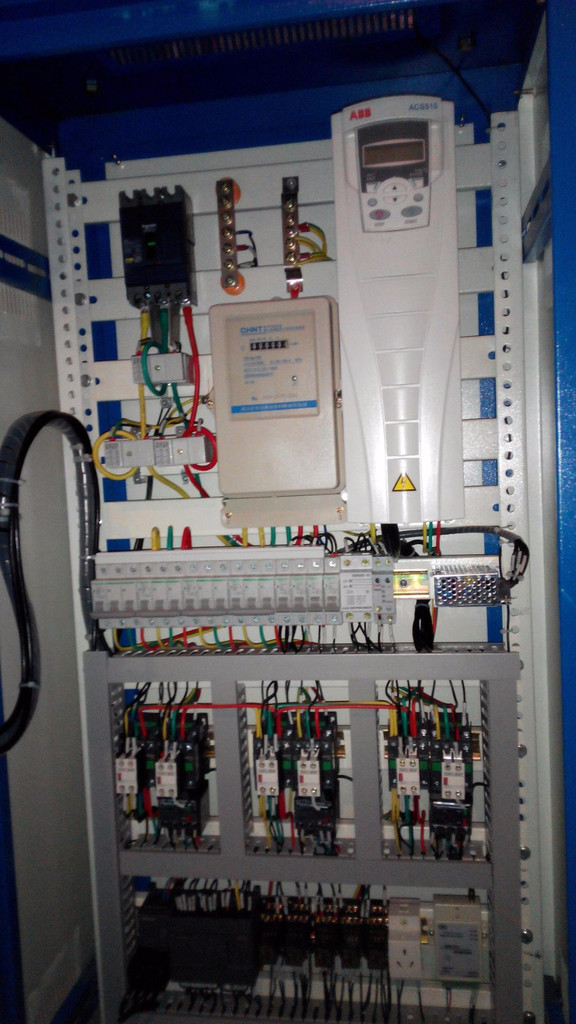

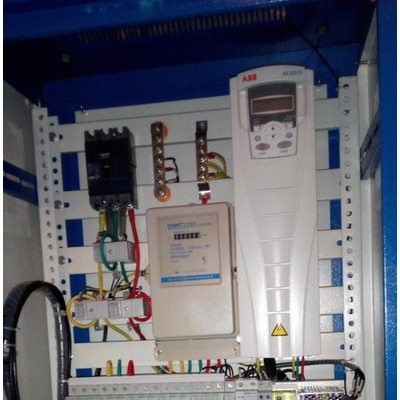

變頻控制柜通常設計有斷路器元件，它連接著進線電源，可以幫助變頻控制柜完成電路的通斷操作，并能夠在電路和變頻器出現短路或過載時提供保護。此外變頻柜還可以在電機維護時切斷電源保證操作人員安全。

2、變頻控制柜的變頻調速功能

變頻控制柜的控制面板上設置有變頻調速用的電位器，可以根據操作人員的輸出頻率，向電機輸送指令信號，控制電機的轉速。變頻控制柜中的部分產品設置有工頻切換功能，以保證在變頻器出現故障時，通過自動控制回路將電動機切換回工頻電源。

3、變頻控制柜的直觀控制功能

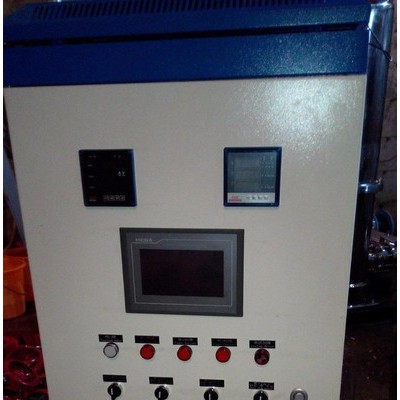

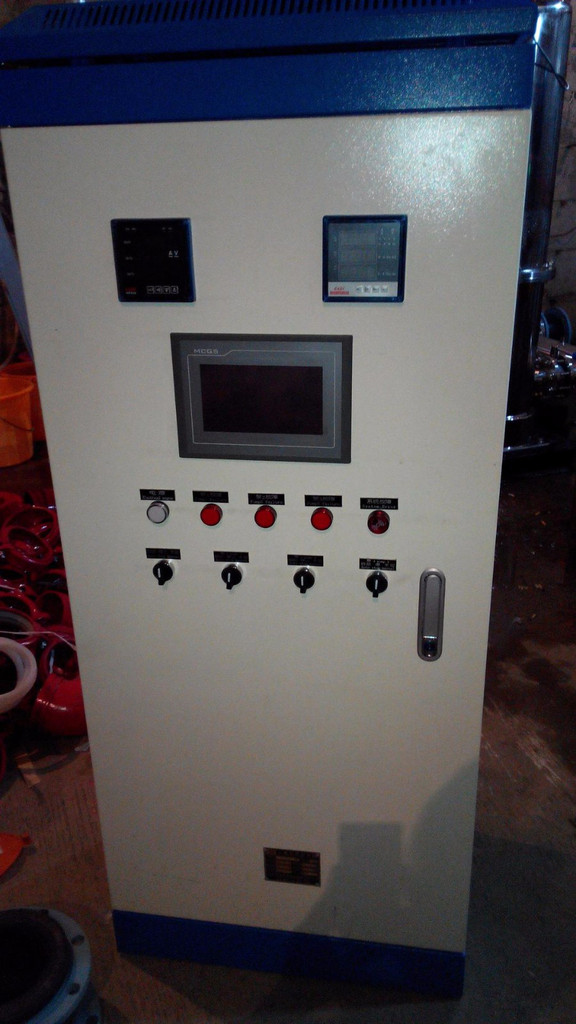

變頻控制柜的柜體上設計有顯示設備與操作面板，它與變頻控制柜內部的電器元件相連，可以直觀顯示變頻控制柜的運行狀態，同時方便操作人員控制變頻裝置的運行，及對電機等被控制設備進行現場操作。

變頻控制柜的柜體上，還安裝有各種儀器儀表及指示燈，例如電壓表、電流表、頻率表，及電源指示燈、報警指示燈、運行指示燈、工頻指示燈等。變頻控制柜的運行及操作狀態，可以直接反應在各項儀表及指示燈上，實現對變頻器工作狀態的時時監測。

4、變頻控制柜的安全防護功能

變頻控制柜將各種包括變頻器在內的各種電氣元件都集中在柜體內，這樣可以減少外部環境對電氣元件的影響程度，降低電氣元件受環境污染的程度，也降低變頻控制柜操作人員的觸電危險，因此具有較好的安全防護效果。

七、BMK變頻控制柜技術參數

1、變頻控制柜.直接啟動控制柜

控制電機功率:0.37-15KW;

控制電壓:380V;

控制水泵臺數:1-4臺。

2、變頻控制柜.三角啟動

控制電機功率:15-90KW;

控制電壓:380V;

控制水泵臺數:1-5臺。

3、變頻控制柜.自動減壓啟動控制柜

控制電機功率:15-160KW;

控制電壓:380V;

控制水泵臺數:1-5臺。

4、變頻控制柜.全自動變頻調速控制柜

控制電機功率:0.18-250KW;控制電壓:380V;

控制電機臺數:1-7臺;

壓力控制精度:0.02MPa或-0.02MPa

六、BMK變頻控制柜使用條件

供電電源:市電、自備電網、柴油發電機組;三相交流380V,(-10%，+15%),50HZ

適用電機:一般鼠籠型異步電機

起動頻率:可作頻繁起動，建議每小時不超過20次

防護等級:IP41或IP20

九、BMK變頻控制柜環境條件

海拔不超過2000米(超過2000米應降容使用)、環境溫度在-25℃--- +40℃之間、相對濕度不超過95%，無凝露。振動小于0.5G

十、適用范圍

1、工業、生活、消防的恒壓供水控制

2、空調冷卻水循環恒溫、恒壓控制

3、城市廣場音樂

4、噴泉的自動供水控制
