| 產地 | 江蘇 |
|---|---|
| 產品類型 | 兩相步進電機 |
| 產品認證 | CE |
| 額定電流 | 相電流(串聯)0.7(A)相電流(并聯)1.4(A) |
| 額定轉矩 | 0.34 |
| 品牌 | 步科Kinco |

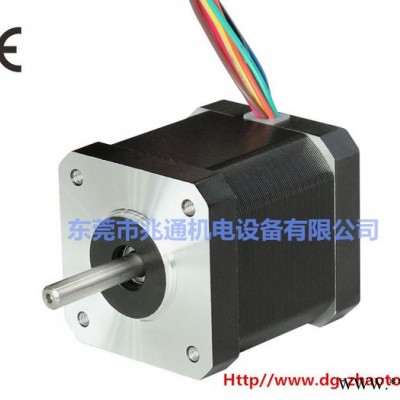

| 型號 | 2S42Q-0348 兩相步進電機 |
| 加工定制 | 否 |
技術參數
| 型號 | 2S42Q-0348 |
|---|---|
| 步距角 | 1.8° |
| 相電流(串聯)(A) | 0.7 |
| 相電流(并聯)(A) | 1.4 |
| 保持扭矩(Nm) | 0.34 |
| 阻尼扭矩(Nm) | 0.026 |
| 相電阻(Ω) | 4.6±10% |
| 相電感 (mH) | 4.0±20% |
| 電機慣量(kg.cm2) | 0.068 |
| 電機長度L(mm) | 48 |
| 電機軸徑 | 5 |

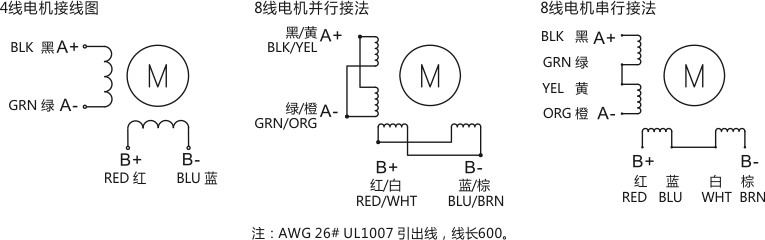

| 引線數量 | 8 |
| 絕緣等級 | B |
| 耐壓等級 | 500VAC for 1 minute |
| **大軸向負載(N) | 10 |
| **大徑向負載(N) | 28(20mm from the flange) |
| 工作環境溫度 | -20℃～+50℃ |
| 表面溫升 | **高80℃（相線圈接通額定相電流） |
| 絕緣阻抗 | **小100MΩ ，500VDC |
| 重量(Kg) | 0.36 |

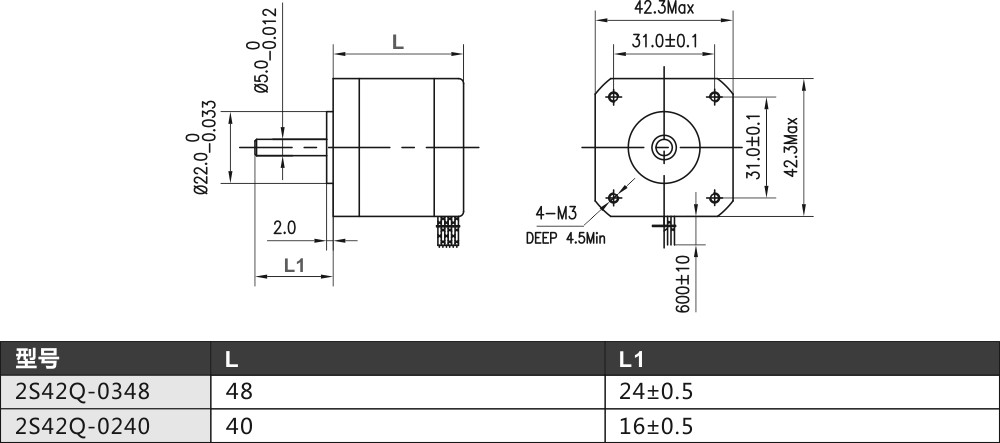

*尺寸圖如顯示不清晰，請點右鍵在新窗口瀏覽，或另存到本地查看。

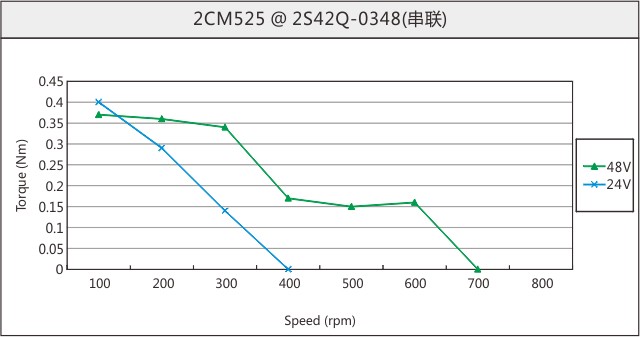

矩頻曲線圖
