| 電機功率 | 0 |
|---|---|
| 配套動力 | 0 |
| 用途 | 礦山鐵路施工建設 |
| 品牌 | 智創 |
| 型號 | GB-2102 |
| 加工定制 | 是 |
應用范圍：礦山機械
螺紋公差：5g
加工定制：是
表面處理：磷化
螺栓頭：40*40mm
標準編號：GB-2102
直徑：24mm
總長度：220mm
牙距：3mm
牙長：80mm
公稱長度：180mm
規格：M24
類型：斗型螺栓
連接受力方式：普通螺栓
材質：碳鋼
性能等級：6.8
精度等級：A
頭型：斗型
制造標準：國標
型號：24*180

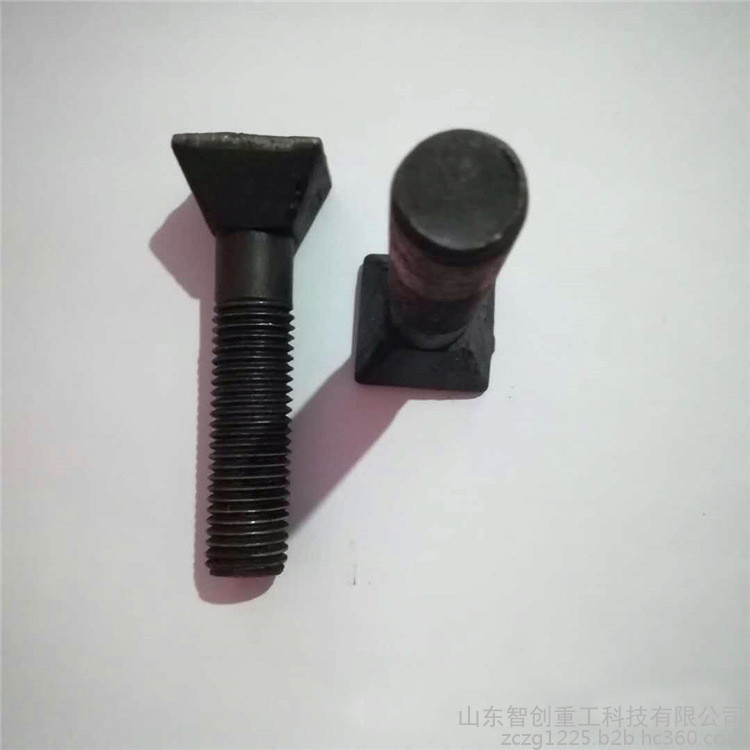

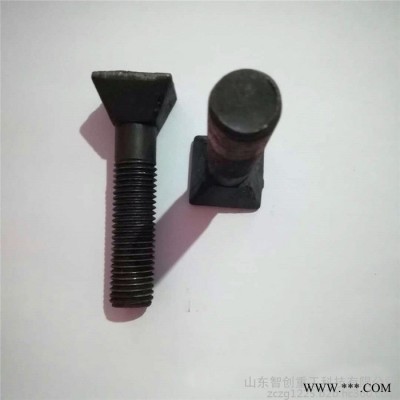

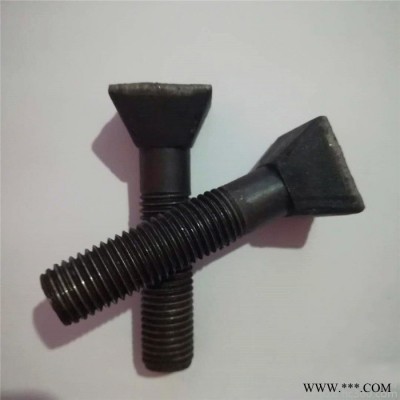

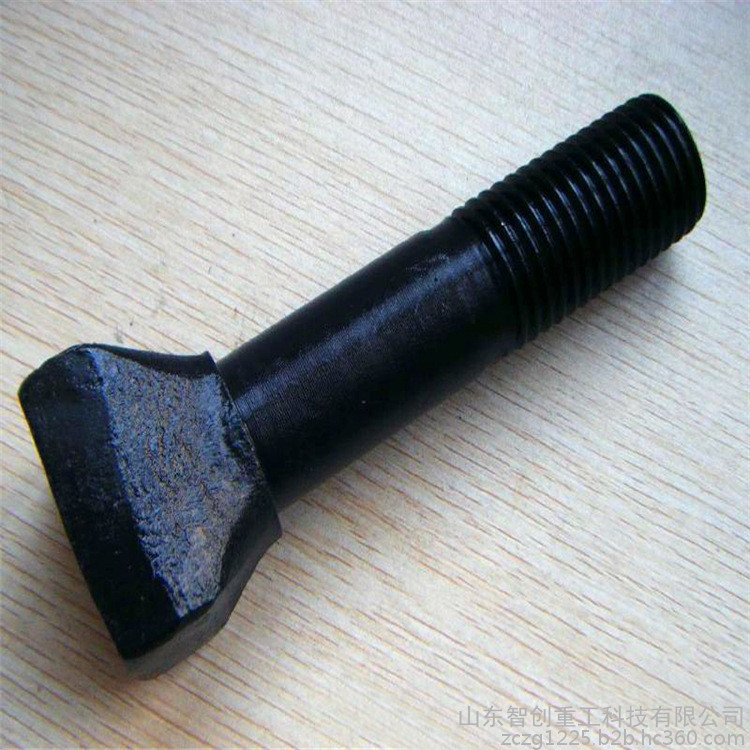

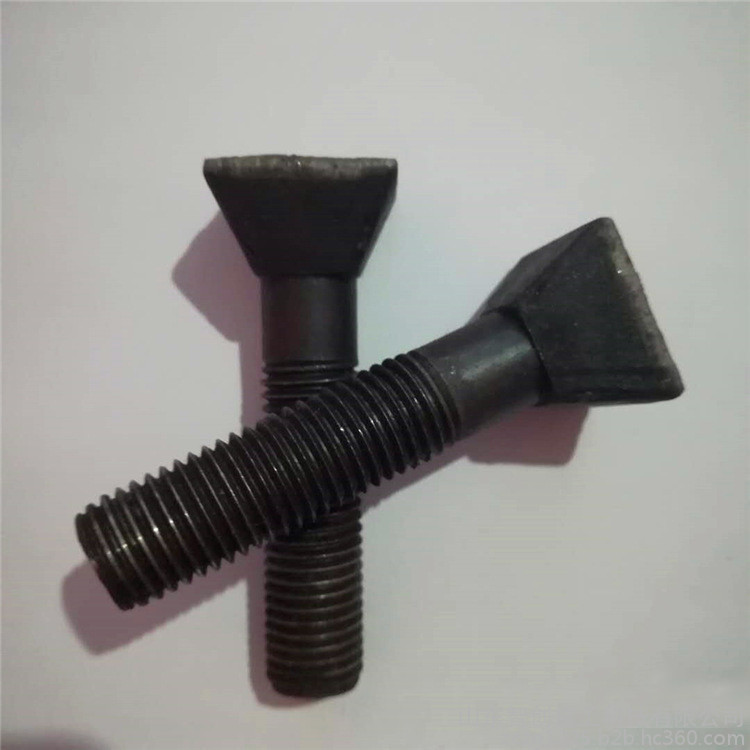

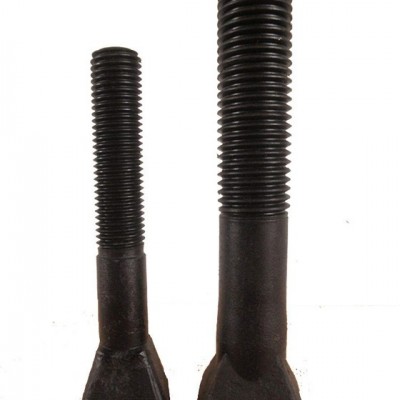

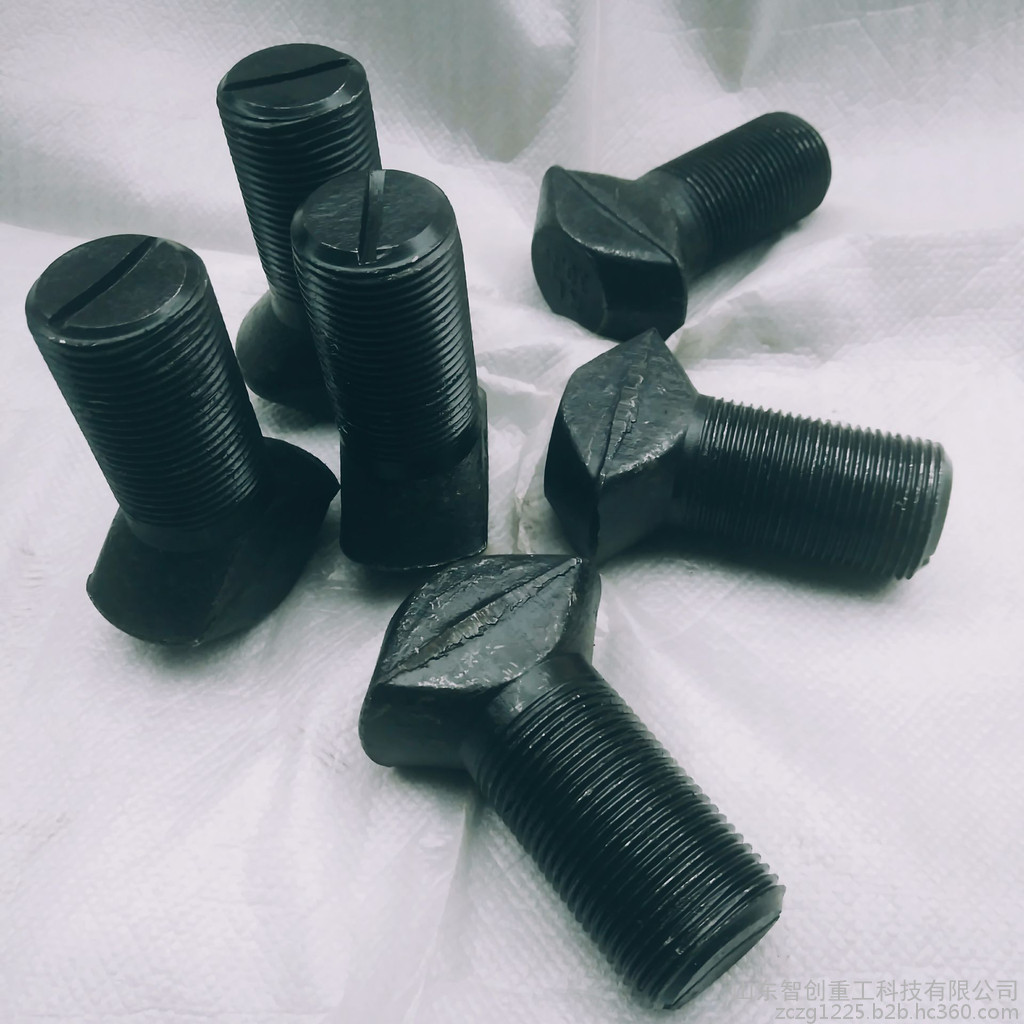

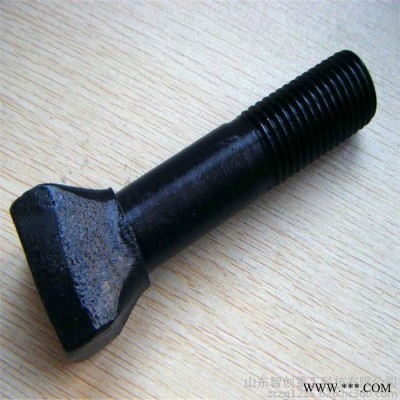

斗型螺栓：是使用在球磨機、破碎機上的襯板上的一類非標緊固件。
螺栓由正棱臺的頭部、螺桿、螺紋（帶有外螺紋的圓柱體組成。
斗型螺栓的性能等級可以分為3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10個性能等級，其中8.8級（含）以上強度螺栓材質為中碳鋼以及合金鋼經熱處理 ，這些螺栓稱為高強度螺栓，其余通稱為普通強度螺栓。螺栓性能等級標號有兩部分?jǐn)?shù)字組成，分別表示螺栓的公稱抗拉強度值和屈強比值。例如：
1、性能等級4.8級的螺栓，其含義是：
(1)、螺栓材質公稱抗拉強度達400MPa級；
(2)、螺栓材質的屈強比值為0.8；
(3)、螺栓材質的公稱屈服強度達400X0.8=320MPa級
2、性能等級8.8級的螺栓，其含義是：
(1)、螺栓材質公稱抗拉強度達800MPa級；
(2)、螺栓材質的屈強比值為0.8；
(3)、螺栓材質的公稱屈服強度達800X0.8=640MPa級
3、性能等級10.9級的螺栓，其含義是：
(1)、螺栓材質公稱抗拉強度達1000MPa級；
(2)、螺栓材質的屈強比值為0.9；
(3)、螺栓材質的公稱屈服強度達1000X0.9=900MPa級
螺栓性能等級的含義是通用的標準，相同性能等級的螺栓，不管材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。螺栓的強度等級為10.9級是指螺栓的抗剪切應力等級為10.9GPa。
螺紋螺距的標準：
| M10 | 1.5 | 1.25 | 1 | 0.75 |
|
| M12 | 1.75 | 1.5 | 1.25 | 1 |
|
| M14 | 2 | 1.5 | 1.25 | 1 |
|
| M16 | 2 | 1.5 | 1 |
|
|
| M18 | 2.5 | 2 | 1.5 | 1 |
|
| M20 | 2.5 | 2 | 1.5 | 1 |
|
| M22 | 2.5 | 2 | 1.5 | 1 |
|
| M24 | 3 | 2 | 1.5 | 1 |
|
| M27 | 3 | 2 | 1.5 | 1 |
|
| M30 | 3.5 | (3) | 2 | 1 |
|
| M33 | 3.5 | (3) | 2 | 1.5 |
|
| M36 | 4 | 3 | 2 | 1.5 |
|
| M39 | 4 | 3 | 2 | 1.5 |
|
| M42 | 4.5 | 3 | 2 | 1.5 |
|
| M45 | 45 | 4 | 3 | 2 | 1.5 |
| M48 | 5 | 4 | 3 | 2 | 1.5 |
